René Koch AG Inhalt Geräteübersicht ..........................3 Technische Daten ..........................3 Verwendung und Funktionen......................4 Begriffe ............................... 4 AS-Adresse ..........................4 AS-Sperre ..........................4 Busprotokoll ..........................4 Steuerprotokoll .......................... 4 Anschluss des Programmierterminals ................... 5 Stromversorgung ........................5 Anschluss mit der Adapterplatte ....................5 Anschluss an der Aussensprechstelle via Anschlussbuchse ...........

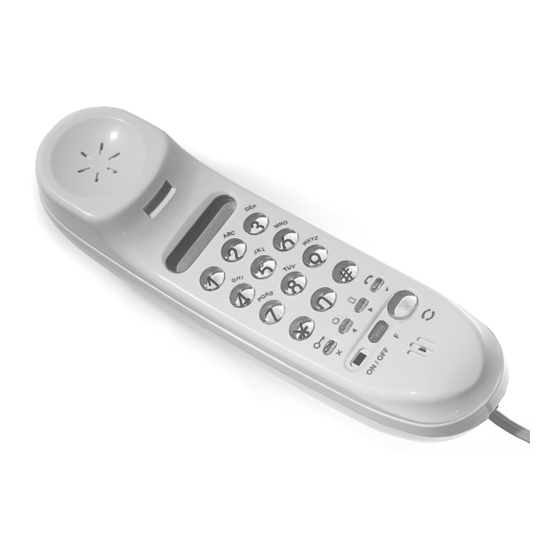

René Koch AG Geräteübersicht Hörerkapsel Ausgabe von Sprach- und Signaltönen LCD-Display, 8stellig (Anzeige von: Aktionen am Bus oder Eingaben am Programmierterminal) Grundanzeige des angeschlossenen Gerätes: t Wird 6 Sekunden keine Taste gedrückt, kehrt es zu dieser Anzeige zurück Numerische Tastatur...
Seriennummer eine Absenderkennung. nen werden in Busprotokolle verpackt und im Diese wird als AS-Adresse bezeichnet. Für den Display des TCSK01 angezeigt. Ein Busprotokoll Aufbau einer Sprechverbindung muss das geru- besteht aus drei Abschnitten: fene Gerät wissen, von welchem Absender der 1.
Aussensprechstelle mit Hilfe eines beliebigen 3adrigen Verbindungskabels hergestellt werden. • Keine Adapterkabel zu Aussensprechstellen mit 3poligem Stecker anschliessen! • Das TCSK01 immer an die P-Ader anschliessen, um eine einwandfreie Funktion sicherzustellen (z.B. mit provisorischem Draht an Klemme P der Zentrale BVS…) ! RJ11-Verbindungskabel * Verbindungskabel für...
Passendes Anschlusskabel richtig einstecken • Service ausführen gem. Anleitung TCSK01 Signaltöne Das Programmierterminal TCSK01 informiert mit drei verschiedenen akustischen Signaltönen: Quittungston negativ (Funktion konnte nicht ausgeführt werden) Quittungston positiv (Funktion wurde korrekt ausgeführt) Bestätigungssignal für Eingaben etc Technische Änderungen vorbehalten...
René Koch AG Umschalten der Anzeige Auf dem Display des Programmierterminals sind verschiedene Anzeigen möglich. Bei zwei Anzeigezuständen kann mittels Tastendruck in eine andere Anzeige gewechselt werden. Der Wechsel zwischen den Protokollanzeigen wird immer mit einem kurzen Quittungston begleitet. * Wird kein Befehl eingegeben, TCSK01 wechselt die Anzeige nach ca.
René Koch AG Auslesen der AS-Adresse einer Aussensprechstelle • Programmierterminal an die Anlage anschliessen (siehe Seite 5 + 6) • Sonneriedrücker an der Aussensprechstelle betätigen (läuten) Ist der Sonneriedrücker programmiert, erscheint in der Anzeige die Protokollziffer 0 und die Seriennummer der ihm zugeordneten Innensprechstelle. Durch Dücken der Umschalttaste auf dem Programmierterminal wird deren AS-Adresse im rechten Teil des Zahlenfeldes angezeigt (z.
René Koch AG Löschen eines Sonneriedrückers 1. Programmiermodus einschalten 2. Gewünschten Sonneriedrücker betätigen (ein erster Quittungston ertönt) und solange halten bis ein zweiter Hinweiston zu hören ist. 3. Programmiermodus ausschalten Funktionsprüfung der Anlage ... mittels Funktionstasten Funktion Taste Ablauf Türöffnerfunktion 1.
Geräte am BUS suchen Das TCSK01 kann alle am BUS angeschlossenen Geräte (max. 80) einer gewünschten Geräteart ermitteln und deren Seriennummern anzeigen. Nach Eingabe des jeweiligen Befehls werden alle Geräte des gesuchten Typs eingelesen. Die Anzahl der gefundenen Geräte wird kurzzeitig ange- zeigt.
Videoeingang TVDUM4 programmieren HINWEIS: Zuerst AS-Adresse der Video-Aussensprechstelle einstellen und sperren, Seite 13 (*76#) Die Programmierung mit dem TCSK01 ist nur für Kamera 1-16 möglich. Weitere Kameras können mit der TC:Bus Konfigurationssoftware STC-C programmiert werden. Ser.-Nr.TU = die Seriennummer des TVDUM4...
René Koch AG Relais TRE2 konfigurieren Ser-Nr. = die Seriennummer des TRE2 ParSNr. = die Ser-Nr. des Gerätes, dem das neu zu konfigurierende TRE2-EB zugeordnet werden soll. = AS-Adresse der Aussensprechstelle (Wert 0 ... 63) TelSNr. = die Ser-Nr. der Innensprechstelle, welche die Steuerfunktion sendet (Video-Innensprechstelle bei *63) = Nummer der zu sendenden Steuerfunktion (0 ...
PUK.. PES../PDS.. VPEC../VPDC.. IRIS.. Mit dem TCSK01 können diverse Funktionsmerkmale einer Aussensprechstelle verändert werden. Damit diese Einstellungen die gewünschte Aussensprechstelle erreichen, muss deren Serien- Nummer in allen Befehlssequenzen der Gruppe 7 angegeben werden. Ser.-Nr. = die Seriennummer der neu zu konfigurierenden Aussensprechstelle (siehe Etikette) = AS-Adresse (Wert 0 ...
René Koch AG Rufeinheiten TCR50 konfigurieren Ser-Nr. = die Seriennummer der neu zu konfigurierenden Rufeinheit ParSNr. = die Seriennummer für das Gerät, zu dem die neu zu konfigurierende Rufeinheit zugeordnet werden soll Parallelruf 1 einschalten ausschalten 1) Ser-Nr. Nebenstelle (TCR50) 2) Ser-Nr.
René Koch AG Rufeinheiten TCR30 konfigurieren Ser-Nr. = die Seriennummer der neu zu konfigurierenden Rufeinheit ParSNr. = die Seriennummer des Geräts, dem die neu zu konfigurierende Rufeinheit zugeordnet werden soll Parallelruf 1 Parallelruf 2 Parallelzuordnung 1 und 2 löschen Ruftonänderung sperren...
René Koch AG Lautsprechende Video-Innensprechstellen konfigurieren VTC40 .. VTC40/Alu VTC40/STA ALDUP/40 ws ALDUP/40 ef Ser-Nr. = die Seriennummer der neu zu konfigurierenden Innensprechstelle ZielSNr. = die Seriennummer der Zielsprechstelle für Rufumleitung IntSNr. = die Seriennummer der Zielsprechstelle für Interngespräch ParSNr.
René Koch AG Lautsprechende Video-Innensprechstellen konfigurieren ecoos carus sky ef sky sw skyline (plus) VML31 Programmiereinleitung Um das Gerät in den Programmiermodus zu schalten, muss einmalig die Programmiereinleitung* gemacht werden. Ser-Nr. = die Seriennummer der neu zu konfigurierenden Innensprechstelle ZielSNr. = die Seriennummer der Zielsprechstelle für Rufumleitung IntSNr.
René Koch AG Lautsprechende Video-Innensprechstellen konfigurieren Typ: ALDUP/G(/BS), ALDUP/K(/BS), ALDUP/A(/BS) Programmiereinleitung Um das Gerät in den Programmiermodus zu schalten, muss einmalig die Programmiereinleitung* gemacht werden. Ser-Nr. = die Seriennummer der neu zu konfigurierenden Innensprechstelle ZielSNr. = die Seriennummer der Zielsprechstelle für Rufumleitung IntSNr.
René Koch AG Lautsprechende Video-Innensprechstellen konfigurieren Typ: ALDUPS.., ALDUPW.. Ser-Nr. = die Seriennummer der neu zu konfigurierenden Innensprechstelle ZielSNr. = die Seriennummer der Zielsprechstelle für Rufumleitung IntSNr. = die Seriennummer der Zielsprechstelle für Interngespräch ParSNr. = die Seriennummer des Gerätes, dem die neu zu konfigurierende Innensprechstelle zugeordnet werden soll Funktionen für Taste O einstellen:...
René Koch AG Lautsprechende Video-Innensprechstellen konfigurieren Typ: VTC30(S) Ser-Nr. = die Seriennummer der neu zu konfigurierenden Innensprechstelle ZielSNr. = die Seriennummer der Zielsprechstelle für Rufumleitung IntSNr. = die Seriennummer der Zielsprechstelle für Interngespräch ParSNr. = die Seriennummer des Gerätes, dem die neu zu konfigurierende Innensprechstelle zugeordnet werden soll Funktionen für Taste O einstellen:...
René Koch AG Video-Innensprechstellen konfigurieren Typ: VMH30…, VML30…, VMM30… Ser-Nr. = die Seriennummer der neu zu konfigurierenden Innensprechstelle ZielSNr. = die Seriennummer der Zielsprechstelle für Rufumleitung IntSNr. = die Seriennummer der Zielsprechstelle für Interngespräch ParSNr. = die Seriennummer des Gerätes, dem die neu zu konfigurierende Innensprechstelle zugeordnet werden soll □...
René Koch AG Lautsprechende Innensprechstellen konfigurieren Typ: TC50 Ser-Nr. = die Seriennummer der neu zu konfigurierenden Innensprechstelle ParSNr. = die Seriennummer des Gerätes, dem die neu zu konfigurierende Innensprechstelle zugeordnet werden soll Parallelruf einschalten ausschalten 1) Ser-Nr. Nebensprechstelle 2) Ser-Nr. Hauptsprechstelle...
René Koch AG Lautsprechende Innensprechstellen konfigurieren Typ: TC30P, TC20P, TC2000 * * An der TC2000 kann nur der Parallelruf programmiert werden. Ser-Nr. = die Seriennummer der neu zu konfigurierenden Innensprechstelle ZielSNr. = die Seriennummer der Zielsprechstelle für Rufumleitung IntSNr. = die Seriennummer der Zielsprechstelle für Interngespräch ParSNr.
René Koch AG Lautsprechende Innensprechstellen konfigurieren Typ: TC40, TC40/Alu, TC40/Classic Ser-Nr. = die Seriennummer der neu zu konfigurierenden Innensprechstelle ZielSNr. = die Seriennummer der Zielsprechstelle für Rufumleitung IntSNr. = die Seriennummer der Zielsprechstelle für Interngespräch ParSNr. = die Seriennummer des Gerätes, dem die neu zu konfigurierende Innensprechstelle zugeordnet werden soll Funktionen für Taste O einstellen:...
René Koch AG Lautsprechende (Video-) Innensprechstellen konfigurieren Typ: VTC31, VTCE31, TC31 Ser-Nr. = die Seriennummer der neu zu konfigurierenden Innensprechstelle ZielSNr. = die Seriennummer der Zielsprechstelle für Rufumleitung IntSNr. = die Seriennummer der Zielsprechstelle für Interngespräch ParSNr. = die Seriennummer des Gerätes, dem die neu zu konfigurierende Innensprechstelle zugeordnet werden soll Funktionen für Taste O einstellen:...
René Koch AG Wandtelefone konfigurieren Typ: TCH50 Ser-Nr. = die Seriennummer der neu zu konfigurierenden Innensprechstelle ParSNr. = die Seriennummer des Gerätes, dem die neu zu konfigurierende Innensprechstelle zugeordnet werden soll Parallelruf einschalten ausschalten 1) Ser-Nr. Nebensprechstelle 2) Ser-Nr. Hauptsprechstelle...
René Koch AG (Video-) Innensprechstellen mit Hörer und Wandtelefone konfigurieren Typ: VTCH30, VTCHE30, TCH30, TCHE30 Ser-Nr. = die Seriennummer der neu zu konfigurierenden Innensprechstelle ZielSNr. = die Seriennummer der Zielsprechstelle für Rufumleitung IntSNr. = die Seriennummer der Zielsprechstelle für Interngespräch ParSNr.
René Koch AG Wandtelefone konfigurieren Typ: TTP30, TTS2 Ser-Nr. = die Seriennummer der neu zu konfigurierenden Innensprechstelle ZielSNr. = die Seriennummer der Zielsprechstelle für Rufumleitung IntSNr. = die Seriennummer der Zielsprechstelle für Interngespräch ParSNr. = die Seriennummer des Gerätes, dem die neu zu konfigurierende Innensprechstelle zugeordnet werden soll Funktionen für Taste O einstellen:...
René Koch AG Infosprechstellen BMA konfigurieren Ser-Nr. = die Seriennummer der neu zu konfigurierenden Infosprechstelle BMA ZielSNr. = die Seriennummer des Tischtelefons BMI für Anmelden = AS-Adresse für Infosprechstelle BMA (darf in der Anlage sonst nicht vorhanden sein) Rufziel für Taste „Anmelden“ einstellen...
René Koch AG Service Für Fragen wenden Sie sich bitte an unseren technischen Kundendienst 044 782 6000 044 782 6001 René Koch AG Seestrasse 241 8804 Au/Wädenswil 044 782 6000 044 782 6001 Fax info@kochag.ch www.kochag.ch sehen hören sprechen voir entendre parler Technische Änderungen vorbehalten...
