Inhaltszusammenfassung für Heatmiser neoUltra
- Seite 1 Modell:...
-

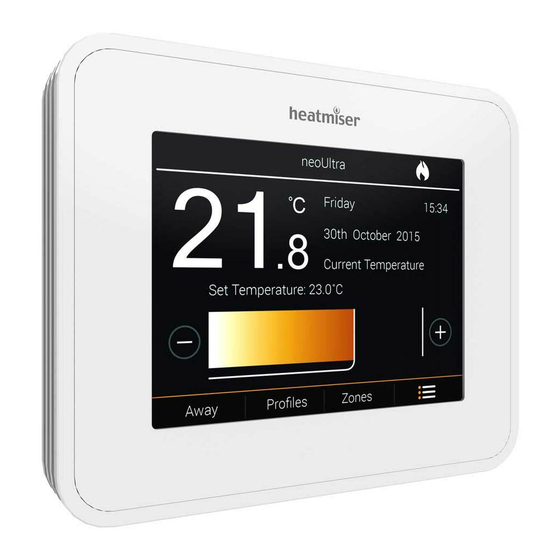

Seite 2: Produktabbildung
Modell: Serie... -
Seite 3: Inhaltsverzeichnis
Was ist ein programmierbarer Raumthermostat? Optionale Funktionen 27-29 Montageablauf Funktionsmenüoptionen Modusauswahl Thermostat neu kalibrieren Den neoHub koppeln Fehlercodes Den neoUltra koppeln Verlauf Was ist ein Mesh-Netzwerk? Werkeinstellung wiederherstellen Modus 1 - Thermostat Schaltpläne 34-36 Hauptanzeige Modus 2 - Zeituhr Zeit & Datum einstellen LCD-Anzeige Erklärung Komfortstufen... -
Seite 4: Was Ist Ein Programmierbarer
Was ist ine programmierbarer Raumthermostat? Ein programmierbares Raumthermostat ist Programmgeber und Raumthermostat in Einem. Ein Programmgeber ermöglicht Ihnen das Ein- und Ausschalten von Zeiträumen passend zu Ihrem persönlichen Lebensstil. Ein Raumthermostat funktioniert durch Messung der Lufttemperatur. Es schaltet die Heizung ein, wenn die Lufttemperatur unter die Thermostateinstellung fällt und schaltet sie wieder aus, wenn diese voreingestellte Temperatur erreicht wurde. - Seite 5 Bei der Einrichtung und Verwendung Ihres programmierbaren Raumthermostats geht es darum, die niedrigsten Temperatureinstellungen zu finden, bei denen Sie sich innerhalb der von Ihnen gewählten Zeiträume wohl fühlen, und ab nun alles dem Instrument zu überlassen. Hierzu stellen Sie das Raumthermostat am besten zunächst auf eine niedrige Temperatur ein, sagen wir 18 °C, und steigern die Temperatur jeden Tag um 1 °C, bis Ihre Wohlfühltemperatur erreicht ist.
- Seite 6 Installationsvorgang Korrekte Vorgehensweise Montieren Sie das Thermostat in Augenhöhe. Lesen Sie die Anleitungen vollständig durch, um Ihr Produkt optimal einsetzen zu können. Vermeiden Sie folgende Fehler Installieren Sie das Thermostat nicht unmittelbar neben einer direkten Wärmequelle, da dies die Funktionalität beeinträchtigt. Drücken Sie nicht zu fest auf das LCD Display, da dies zu irreparablen Schäden führen kann.
- Seite 7 Modell:...
-
Seite 8: Modusauswahl
Modusauswahl neoUltra kann entweder als Thermostat oder Zeituhr verwendet werden. Als Standard ist der Thermostatmodus eingestellt. Zum Wechseln zwischen Thermostat- und Zeituhrmodus, diese Schritte durchführen. • Menüsymbol drücken ............................• Erst ‘Einstellungen’ , dann ‘Funktion einstellen. ’ auswählen ..............• Nach unten auf Funktion10 “Gerätetyp” wischen, dann zum. Auswählen antippen .... -
Seite 9: Verbindung Zum Neohub
Router. Der Router vergibt automatisch eine IP-Adresse für jeden neoHub, die Link-LED leuchtet auf, sobald der neoHub mit Ihrem Netzwerk verbunden wurde. • Laden Sie die KOSTENLOSE Heatmiser neoApp aus dem Apple App Store, Google Play Store oder Amazon App Store herunter und melden Sie ein Konto an. -
Seite 10: Den Neoultra Koppeln
Den neoUltra koppeln Im nächsten Schritt wird der neoUltra mit dem neoHub verbunden. Wir empfehlen, den sich am nächsten zum neoHub befindlichen neoUltra oder neoStat zuerst zu verbinden. Um den neoUltra hinzuzufügen, diese Schritte durchführen: • Menüsymbol drücken ......................• Erst ‘Einstellungen’ , dann ‘Netzwerk’ auswählen ............ -
Seite 11: Modus 1 - Thermostat
Thermostatmodus Beispiel zeigt Bildschirm, wenn mit dem Netzwerk verbunden. Modell:... -
Seite 12: Hauptanzeige
Hauptanzeige Mesh-Symbol - Wird angezeigt, wenn mit dem neoHub verbunden. Temperatur – Zeigt die aktuelle Fühlertemperatur in Celsius oder Fahrenheit an. Solltemperatur – Zeigt aktuelle Solltemperatur an. Solltemperaturbalken – Zeigt die aktuelle und die Solltemperatur an. Am Balken entlang wischen, um die gewünschte Raumtemperatur einzustellen. Solltemperaturtasten –... -
Seite 13: Zeit & Datum Einstellen
Zeit und Datum einstellen Hinweis: Ist der Ultra mit dem neoHub gekoppelt, werden Zeit- & Datumeinstellung automatisch, je nach Zeitzone des Standorts, synchronisiert. Zum Einstellen der Uhr, diese Schritte durchführen. • Menüsymbol drücken ..........................• ‘Einstellungen’ drücken ........................... • ‘Uhr’ drücken ..............................•... -
Seite 14: Erklärung Komfortstufen
Der neoUltra verfügt über drei Programmm-Modusoptionen; Wochentag/Wochenende Programmierung, 7-Tage Programmierung und 24-Stunden Programmierung. Der neoUltra kann auch als nicht programmierbarer Thermostat verwendet werden. Dieser Thermostat wird mit bereits vorprogrammierten, einfach zu ändernden Komfortstufen geliefert. Die folgenden Zeiten und Temperaturen sind standardmäßig eingestellt: 07:00 - 21°C (Aufwachen) 09:00 - 16°C (1) 16:00 - 21°C (2) 22:00 - 16°C (3) --:-- -- (4) --:-- -- (Schlafen) - Seite 15 • Zum Einstellen der gewünschten “Aufwachen”-Temperatur, die Plus- und Minustasten wiederholt antippen ................... • Jetzt die Pfeiltasten zum Einstellen von Stunden, Minuten und AM/PM für “Aufwachen” antippen ....................• Die “1, 2, 3, 4, Schlafen”-Tabs drücken und, um für diese Komfortstufen Zeit und Temperatur einzustellen, die Schritte wie oben wiederholen.
- Seite 16 “Abbrechen” verlassen ................... Wenn mit einem neoHub verbunden, kann der neoUltra für 4 ‘Komfortstufen’ konfiguriert werden. Über die neo App können Sie die Option für 4 ‘Komfortstufen’ auswählen, und diese mit der gleichen Einstellmethode wie für ‘Aufwachen, 1, 2, 3, 4, ‘Schlafen’ programmieren.
-
Seite 17: Temperaturregelung
Temperaturregelung • Zum Einstellen der gewünschten Temperatur, über den Solltemperaturbalken nach links oder rechts wischen .......... • Für die Feineinstellung des Sollwerts, die Plus- und Minustasten an tippen ..........................Solltemperatur Hinweis: Diese neue Temperatur wird nur bis zur nächsten eingestellten Komfortstufe gehalten. -
Seite 18: Halten Der Temperatur
Halten der Temperatur Mit der Funktion zum Halten der Temperatur können Sie das aktuelle Betriebsprogramm manuell überbrücken und für einen gewünschten Zeitraum eine andere Temperatur festlegen. • Zum Programmieren von ‘Temperatur Halten’ , das Menüsymbol drücken ........• Im Hauptmenü auf ‘Halten’ drücken ........................•... -
Seite 19: Den Neoultra Sperren/Entsperren
Den neoUltra sperren Der neoUltra verfügt über eine Bildschirmsperrfunktion. Wenn diese aktiviert ist, wird für den Zugriff ein 4-stelliger Code benötigt. Zum Aktivieren der Sperre, diese Schritte durchführen. • Menüsymbol drücken ......................• ‘Sperren’ auswählen ........................Confirm • Geben Sie eine 4-stellige Nummer ein und drücken Sie “Bestätigen” ... -
Seite 20: Den Neoultra Entsperren
Den neoUltra entsperren Zum Entsperren des neoUltra, geben Sie den 4-stelligen Pin erneut ein, um die Sperre zu deaktivieren. • Berühren Sie den Bildschirm an einer beliebigen Stelle ............Confirm • Geben Sie den 4-stelligen Pin erneut ein und drücken Sie auf “Bestätigen” .. -
Seite 21: Unterwegs
• Zum Speichern, “Bestätigen” drücken ..................... Der ‘neoUltra’ kehrt auf den Hauptbildschirm zurück und setzt den normalen Betrieb fort. Hinweis: Die Modi ‘Unterwegs’ & ‘Bereitschaft’ bedeuten, dass der ‘neoUltra’ die Temperatur gering hält, um für unbegrenzte Zeit den Frostschutz zu gewährleisten. -
Seite 22: Zonen
Zonen Mit dem neoUltra können Sie Befehle an andere, mit dem Netzwerk verbundene, Geräte senden. Diese werden als ‘Zonen’ bezeichnet. Dazu gehören: zusätzliche neoUltra Thermostate, neostat, neoStatHW, neoStat-E, neoAir & neoPlug. Zugriff auf diese ‘Zonen’; • Im Kurzbefehlmenü des Hauptbildschirms ‘Zone’ antippen ........ - Seite 23 • Für jede ausgewählte Zone erscheint ein Häkchen ..........Options • ‘Optionen’ antippen ......................• Jetzt über das Pop-Up-Menü einen der 4 möglichen, unterschiedlichen Befehle auswählen. Optionen für Thermostat und Zeituhr Für Informationen zur Verwendung von ‘Edit, Halten, Sperren & Unterwegs’-Befehlen, siehe vorherige Abschnitte in diesem Handbuch.
-
Seite 24: Profile
Profil auf unbestimmte Zeit oder bis zum Zeitpunkt an dem ein neues Profil ausgewählt wird. Hinweis: Profile können nur eingerichtet werden, wenn der neoUltra mit dem neoHub verbunden ist. Erstellen eines Profils: • Über das Kurzbefehlmenü auf dem Hauptbildschirm den Punkt‘Profile’ antippen .... - Seite 25 • Jede für das Profil gewünschte Zone antippen. Die ausgewählten Zonen werden durch ein Häkchen gekennzeichnet ....Next • ‘Weiter’ antippen ..........................• Geben Sie nun, wie bei den ‘Komforstufen’ , die Zeiten und Temperaturen ein. Confirm • ‘Bestätigen’ antippen. Das neue Profile wird nun im Profilmenü angezeigt ..•...
-
Seite 26: Neoplug
neoPlug Access Auf neoPlugs kann über das ‘Zonen’-Menü genauso zugegriffen werden, wie auf die neo Thermostate und Zeituhren. Zum Zugriff auf die neoPlugs im System; Manuell Ein/Aus • Im Kurzbefehlmenü auf dem Hauptbildschirm, ‘Zonen’ antippen ....... Zones Die Anzeige erscheint wie abgebildet. Zur manuellen Steuerung von An/Aus, hier antippen. -
Seite 27: Programmoptionen
Programmoptionen • Einen der neoPlugs auswählen ..................• Individuelle Plug-Zonen oder für Multi-Zonen-Programmierung Select All ‘Alle auswählen’ antippen....................• An jeder ausgewählten Zone erscheint ein Häkchen ..........Options • ‘Optionen’ antippen ......................• Einen der 4 möglichen Befehle auf dem Pop-Up-Menü auswählen. Optionen Edit –... -
Seite 28: Optionale Funktionen
Abwärtstasten begrenzen. Diese Begrenzung ist auch aktiv, wenn der Thermostat gesperrt ist. Somit können Sie die Regelung des Heizsystems durch andere Personen einschränken. Fühlerauswahl: Am neoUltra können Sie auswählen, welcher Fühler verwendet werden soll. Es kann Lufttemperaturfühler, Bodentemperaturfühler oder beides ausgewählt werden. - Seite 29 Temperatur um 1°C zu erhöhen (nur zur Information). *Temperaturformat: Mit dieser Funktion können Sie zwischen °C und °F wählen. *Gerätetyp: Der neoUltra kann entweder als Thermostat oder Zeituhr verwendet werden. Standardeinstellung ist der Thermostatmodus. *Programm-Modus: Der neoUltra verfügt über drei Programm-Modi und kann auch als nicht programmierbarer Thermostat verwendet werden.
- Seite 30 Zugriff auf das Menü ‘Funktionseinstellung’ • Auf dem Hauptbildschirm erst das Menüsymbol, dann ‘Einstellungen’ und anschließend ‘Funktionseinstellung’ drücken ..• Um durch das Menü zu scrollen, auf der Anzeige auf-/abwärts wischen, und dann die gewünschte Funktion antippen..............• Einstellungen in der ausgewählten Funktion anpassen, und dann Save “Speichern”...
-
Seite 31: Funktionsmenüoptionen
Funktionsmenüoptionen Funktion Einstellung Schaltdifferenz 0.5°, 1.0°, 2.0°, or 3.0° (1.0°C Standard) Frostschutztemperatur 7° - 17°C (12°C Standard) Ausgangsverzögerung 00 – 15 Minuten (00 Standard) Auf-/Abwärtsbegrenzung 00° – 10°C (00°C Standard) Fühlerauswahl Integrierter Luftfühler Luftfernfühler Bodenfühler Integrierter Luft- & Bodenfühler Luftfernfühler & Bodenfühler Bodentemp.begrenzung 20°... -
Seite 32: Den Neoultra Neu Kalibrieren
Den neoUltra neu kalibrieren Um den neoUltra neu zu kalibrieren, diese Schritte durchführen. • Auf dem Hauptbildschirm erst das Menüsymbol, dann ‘Einstellungen’ und dann ‘Kalibrieren’ drücken ........• Zum Ausgleichen, die Plus- und Minustasten antippen ......... Save • Neue Einstellungen durch Antippen von ‘Speichern’ festlegen ...... -
Seite 33: Verlauf
Der neoUltra zeigt die Gesamtzahl der ‘Betriebsstunden’ (Wärmeabruf) über einen Verlauf von 24 Stunden für 8 aufeinanderfolgende Tage an. Wenn mit einem neoHub verbunden, zeigt der neoUltra auch die Laufzeit für andere neoStat’s, neoStat HW’s und neoPlugs im Netzwerk an. -
Seite 34: Werkeinstellung Wiederherstellen
Werkeinstellung wiederhertsellen Wird die Werkeinstellung wiederhergestellt, werden alle vorgenommenen Einstellungen gelöscht, und das Gerät wird aus dem neo-Netzwerk entfernt. Zum Wiederherstellen der Werkeinstellung, diese Schritte durchführen: • Auf dem Hauptbildschirm das Menüsymbol und dann ‘Einstellungen’ antippen ..........................• ‘Werkeinstellung’ antippen ......................Confirm •... -
Seite 35: Schaltplan - Potenialfreier Ausgang
Schaltplan – Potenialfreier Ausgang ZEITUHR 230V Eingang Stromführend Potentialfreier Neutral Ausgang Bodenfernfühler Luftfernfühler Dieses Produkt darf nur von einem geprüften Elektriker, unter Einhaltung vor Ort geltender Vorschriften, installiert werden. Modell:... -
Seite 36: Schaltplan - Schalter Stromführender Ausgang
Schaltplan – Schalter stromführender Ausgang ZEITUHR 230V Eingang Stromführend Neutral Schalter stromführend Bodenfernfühler Luftfernfühler Dieses Produkt darf nur von einem geprüften Elektriker, unter Einhaltung vor Ort geltender Vorschriften, installiert werden. Serie... - Seite 37 Schaltplan – Schalter stromführend zuUH8 ZEITUHR 230V Eingang Bodenfernfühler Luftfernfühler Dieses Produkt darf nur von einem geprüften Elektriker, unter Einhaltung vor Ort geltender Vorschriften, installiert werden. Modell:...
-
Seite 38: Modus 2 - Zeituhr
Zeituhrmodus Serie... -
Seite 39: Lcd-Anzeige
Hauptanzeige Zonenanzeige - wenn über die neo App an ein Netzwerk gekoppelt, wird die Zonenbezeichnung angezeigt. Zeituhrstatus – Zeigt den aktuellen Status des zeitgesteuerten Ausgangs an. Kurzbefehl-Tabs – umgeht das Hauptmenü für den Schnellzugriff auf die Funktionen “Unterwegs, Profile und Zonen”. Tastensperresymbol –... -
Seite 40: Einstellen Der Schaltzeiten
Einstellen der Schaltzeiten Der neoUltra verfügt über drei Programm-Modusoptionen: Wochentag/ Wochenende, 7-Tage Programmierung und 24-Stunden Programmierung. Zu den Standardwerkeinstellungen gehören vorprogrammierte Ein/Aus Zeiten, welche aber einfach zu ändern sind. Die zeitgesteuerten Standardeinstellungen sind wie folgt: - 07:00 - 09:00 - 16:00... - Seite 41 Auf dem ‘Edit’-Bildschirm erscheint nun das ausgwählte Element mit in Orange hervorgehobenen Text. • “Ein” ist bereits hervorgehoben........................• Jetzt die Pfeiltasten antippen, um Stunde, Minute u. AM/PM für Zeit ‘1’ EIN einzustellen ... • Zum Einstellen von Zeit ‘1’ AUS, zuerst “Aus” wählen................. •...
-
Seite 42: Zeituhr Überbrücken
Zeituhr überbrücken Zum Überbrücken des zeitgesteuerten Ausgangs, diese Schritte durchführen. • Auf dem Hauptbildschirm das Menüsymbol drücken ......... • Im Hauptmenü‘Halten’ drücken ..................• Zum Einstellen der gewünschten Stunden und Minuten, die Auf-/Abwärtstasten verwenden .................. • Zum Speichern der Konfiguration “Bestätigen” oder die Zurücktaste Confirm oder drücken, um das Menü... -
Seite 43: Erklärung Optionale Funktionen
*HINWEIS: AUF EINIGE DIESER FUNKTIONEN KANN NICHT ZUGERIFFEN WERDEN, WENN DAS GERÄT MIT EINEM NETZWERK VERBUNDEN IST! *Gerätetyp: Der neoUltra kann entweder als Thermostat oder Zeituhr verwendet werden. Standardeinstellung ist der Thermostatmodus. *Programm-Modus: Der neoUltra verfügt über drei Programm-Modi und kann auch als nicht programmierbarer Thermostat verwendet werden. -
Seite 44: Funktionsmenüoptionen
Funktionsmenüoptionen Funktion Einstellung *Gerätetyp Thermostat oder Zeituhr (Thermostat Standard) *Programm-Modus 24-Stunden 5/2-Tage 7-Tage Farbe Schwarz oder Weiß (Schwarz Standard) Series... -
Seite 45: Schaltpläne
Schaltplan – Zeituhrmodus (S-Plan) ZEITUHR Endschalter Kessel Aktivierung 230V Eingang Stromführend Neutral Bodenfernfühler Luftfernfühler Dieses Produkt darf nur von einem geprüften Elektriker, unter Einhaltung vor Ort geltender Vorschriften, installiert werden. Modell:... - Seite 46 Schaltplan – Zeituhrmodus (Ventil in Mittelstellung) ZEITUHR Kessel Aktivierung Zu Heizung An 230V Eingang Ventil in Stromführend Mittelstellung Neutral Bodenfernfühler Luftfernfühler Hot Water Stat Dieses Produkt darf nur von einem geprüften Elektriker, unter Einhaltung vor Ort geltender Vorschriften, installiert werden. Serie...
-
Seite 47: Batterie Auswechseln
Batterie auswechseln Wird der Thermostat normalerweise über einen Netzanschluss betrieben, muss die 3 V Lithiumbatterie eigentlich kaum ausgewechselt werden. Die Hauptaufgabe der Batterie ist, zu gewährleisten, dass die Zeiten akkurat eingehalten werden, wenn die Stromversorgung zum Thermostat unterbrochen wird. Zum Entfernen der Batterie, einen kleinen Schlitzschraubendreher oder die Fingerspitze verwenden, um den Messing-Haltebügel zurückzuschieben. - Seite 48 Haben Sie noch Fragen? Rufen Sie unseren Kundendienst an: +44 (0)1254 669090 oder sehen Sie sich die technischen Angaben direkt auf unserer Webseite an: www.heatmiser.de Twitter: @heatmiseruk Facebook: facebook.com/thermostats Rev.1.2...
