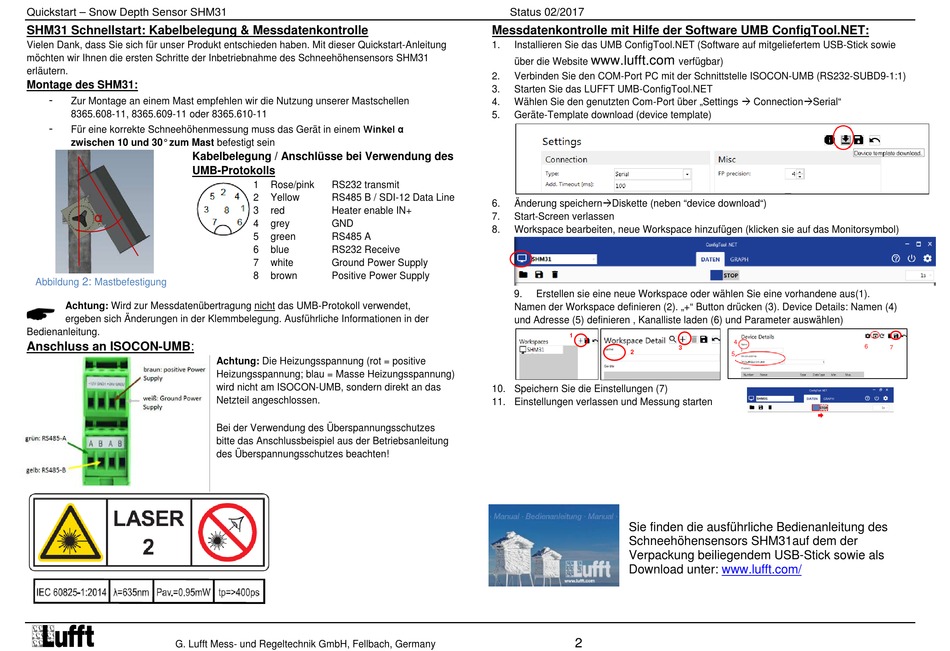

Quickstart – Snow Depth Sensor SHM31
SHM31 Schnellstart: Kabelbelegung & Messdatenkontrolle
Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Mit dieser Quickstart-Anleitung
möchten wir Ihnen die ersten Schritte der Inbetriebnahme des Schneehöhensensors SHM31
erläutern.
Montage des SHM31:
-
Zur Montage an einem Mast empfehlen wir die Nutzung unserer Mastschellen
8365.608-11, 8365.609-11 oder 8365.610-11
Für eine korrekte Schneehöhenmessung muss das Gerät in einem Winkel α
-
zwischen 10 und 30° zum Mast befestigt sein
Kabelbelegung / Anschlüsse bei Verwendung des
UMB-Protokolls
α
2:
Abbildung Mastbefestigung
Achtung: Wird zur Messdatenübertragung nicht das UMB-Protokoll verwendet,
ergeben sich Änderungen in der Klemmbelegung. Ausführliche Informationen in der
Bedienanleitung.
Anschluss an ISOCON-UMB:
G. Lufft Mess- und Regeltechnik GmbH, Fellbach, Germany
1 Rose/pink RS232 transmit
2 Yellow RS485 B / SDI-12 Data Line
3 red Heater enable IN+
4 grey GND
5 green RS485 A
6 blue RS232 Receive
7 white Ground Power Supply
8 brown Positive Power Supply
Achtung: Die Heizungsspannung (rot = positive
Heizungsspannung; blau = Masse Heizungsspannung)
wird nicht am ISOCON-UMB, sondern direkt an das
Netzteil angeschlossen.
Bei der Verwendung des Überspannungsschutzes
bitte das Anschlussbeispiel aus der Betriebsanleitung
des Überspannungsschutzes beachten!
Status 02/2017
Messdatenkontrolle mit Hilfe der Software UMB ConfigTool.NET:
1. Installieren Sie das UMB ConfigTool.NET (Software auf mitgeliefertem USB-Stick sowie
www.lufft.com
über die Website
2. Verbinden Sie den COM-Port PC mit der Schnittstelle ISOCON-UMB (RS232-SUBD9-1:1)
3. Starten Sie das LUFFT UMB-ConfigTool.NET
Wählen Sie den genutzten Com-Port über „Settings  ConnectionSerial"
4.
5. Geräte-Template download (device template)
6. Änderung speichernDiskette (neben "device download")
7. Start-Screen verlassen
8. Workspace bearbeiten, neue Workspace hinzufügen (klicken sie auf das Monitorsymbol)
9. Erstellen sie eine neue Workspace oder wählen Sie eine vorhandene aus(1).
Namen der Workspace definieren (2). „+" Button drücken (3). Device Details: Namen (4)
und Adresse (5) definieren , Kanalliste laden (6) und Parameter auswählen)
1
2
10. Speichern Sie die Einstellungen (7)
11. Einstellungen verlassen und Messung starten
Sie finden die ausführliche Bedienanleitung des
Schneehöhensensors SHM31auf dem der
Verpackung beiliegendem USB-Stick sowie als
Download unter:
2
verfügbar)
4
3
5
www.lufft.com/
6
7
