4.

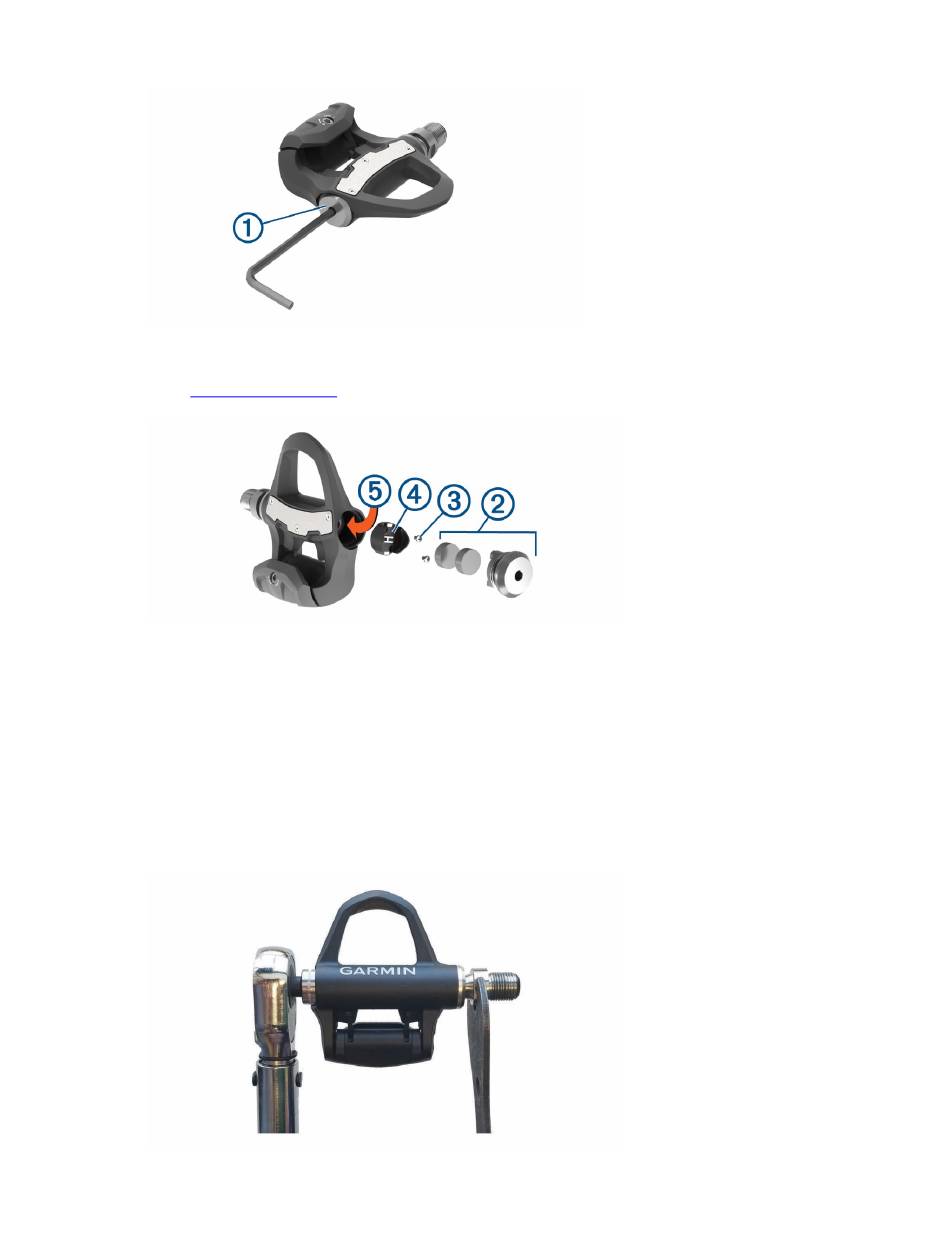

Legen Sie die Batterieabdeckung und die
HINWEIS: Garmin empfiehlt, dass sich alle Vector 3-Kunden die kostenlosen, überarbeiteten
Batterieabdeckungen bestellen. Weitere Details erhalten Sie vom Produktsupport von Garmin
unter support.garmin.com.
5. Entfernen Sie mit einem kleinen Kreuzschlitzschraubendreher (00) die zwei Schrauben
Innenseite des Batterieeinschubs (4).
HINWEIS:
Wenn Sie über das Vector 3S-System verfügen, weist das rechte Pedal keinen
Batterieeinschub auf.
6. Entfernen Sie den Batterieeinschub.
7. Halten Sie die Schlüsselfläche sicher mit einem Pedalschlüssel fest, und ziehen Sie mit dem 12-
mm-Steckschlüssel die Achsenmutter
HINWEIS: Damit sichergestellt ist, dass die Achsenmutter nicht verrutscht, müssen Sie sie mit
dem empfohlenen Drehmoment anziehen.
HINWEIS: Das rechte Pedal hat eine schwarze Achsenmutter und ein Linksgewinde. Das linke
Pedal hat eine silberne Achsenmutter. Die Schlüsselfläche der linken Achse ist mit einer Linie
versehen.
Bekanntmachung 1836
12. Juni 2018
Batterien
(2)
beiseite.
(5)
mit einem Drehmoment von 10 Nm (7 lbf-ft.) an.
(3)
an der
Seite 2 von 3
Revision A
