DMX-gesteuerter Betrieb

Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX-
Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre
Eigenschaften sind unter DMX-Protokoll aufgeführt.
Das Gerät verfügt über drei verschiedene DMX-Kanal-Modi. Über das Control Board können Sie, wie zuvor
beschrieben, den DMX-Kanal-Modus definieren.

Drahtlos-DMX

Für die drahtlose Datenübertragung benötigen Sie einen DMX-Controller, einen Drahtlos-Sender und einen
Drahtlos-Empfänger bzw. Geräte mit eingebautem Drahtlos-Empfänger. Verwenden Sie bitte die geeigneten
Geräte aus dem FUTURELIGHT-Sortiment.
Ist ein Gerät mit eingebautem Drahtlos-Empfänger über ein Kabel mit einem DMX-Controller verbunden,
wird es von dem kabelgebundenen Controller angesteuert und nicht vom Drahtlos-Sender.
Der Drahtlos-Empfänger verfügt über eine interne Memory-Funktion. Wird das Gerät aus- und wieder
eingeschaltet, loggt sich der Drahtlos-Empfänger automatisch am Drahtlos-Sender ein.
Über das Display des Gerätes werden die Status der WDMX-Verbindung angezeigt:

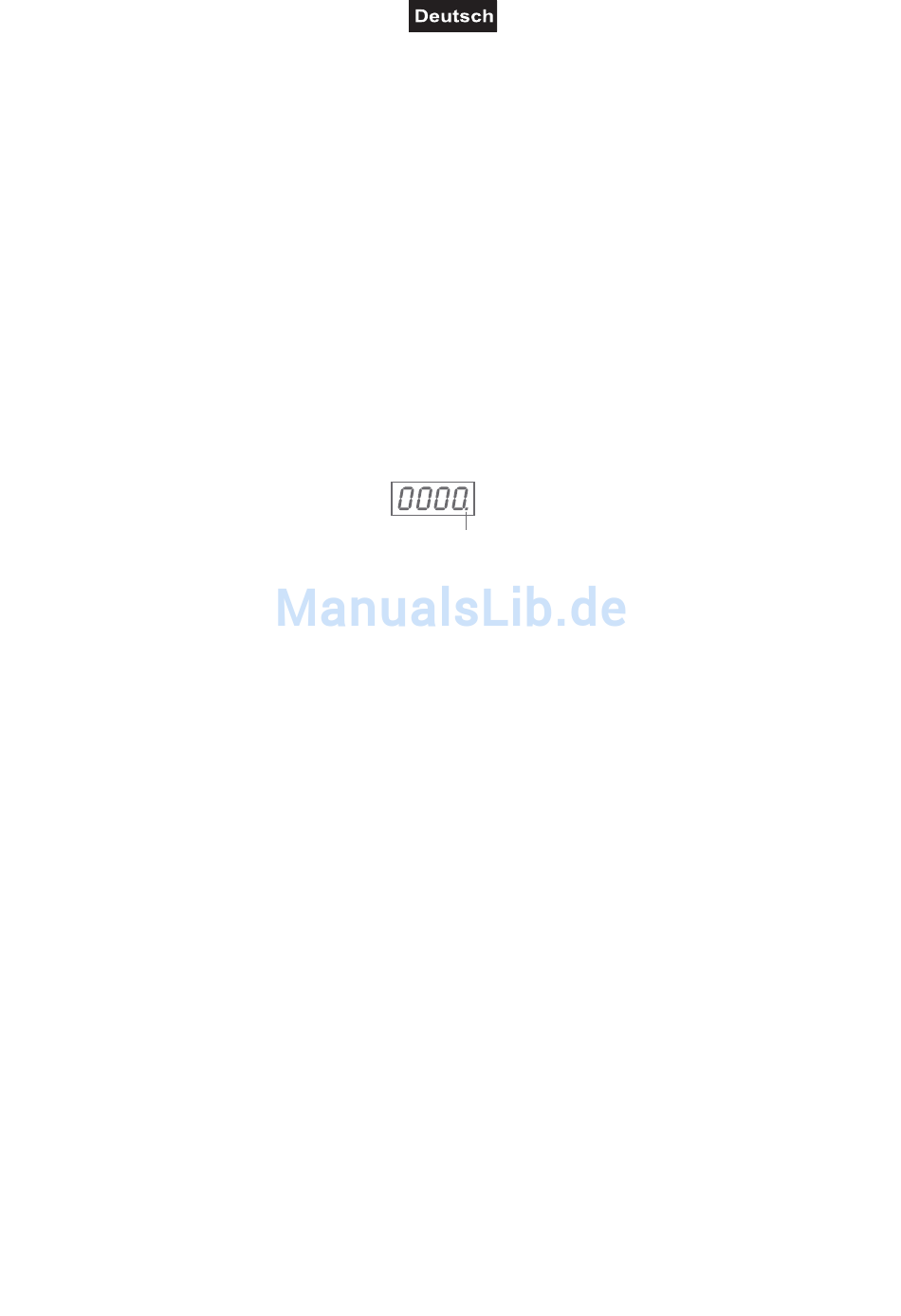

WDMX status
WDMX-Statuspunkt leuchtet: Der Drahtlos-Empfänger ist am Drahtlos-Sender eingeloggt. Das DMX-Signal
liegt an und wird empfangen.
WDMX-Statuspunkt blinkt schnell: Der Drahtlos-Empfänger war am Drahtlos-Sender eingeloggt, aber der
Drahtlos-Sender ist ausgeschalten oder nicht an die Stromversorgung angeschlossen.
WDMX-Statuspunkt blinkt langsam: Es liegt kein DMX-Signal an. Die Funkverbindung wird gehalten.
Kein WDMX-Statuspunkt: Nicht in einen Drahtlos-Sender eingeloggt (frei).
Function-Taste: Um einen Drahtlos-Empfänger auszuloggen, drücken und halten Sie die Function-Taste für
3 Sekunden.
Beachten Sie bitte, dass WDMX den Vorrang gegenüber DMX besitzt.
Das Vorgehen bei der Installation eines Drahtlos-DMX-Systems ist abhängig vom jeweils verwendeten
Drahtlos-Sender. Lesen Sie bitte hierzu die Hinweise in der Bedienungsanleitung des entsprechenden
Gerätes.
Adressierung des Geräts
Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal,
auf den der AKKU UP-4 HCL Spot WDMX auf Signale vom Controller reagiert.
Wenn Sie die Startadresse, im 12 Kanal-Modus, z. B. auf 13 definieren, belegt der AKKU UP-4 HCL Spot
WDMX die Steuerkanäle 13 bis 24.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der
korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert.
Werden mehrere AKKU UP-4 HCL Spot WDMXs auf eine Adresse definiert, arbeiten sie synchron.
Um die Startadresse einzustellen drücken Sie die MODE-Taste bis die LED-Anzeige 6-CH, 8-CH oder 12-
CH anzeigt. Drücken Sie die ENTER-Taste und das Display zeigt d001 an. Sie können nun die gewünschte
Adresse über die UP- oder DOWN-Taste auswählen. Bitte drücken Sie noch einmal die ENTER-Taste zur
Bestätigung.
Nachdem Sie die Startadresse definiert haben, können Sie den AKKU UP-4 HCL Spot WDMX über Ihren
Controller ansteuern.
