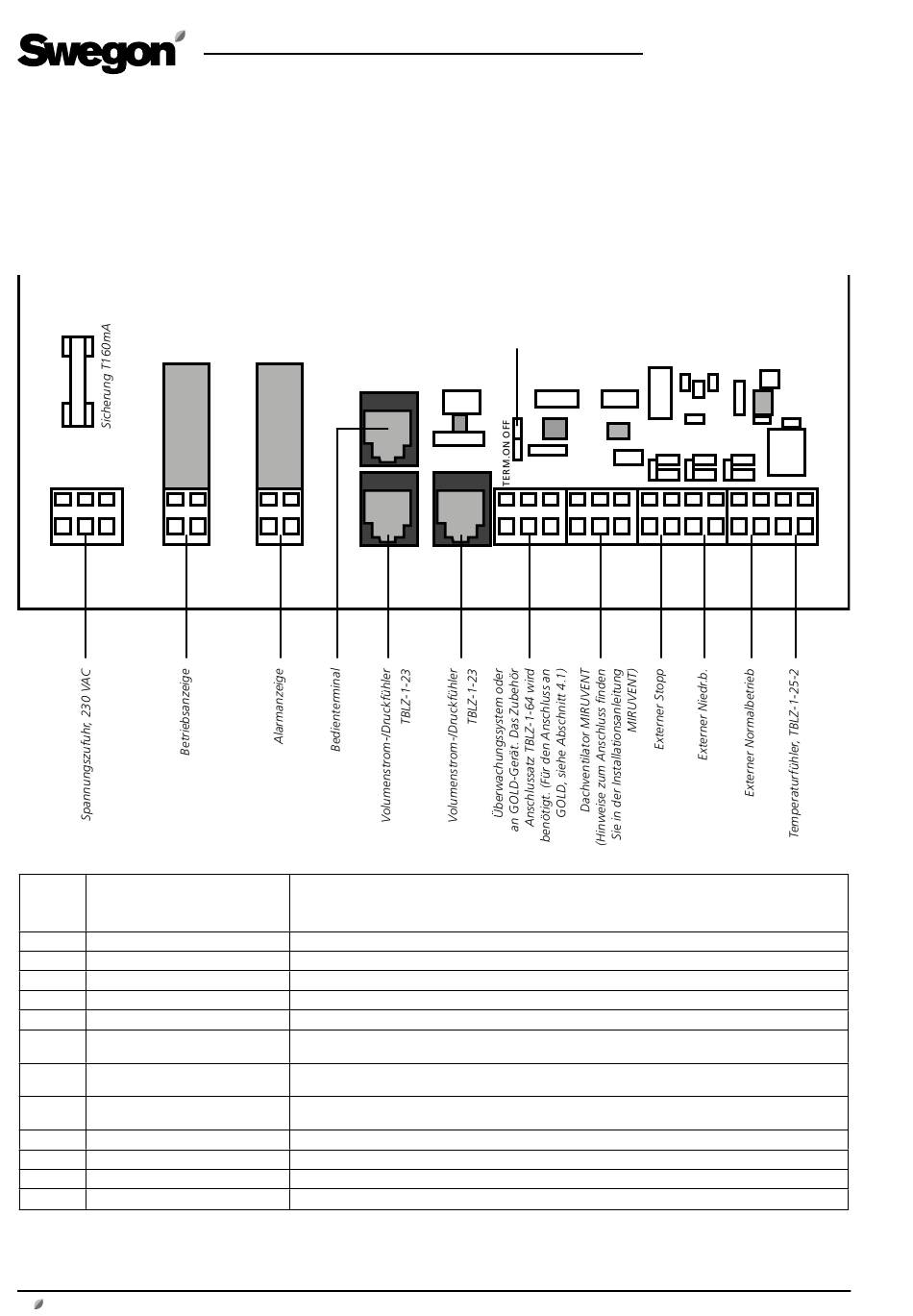

4. Elektrischer Anschluss
Der elektrische Anschluss muss durch einen zugelassenen
Elektriker gemäß der geltenden Vorschriften erfolgen.
1 2
3
4 5
L N PE
COM NO
SUPPLY
OP.
An-
Funktion
schluss-
kontakt
1,2,3
Spannungsversorgung
4,5
Betriebsanzeige
6,7
Alarmanzeige
8,9,10
Überwachendes System oder GOLD
11,12,13
Dachventilator MIRUVENT
14,15
Externer Stopp
16,17
Externer Niedr.b.
18,19
Externer Normalbetrieb
20,21
Temperaturfühler, TBLZ-1-25-2
X10
Druckfühler, TBLZ-1-23
X11
Druckfühler, TBLZ-1-23
X12
Bedienterminal
2
www.swegon.com
X12
6
7
X10
COM NO
ALARM
INT. BUS
Kommentar
230 VAC -10/+15%, 50/60 Hz
Frei schließender Kontakt, 250 VAC, 8A/AC1, 2A/AC3 schließt beim Betrieb
Frei schließender Kontakt, 250 VAC, 8A/AC1, 2A/AC3 schließt bei ausgelöstem Alarm
EIA-485, Modbus RTU, externer BUS
EIA-485, Modbus RTU, Interner BUS
Digitaler Eingang (Typ Niederspannung), externe Kontaktfunktion. Stoppt über unterbrechende Funk-
tion. Wenn die Verbindung unterbrochen wird, stoppt der Dachventilator.
Digitaler Eingang (Typ Niederspannung), externe Kontaktfunktion. Steuert vom Stopp zum Niedr.b.
über schließende Funktion.
Digitaler Eingang (Typ Niederspannung), externe Kontaktfunktion. Steuert vom Stopp oder Niedr.b.
zum Normalbetrieb über schließende Funktion.
Analoger Eingang für Widerstandfühler PT1000
EIA-485, Schnellkupplung
EIA-485, Schnellkupplung
EIA-485, intern verbunden
Wird bei der letzten Einheit im Kommunikationsbus
auf die Position ON gestellt
X11
8
9 10 11 12 13 14 15 16 17 18 19 20 21
A B GND A B
GND
EXT.BUS(BMS)
INT.BUS(FAN)
DE.MIRUCONTROL.141219
-
-
-
STOP
LS
HS
TEMP
Änderungen vorbehalten.
