Swegon IQlogic+ TBIQ-3 GOLD Kurzanleitung

Installation IQlogic
GOLD
1. Allgemeine Informationen
IQlogic wird für zusätzliche Funktionen verwendet, deren
+
Ein- und Ausgänge nicht in der Standardausrüstung der
Steuereinheit des Geräts enthalten sind.
2. Installation
IQlogic wird an einem geeigneten Ort montiert, zum
+
Beispiel an einem freien Platz der Schiene in der Steuerbox
des Gerätes.
Das mitgelieferte Kommunikationskabel wird an einen
Anschluss des Moduls angeschlossen. Welcher Anschluss
verwendet wird, hat dabei keine Bedeutung. Es gibt zwei
Anschlüsse, um eine Serienschaltung mehrerer IQlogic
ermöglichen.
Das andere Ende des Kommunikationskabels wird an
einen der mit COM gekennzeichneten Anschlüsse der
Steuereinheit angeschlossen (der genaue Anschlusspunkt
wird bei der jeweiligen Funktion angegeben).
Funktionsschalter
0 ReCO , TBIQ-3-1
2
1 Registerwärmetauscher, TBIQ-3-1 (- 2015)
2 Plattenwärmetauscher, TBIQ-3-1 (PX, Version E)
3 Plattenwärmetauscher, TBIQ-3-1 (PX, Version E2/F,
Enteisung Standard)
3 Plattenwärmetauscher, TBIQ-3-3 (PX, Version E2/F,
Enteisung RECOfrost)
3 Externe Überwachung, TBIQ-3-2
4 Befeuchter, TBIQ-3-1
5 AQUA Link (siehe separate Anleitung), TBIQ-3-1
5 GOLD RX/HC (siehe separate Anleitung), TBIQ-3-2
6 Externe Überwachung, TBIQ-3-2
7 All Year Comfort (siehe separate Anleitung), TBIQ-3-2
8 Booster-Gerät, TBIQ-3-2
9 Vorheizung, TBIQ-3-2
A Xzone Heizung (siehe separate Anleit. TBLZ-1-50), TBIQ-3-2
Externe Kommunikation E/A-Modul Nr. A, TBIQ-3-1
B Xzone Kühlung (siehe separate Anleit. TBLZ-1-50), TBIQ-3-2
Externe Kommunikation E/A-Modul Nr. B, TBIQ-3-1
C Registerwärmetauscher, TBIQ-3-2 (2016-)
Externe Kommunikation E/A-Modul Nr. C, TBIQ-3-1
D Reserve
E Zusätzliche Regelsequenz 1 und Season Heating, TBIQ-3-2
F Zusätzliche Regelsequenz 2, TBIQ-3-2
3. Daten
Anschlusskontakt
Spannungszufuhr
(über Modularkontakt)
Relaiskontakte
Umgebungstemperatur
normal
Gehäuseschutzart
CE-Kennzeichnung
Änderungen vorbehalten.
, Modul TBIQ-3
+
2 x RJ 12 6/6
24 V DC
2 A/AC3
5 A/AC1
-40 °C - +55 °C, 10 - 95 % RH
IP 20 gemäß EN 60529
EN 61000-6-2, EN 61000-6-3
Funktions-
schalter
+ zu
Klemmennummer
1 – *
2 +
3 – *
4 +
5 – *
6 +
7 – *
8 +
9 –
10 s
11 –
12 s
13
14
15
16
17 →
18 –
19 →
20 –
21 +
22 – *
DE.TBIQ3.180221

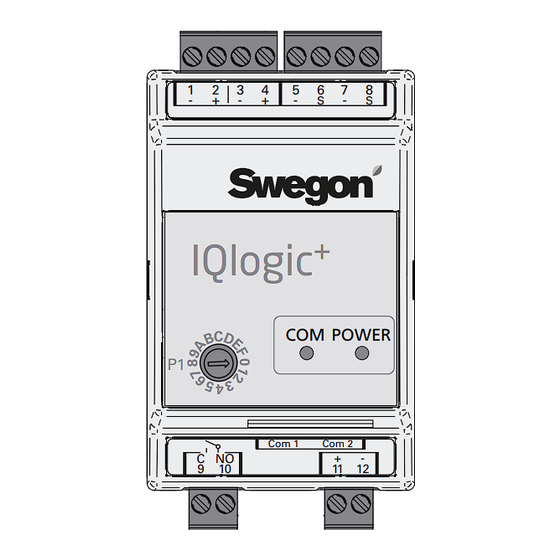

1 2 3 4 5 6 7 8
- + - + - -
+ +
+
IQlogic
COM POWER
P1
Heat/Cool Com 1
+ -
C NO C NO
13 14 15 16
17 18
Skizze zeigt TBIQ-3-2
0–10 V, AUSG. 1
0–10 V, AUSG. 2
0–10 V, EING 1
0–10 V, EING 2
Digitaler Fühler 1
Digitaler Fühler 2
Relais 1
Relais 2
Digital, EING 1
Digital, EING 2
Eingang 24 V AC, für
Stromversorgung Heat/
Cool
www.swegon.com
9 10 11 12
- -
S S
Com 2
+ -
G G0
19 20 21 22
