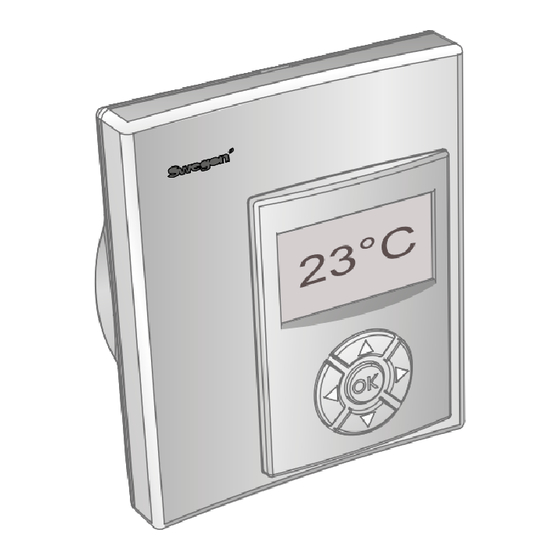

CONTROL Room

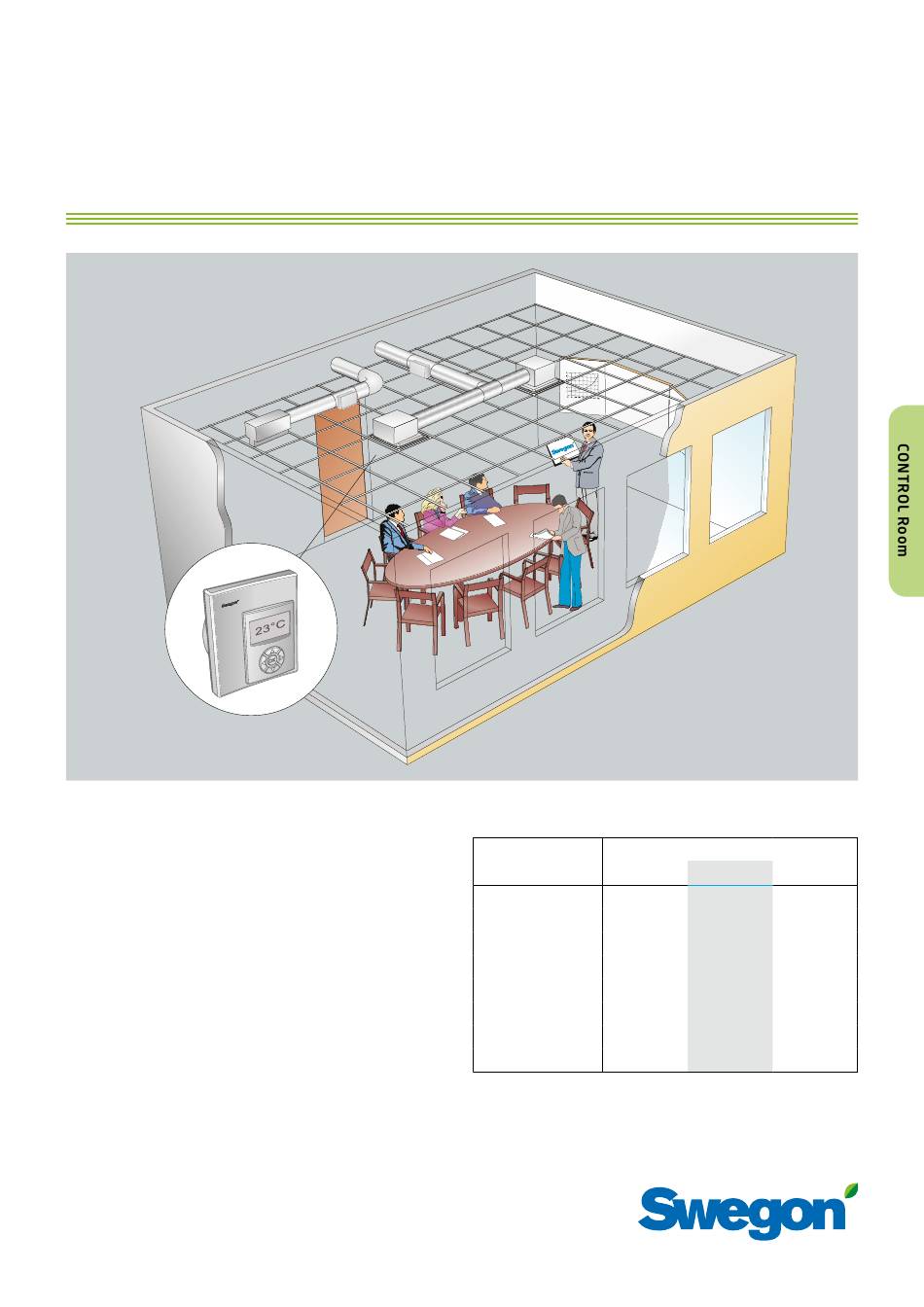

Raumprodukt für Swegons System WISE für die bedarfsgesteuerte Lüftung
Kurzdaten
►
Raumregelung in Abhängigkeit von Temperatur, CO
►
Statisch versatzfreie Druck- und Volumenstrommessung
►
Absperrbare Klappe der Dichtigkeitsklasse 4 (3 bei
rechteckiger Ausführung)
►
Nebensteuerung über Modbus und Super WISE.
►
Auch in isolierter Ausführung erhältlich
►
In den Größen Ø100 bis Ø500 und den gängigsten
rechtwinkligen Kanalabmessungen bis zu 1600 x 700
mm erhältlich
►
Schutzgrad IP 30
►
Wird ≥ 2 x Ø nach einer Biegung oder einem T-Stück
montiert
Kurzwahltabelle
etc.
2
Produkt
CONTROL R 100
CONTROL R 125
CONTROL R 160
CONTROL R 200
CONTROL R 250
CONTROL R 315
CONTROL R 400
CONTROL R 500
*)
Für den minimalen Volumenstrom gilt eine Toleranz von 20 %.
**)
Der Luftvolumenstrom bei 35 dB(A) und P
Dämpfung von ± 5 dB im Luftauslass.
***)
Der maximale Volumenstrom wird bei 10 m/s nachgewie sen,
besondere Beachtung verdienen sowohl System- als auch
Flankenschall.
Luftvolumenstrom (l/s)
35 dB(A)
Min.
*)
**)
Max.
8
40
12
60
20
90
30
120
50
180
80
220
125
370
1260
195
550
1940
=50 Pa gilt mit einer
s
***)
80
120
200
315
490
780
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Swegon CONTROL Room
Inhaltszusammenfassung für Swegon CONTROL Room
- Seite 1 CONTROL Room Raumprodukt für Swegons System WISE für die bedarfsgesteuerte Lüftung Kurzdaten Kurzwahltabelle ► Raumregelung in Abhängigkeit von Temperatur, CO etc. Luftvolumenstrom (l/s) Produkt ► Statisch versatzfreie Druck- und Volumenstrommessung 35 dB(A) Min. Max. ***) ► CONTROL R 100 Absperrbare Klappe der Dichtigkeitsklasse 4 (3 bei rechteckiger Ausführung)
-
Seite 2: Funktionen Für Raumanwendung
Klappen der Dichtheitsklasse 4, rechteckige Aus- führungen in der Dichtheitsklasse 3, Schutzart gemäß Abbildung 1. CONTROL Room, isolierte Ausführung. IP 30. CONTROL Room werden komplett montiert und für die aktuelle Funktion konfiguriert geliefert. Funktionen für Raumanwendung • Lüftung und Temperierung von Räumen mit: •... -
Seite 3: Projektierung Raumanwendungen
WISE Projektierung Raumanwendungen Elektrische Daten Dies gilt nur für CONTROL Room und SLAVE Room. Bei CONTROL Room kann in der Ausführung FSFE das Klima angeschlossenem Zubehör bitte deren separaten Daten in einem Raum steuern. Hierbei gibt es zahlreiche steu- beachten. - Seite 4 WISE Anschluss Raumklappe CONTROL Room wird an die Spannungsversorgung 24 V AC angeschlossen und mit max. 6 A abgesichert. Alle anderen Anschlüsse an Modbus und weitere Komponenten erfolgen gemäß Schaltplan. Detaillierte Anleitungen über den Modbus-Anschluss finden Sie im SuperWISE Network.
-
Seite 5: Montage
Abbildung 9. Anforderungen an gerade Strecken vor dem gerät bei rechteckiger Ausführung, A > 2 x B. dämpfer (4) mit Zentrumskulisse verwendet wird, muss dieser in einem geraden Kanal (3) mit 2xØD vom CONTROL Room (1) entfernt montiert werden. Min. 500 mm Min. -
Seite 6: Dimensionierungsdiagramm
Druckabfall über der Klappe. Durch Korrigieren Wkanal trans von L mit den folgenden Korrekturfaktoren erhält man Dies gilt für einen nicht isolierten CONTROL Room und Wtot die Schallleistungspegel für das jeweilige Oktavband bezieht sich auf die Kanallänge, die die Klappe ausmacht. Wtot Korrektionsfaktor K , runde Ausführung... - Seite 7 WISE CONTROL Room 100 CONTROL Room 125 70dB 70dB Wtot Wtot 1000 1000 300 l/s 400 400 500 m 400 500 1000 m CONTROL R 200 CONTROL R 160 70dB Wtot 1000 1000 70 dB Wtot 300 l/s 400 400 500...
-
Seite 8: Schallleistungspegel
Die Frontgeschwindigkeit über der Klappe berechnen und Wtot Schalldaten sowie Druckabfall bei geeigneter Klappen- position ablesen. 100 % bedeutet vollständig geöffnete Klappe. Tabelle 1 ∆Ps Korrekturfaktor K für rechteckigen CONTROL Room Größe Mittelfrequenz (Oktavband) Hz CONTROL R 1000 1000 4000 8000 Alle Toleranz ±... -
Seite 9: Volumenstromkapazität
11 200 1200 x 400 0,48 3 360 4 800 Für den minimalen Volumenstrom gilt eine Toleranz von 20 %. 1400 x 400 0,56 3 920 5 600 1600 x 400 0,64 4 480 6 400 Konstruktionsänderungen vorbehalten. 20151210 www.swegon.com... -
Seite 10: Maße Und Gewichte
WISE Maße und Gewichte CONTROL R nicht isoliert Maße (mm) Größe Gewicht (kg) ØD Abbildung 11. CONTROL Room, nicht isolierte Ausführung. CONTROL R isoliert Maße (mm) Größe Gewicht (kg) ØD 11,2 11,2 13,3 16,9 Abbildung 12. CONTROL Room, isolierte Ausführung. -
Seite 11: Ausschreibungstext
Produkt Ausschreibungstext Swegons Klappe für variablen Luftvolumenstrom Typ Regelklappe CONTROL R -aaa CONTROL Room als Bestandteil des Systems Wise mit Version: folgenden Funktionen: Größe: 100, 125, 160, 200, 250, 315, 400, 500 Bei rechteckiger Ausführung B x H gemäß • Raumregelung nach Temperatur, CO2 und Präsenzfühler Maßabbildung angeben. - Seite 12 WISE Zubehör Nebengerät SLAVE Room Das Nebengerät ist eine den Volumenstrom regelnde Einheit, die vollständig von CONTROL Room gesteuert wird. Das Nebengerät wird normalerweise im Abluftsy- stem einer Zone montiert. Der Volumenstrom durch das Nebengerät kann durch einen programmierbaren Offset- Wert vom Volumenstrom des Hauptgerätes abweichen.
-
Seite 13: Spezifikation
DETECT Quality DETECT Quality ist ein elektronischer CO -Fühler für CON- TROL Room in Raumausführung, der für die Steuerung des Lüftungsbedarfs von Räumen verwendet wird. Der Einstellwert wird von CONTROL Room gesteuert. Kurzdaten: • CO -Fühler • Messbereich 0-2000 ppm •... - Seite 14 Kunststoff. POWER Adapt ist für den Betrieb in einem normalen Büroraum mit zwei ADAPT- Klappen und bis zu drei Heizkörperventilen ausgelegt, CONTROL Room, ein SLAVE Room und ein Präsenzfühler, für weitere Komponenten wie Heizkörperventile ist ein größerer Transformator erforderlich. POWER Adapt Erfüllt alle gängigen Anforderungen an Elektroausrüstungen.
- Seite 15 Ist die Anzeige über dem Anschluss, befindet sich der Stellan- × 1,5 mm Gewinde mitgeliefert trieb in offener Position. Für alternative Adapter nehmen Sie bitte Kontakt mit Swegon auf. ”First open”-Funktion Im Lieferzustand hat der Stellantrieb eine „Zuerst-offen- Funktion“. Dies bedeutet, dass der Stellantrieb bei der Ins- ø...
