5
Installation
5.7 Gerät montieren
GEFAHR:
Geräteschaden durch verschmutztes Heizwasser!
Rückstände im Rohrnetz können das Gerät beschädigen.
▶ Rohrnetz vor der Montage des Geräts spülen.
Verkleidung abnehmen
Die Verkleidung ist mit zwei Schrauben gegen unbefugtes Abnehmen ge-
sichert (elektrische Sicherheit).
▶ Verkleidung immer mit diesen Schrauben sichern.
1. Schrauben lösen.
2. Bügel anheben.
3. Verkleidung nach vorne abnehmen.
1.

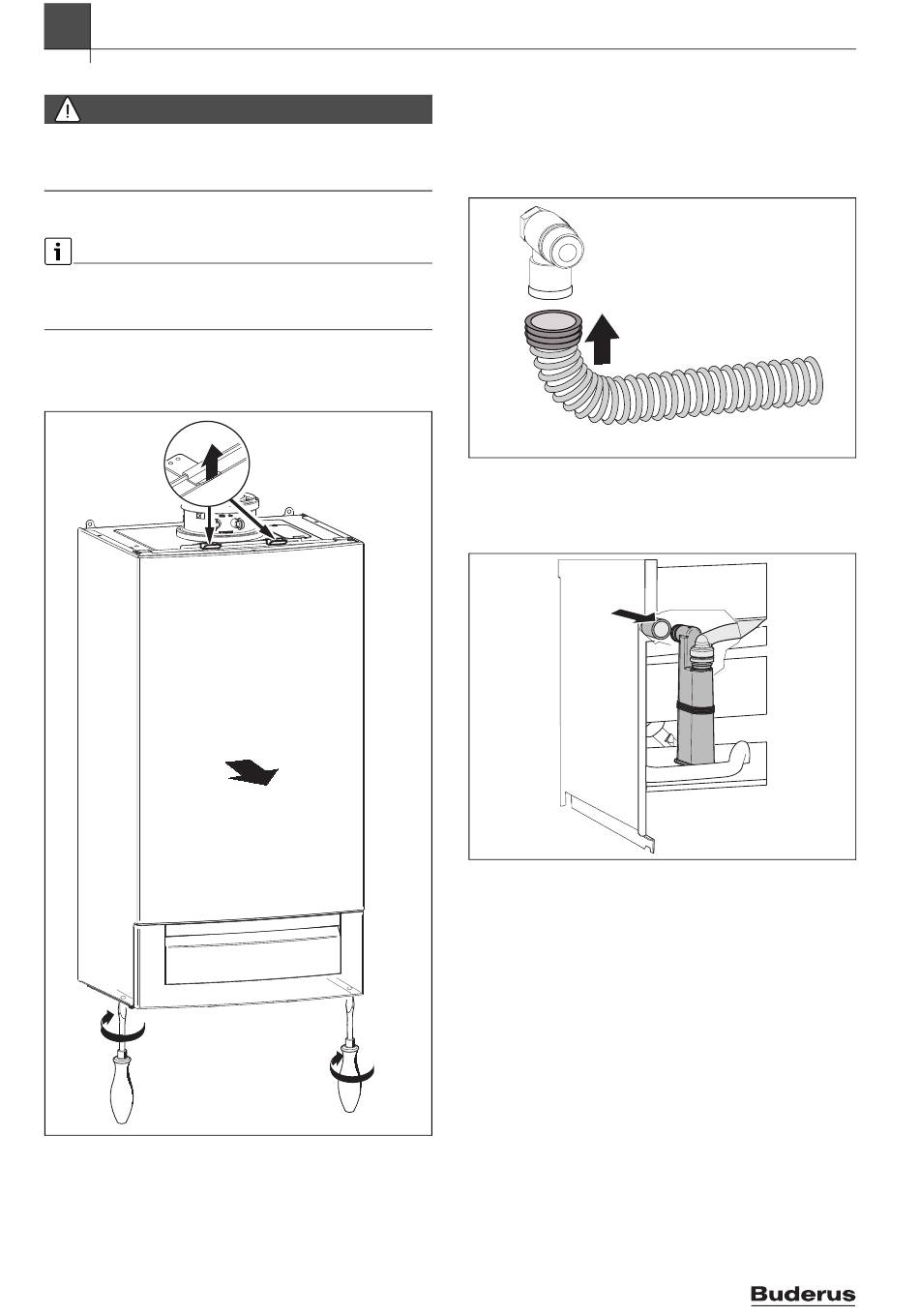

Bild 40 Schrauben lösen und Verkleidung abnehmen
30
2.
3.
1.
0010031097-001
Gerät befestigen
▶ Dichtungen auf die Rohranschlüsse legen.
▶ Gerät an die Wand ansetzen und in die Aufhängeschiene einhängen.
▶ Lage der Dichtungen auf den Rohranschlüssen prüfen.
▶ Überwurfmuttern der Rohranschlüsse anziehen.
Schlauch am Sicherheitsventil (Heizung) montieren
Bild 41 Schlauch am Sicherheitsventil montieren
Schlauch am Kondensatsiphon montieren
▶ Kappe am Abfluss des Kondensatsiphons abnehmen.
▶ Kondensatschlauch am Kondensatsiphon montieren.
Bild 42 Schlauch am Kondensatsiphon montieren
▶ Kondensatschlauch nur mit Gefälle verlegen und an die Ablaufleitung
anschließen.
▶ Anschluss am Kondensatsiphon auf Dichtheit prüfen.
Logamax plus – 6720647778 (2019/10)
6 720 619 605-37.2O
0 000 007 086-001
