Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ...........5 1.1 Verwendung ........5 1.2 Normen und Richtlinien ....5 1.3 Gewährleistung .......5 1.4 Benutzung der Bedienungsanleitung 1.5 Hinweise zum wirtschaftlichen Heizen Sicherheit ..........8 2.1 Allgemeines ........8 2.2 Warnhinweise und Gefahrensymbole ......8 2.3 Bestimmungsgemäße Verwendung 9 2.4 Bestimmungswidrige Verwendung ..9 2.5 Pflichten des Betreibers ....10 2.6 Sicherheit am Aufstellort ....10 2.7 Verhalten in Notfallsituationen ..11... - Seite 3 Daten geringfügig abweichen. Aktualisierung der Dokumentation Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. Herstelleranschrift Buderus Heiztechnik GmbH Justus-Kilian-Straße 1, D - 35573 Wetzlar Dokumenten-Nr: 7203 7300 Dokumenten-Art: Bedienungsanleitung Erstellungsdatum: Februar 2000...
-
Seite 4: Allgemeines
Unterlagen sind beim Hersteller hinterlegt. 1.3 Gewährleistung Grundsätzlich gelten die "Allgemeinen Ver- kaufs- und Lieferbedingungen" von BUDERUS, in denen die Details zu Gewährlei- stungsansprüchen geregelt sind. Gewährleistungsansprüche an den Hersteller setzen die bestimmungsgemäße Verwendung des Gerätes voraus (siehe Kapitel SICHER- HEIT, Seite 8). -
Seite 5: Verwendete Abkürzungen
Verwendete Abkürzungen Sicherheit Das Kapitel SICHERHEIT enthält generelle Si- cherheitshinweise, die Sie bei der Bedienung Abkürzung Bedeutung und der Anwendung des Gas-Brennwertkes- sels Logamax plus GB112-11/19 beachten Regelgerätetyp müssen. GB112-11/19 Gas-Brennwertkessel GB122-11 und 2.1 Allgemeines Gas-Brennwertkessel GB112-19 Der Gas-Brennwertkessel ist nach dem Stand... -
Seite 6: Bestimmungsgemäße Verwendung
2.5 Pflichten des Betreibers WARNUNG! Der Betreiber des Gas-Brennwertkessels Lo- Dieses Symbol und das gamax plus GB 112-11/19 ist verpflichtet: Signalwort "WARNUNG!" wird verwendet, um die Aufmerk- zur bestimmungsgemäßen Verwen- samkeit auf eine Gefährlichkeit dung des Gerätes, oder unsichere Verfahrens- weise zu lenken, die zu Sach- zur Beachtung der Bedienungsanlei- und Umweltschäden führen... -
Seite 7: Verhalten In Notfallsituationen
2.7 Verhalten in Notfallsituationen 2.8 Verhalten bei Gasgeruch Kommt es in der Umgebung Ihres Gas-Brenn- Bei Gasgeruch besteht Explosionsgefahr! wertkessels oder am Gerät selbst zu Notfallsi- Riecht es in der Nähe Ihres Gas-Brennwert- tuationen wie z. B. Brand, dann sind folgende kessels oder in Ihrem Haus nach Gas, sind fol- Tätigkeiten durchzuführen: gende Verhaltensregeln unbedingt zu... -
Seite 8: Produktbeschreibung

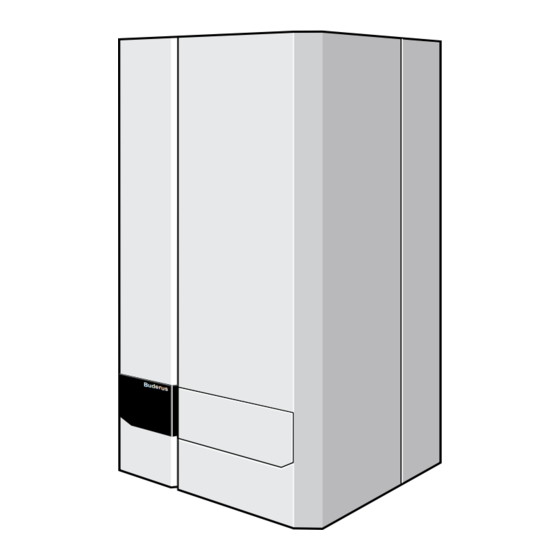

Produktbeschreibung Brenner Der gebläseunterstützte Brenner ist ein modu- lierender Keramik-Gas-Vormischbrenner. 3.1 Anwendungsbereich Der Buderus Gas-Brennwertkessel Logamax plus GB112-11/19 (Abb. 1) dient der Erzeu- Universeller Brenner-Automat (UBA) gung von Wärme für die Beheizung von indu- Der Universelle Brenner-Automat (UBA) dient striellen, gewerblichen oder privaten zur Überwachung und Steuerung aller elektro-... -
Seite 9: Bedienelemente
Montagematerial: Betrieb Der Montagerahmen bei GB112-11 ist bereits mit einer Montageplatte für die Rohranschlüs- 4.1 Erstinbetriebnahme se ausgerüstet. Für die Montage des GB112-19 ist zusätzlich zur mitgelieferten Montageschiene eine Mon- GEFAHR! tageanschlussplatte (U-MA) vorzusehen (Zu- Eine unsachgemäße Erstinbe- behör). triebnahme kann zur Beschä- digung der Heizungsanlage und 3.3 Bedienelemente damit zur Gefährdung von... - Seite 10 Stecken Sie den mit Leitungswasser gefüllten Schlauch auf den Füll- und Entleerhahn auf (Abb. 6). Stellen Sie das Dreiwegeventil in Mittel- stellung (Abb. 7). Schieben Sie dazu den Hebel am Dreiwegeventil mit einem Schrauben- dreher bis in die Mitte und drücken Sie ihn ein.
- Seite 11 Öffnen Sie das Absperrventil für Kessel- Entlüften Sie die Heizungsanlage über vorlauf und Kesselrücklauf (Abb. 9) an die Entlüftungsventile an den den Rohranschlüssen. Heizkörpern. Sollte der Wasserdruck durch das Entlüften abgefallen sein, müssen Sie Wasser nachfül- len. Schließen Sie Wasserhahn sowie Füll- und Entleerhahn.
-
Seite 12: Bedienung
Anwen- Regler- Vorlauf- Regelgerät dungsbe- stellung temperatur reich Logamatic Fußboden- RC, ERC, heizung 40 °C HW4201, Radiatoren- 73 °C, 4111 heizung Werksein stellung Fußboden- Ein/Aus- 40 °C heizung Temperatur- 62 °C Radiatoren- Abb. 12 Gasabsperrhahn offen regler, 24 V Neubau heizung 90 °C Alt- Brenner starten:... -
Seite 13: Maßnahmen Bei Frostgefahr
Schließen Sie den Gasabsperrhahn. Frostgefahr bei abgeschalteter Heizungs- anlage: Dazu drehen Sie den Gasabsperrhahn nach rechts. Die Stellung des Nehmen Sie die Heizungsanlage in geschlossenen Gasabsperrhahnes muss Betrieb. wie in Abb. 13 dargestellt sein. Stellen Sie die Raumtemperatur am Regelgerät (Zubehör) bzw. an der Fernbedienung mindestens auf "Frostschutz". -
Seite 14: Betriebsmeldungen
4.6 Betriebsmeldungen Der Betriebszustand wird auf dem Display der Bedienebene des UBA angezeigt. Die Meldung besteht aus zwei Zeichen. Stan- dardmäßig wird das erste Zeichen angezeigt. Nach Drücken der Servicetaste erscheint das zweite Zeichen. GB112-11/19 ist betriebs- bereit In Tab. 5 sind die Meldungen für den normalen Betriebsablauf dargestellt. -
Seite 15: Wartung Und Störungsbehebung
Wartung und Störungsbehe- Fehlerbeseitigung bung GEFAHR! 5.1 Wartung Unsachgemäßes Vorgehen bei Der Heizkessel muss einmal im Jahr gewartet der Fehlerbeseitigung kann zu und gereinigt werden. Gefährdungen von Personen führen und/oder die Anlage GEFAHR! beschädigen. Unsachgemäße Wartungs- und Führen Sie die Reparaturarbeiten Reinigungsarbeiten können zu niemals selbst durch, sondern Gefährdungen von Personen...
