SMA Solar Technology AG
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Die Multicluster Box ist eine Komponente der SMA Multicluster-Technologie für Inselnetzsysteme. Die
Multicluster Box ist ein AC-Hauptverteiler, an den Sie bis zu 12 dreiphasige Cluster anschließen
können. Jedes Cluster besteht aus 3 DC-seitig parallel geschalteten Sunny Island vom gleichen
Gerätetyp.

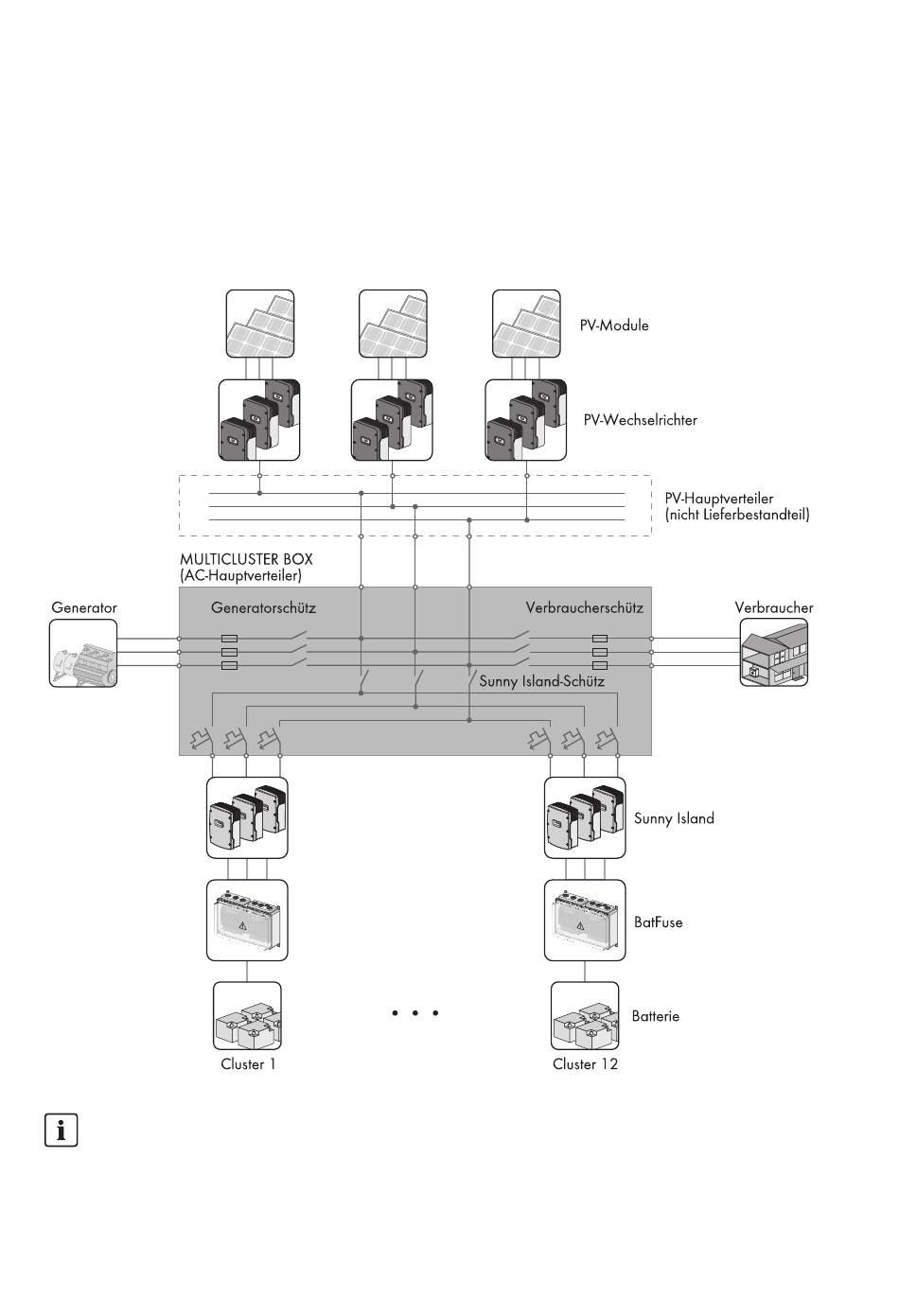

Abbildung 1: Verschaltungsprinzip
Anschlussbedingungen
Die Multicluster Box ist für den Anschluss an TN-Systeme ausgelegt. Die Multicluster Box
muss vor Inbetriebnahme geerdet werden (siehe Kapitel 7.9, Seite 33).
Die maximalen AC-Anschlussleistungen der Multicluster Box dürfen nicht überschritten werden.
Betriebsanleitung
MC_BOX_36-BE-de-20
2 Sicherheit
7
