7 Elektrischer Anschluss

7.1.3 Erdungsschiene

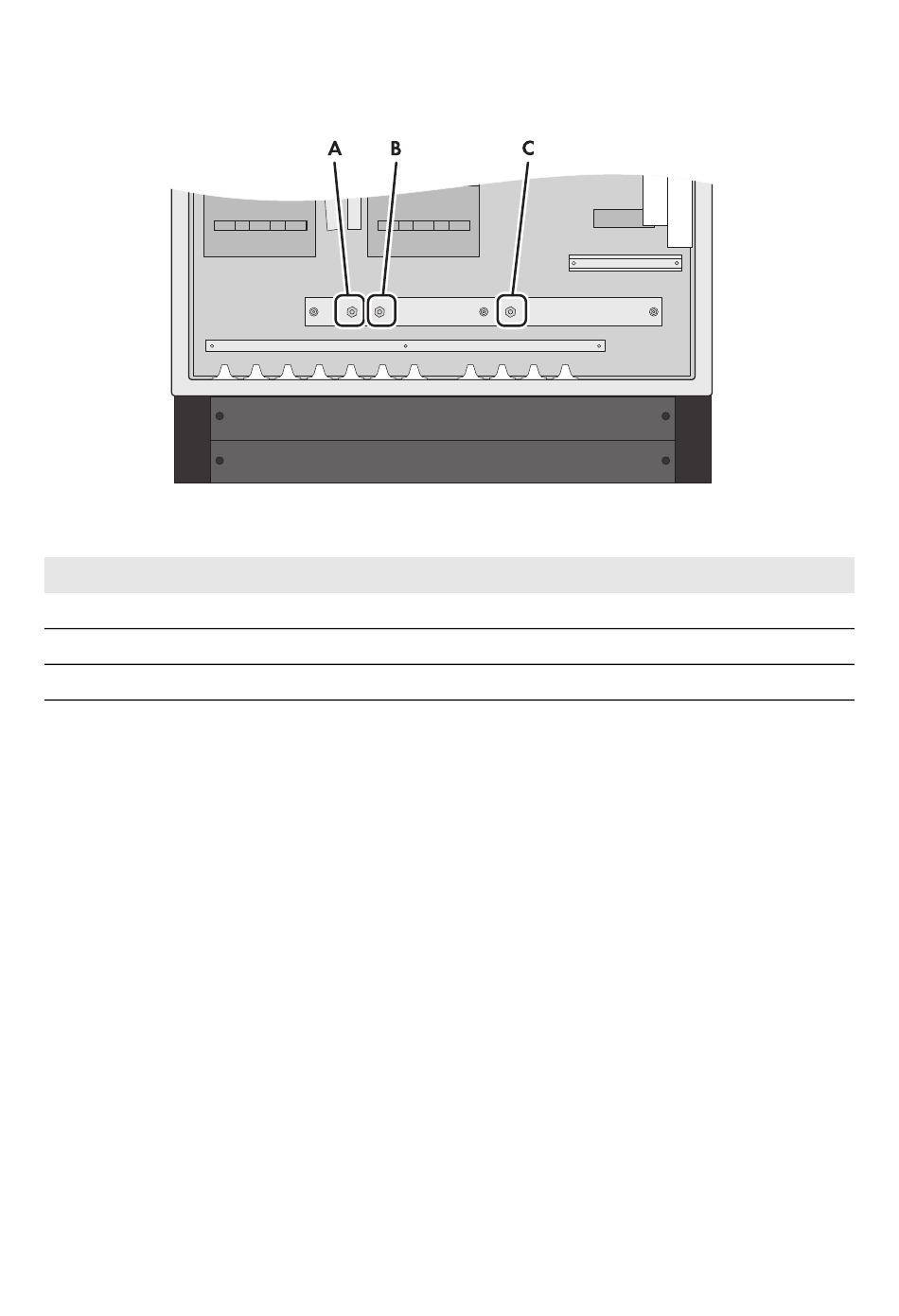

Abbildung 9: Sammelschiene zum Anschluss der Schutzleiter
Objekt Beschreibung
A PE-Anschluss Generator
B PE-Anschluss Verbraucher
C PE-Anschluss PV-Anlage
7.2 Multicluster Box öffnen
1. Multicluster Box mit dem mitgelieferten Schaltschrankschlüssel aufschließen.
2. Rechte Tür öffnen, bis Türsicherung einrastet.
3. Linke Tür mit Schwenkhebel entriegeln und öffnen, bis Türsicherung einrastet.
