7 Elektrischer Anschluss
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Leiterquerschnitt: maximal 300 mm²
☐ Außenleiter, Neutralleiter und Schutzleiter müssen denselben Leiterquerschnitt haben.
Vorgehen:
1. Die Anschlusskabel in die Multicluster Box einführen und vorbereiten (siehe
Kapitel 7.4, Seite 24).

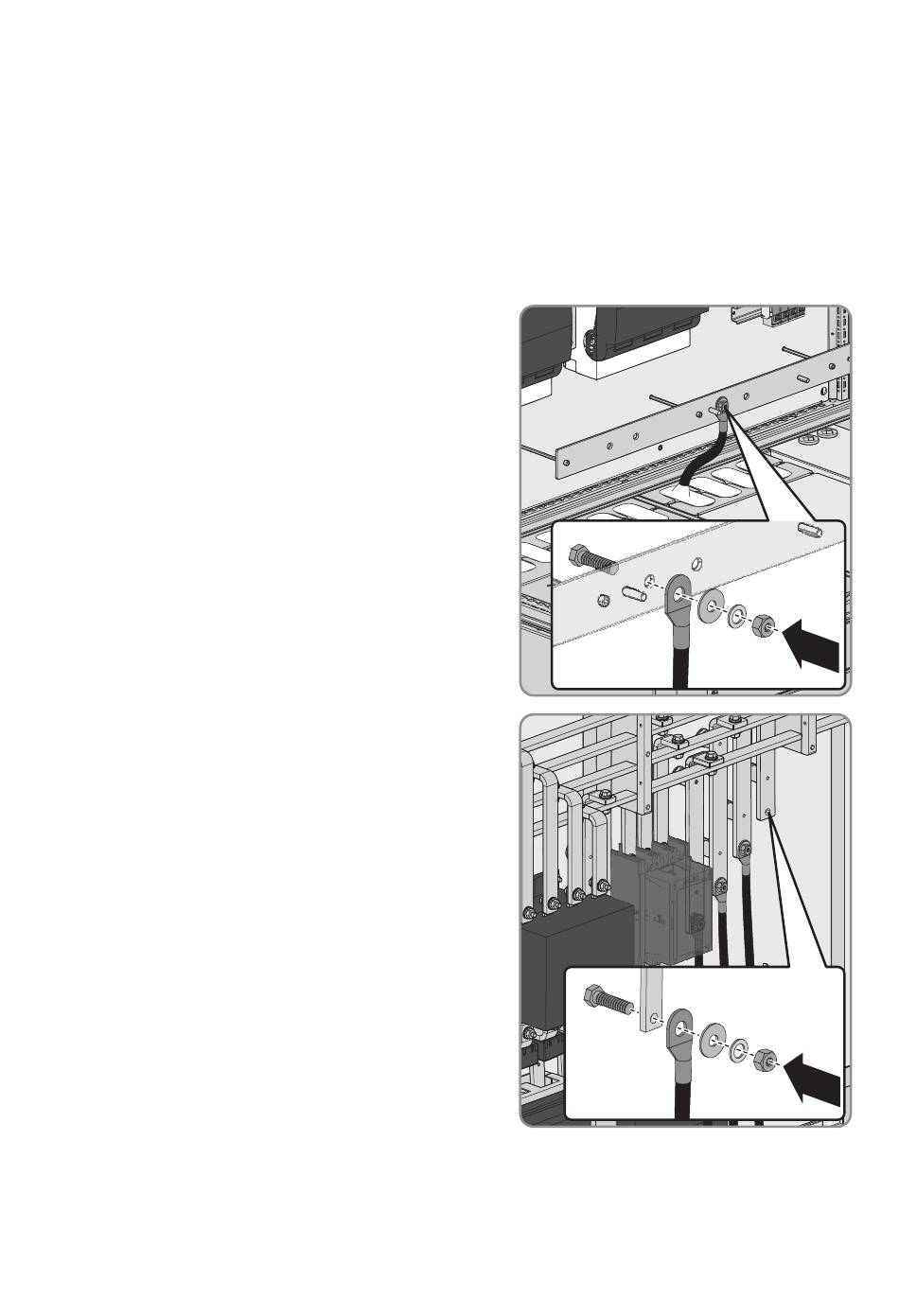

2. An die Erdungsschiene den Schutzleiter
anschließen (SW 19, Anzugsdrehmoment:
25 Nm). Dabei folgenden Schraubenaufbau
einhalten: Kopf der Schraube | Anschluss
Neutralleiter | Kabelschuh | Kotflügelscheibe |
Spannscheibe | Mutter.
3. An die Stromschienen MC-X3 PV-System den
Neutralleiter und die Außenleiter entsprechend der
Beschriftung anschließen (SW 19,
Anzugsdrehmoment: 25 Nm). Dabei folgenden
Schraubenaufbau einhalten: Kopf der Schraube |
Stromschiene | Kabelschuh | Kotflügelscheibe |
Spannscheibe | Mutter.
4. Das Anschlusskabel an der dafür vorgesehenen Kabelabfangschiene montieren. Dabei
mitgelieferte Kabelschellen und Gegenwannen verwenden.
Das Abfangen des Kabels sorgt für eine Zugentlastung des Kabels am Anschluss.
