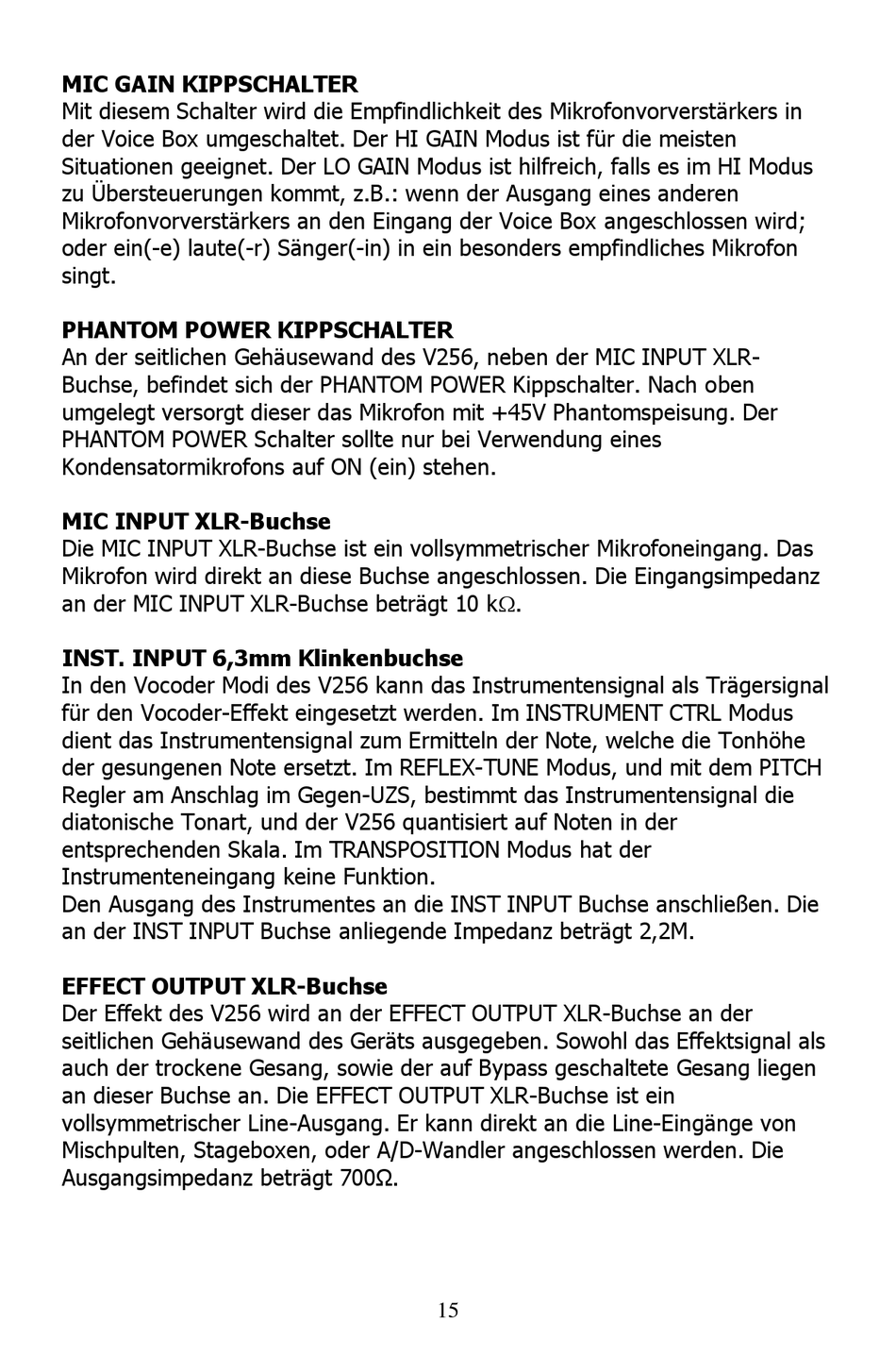

MIC GAIN KIPPSCHALTER
Mit diesem Schalter wird die Empfindlichkeit des Mikrofonvorverstärkers in
der Voice Box umgeschaltet. Der HI GAIN Modus ist für die meisten
Situationen geeignet. Der LO GAIN Modus ist hilfreich, falls es im HI Modus
zu Übersteuerungen kommt, z.B.: wenn der Ausgang eines anderen
Mikrofonvorverstärkers an den Eingang der Voice Box angeschlossen wird;
oder ein(-e) laute(-r) Sänger(-in) in ein besonders empfindliches Mikrofon
singt.
PHANTOM POWER KIPPSCHALTER
An der seitlichen Gehäusewand des V256, neben der MIC INPUT XLR-
Buchse, befindet sich der PHANTOM POWER Kippschalter. Nach oben
umgelegt versorgt dieser das Mikrofon mit +45V Phantomspeisung. Der
PHANTOM POWER Schalter sollte nur bei Verwendung eines
Kondensatormikrofons auf ON (ein) stehen.
MIC INPUT XLR-Buchse
Die MIC INPUT XLR-Buchse ist ein vollsymmetrischer Mikrofoneingang. Das
Mikrofon wird direkt an diese Buchse angeschlossen. Die Eingangsimpedanz
an der MIC INPUT XLR-Buchse beträgt 10 k.
INST. INPUT 6,3mm Klinkenbuchse
In den Vocoder Modi des V256 kann das Instrumentensignal als Trägersignal
für den Vocoder-Effekt eingesetzt werden. Im INSTRUMENT CTRL Modus
dient das Instrumentensignal zum Ermitteln der Note, welche die Tonhöhe
der gesungenen Note ersetzt. Im REFLEX-TUNE Modus, und mit dem PITCH
Regler am Anschlag im Gegen-UZS, bestimmt das Instrumentensignal die
diatonische Tonart, und der V256 quantisiert auf Noten in der
entsprechenden Skala. Im TRANSPOSITION Modus hat der
Instrumenteneingang keine Funktion.
Den Ausgang des Instrumentes an die INST INPUT Buchse anschließen. Die
an der INST INPUT Buchse anliegende Impedanz beträgt 2,2M.
EFFECT OUTPUT XLR-Buchse
Der Effekt des V256 wird an der EFFECT OUTPUT XLR-Buchse an der
seitlichen Gehäusewand des Geräts ausgegeben. Sowohl das Effektsignal als
auch der trockene Gesang, sowie der auf Bypass geschaltete Gesang liegen
an dieser Buchse an. Die EFFECT OUTPUT XLR-Buchse ist ein
vollsymmetrischer Line-Ausgang. Er kann direkt an die Line-Eingänge von
Mischpulten, Stageboxen, oder A/D-Wandler angeschlossen werden. Die
Ausgangsimpedanz beträgt 700Ω.
15
