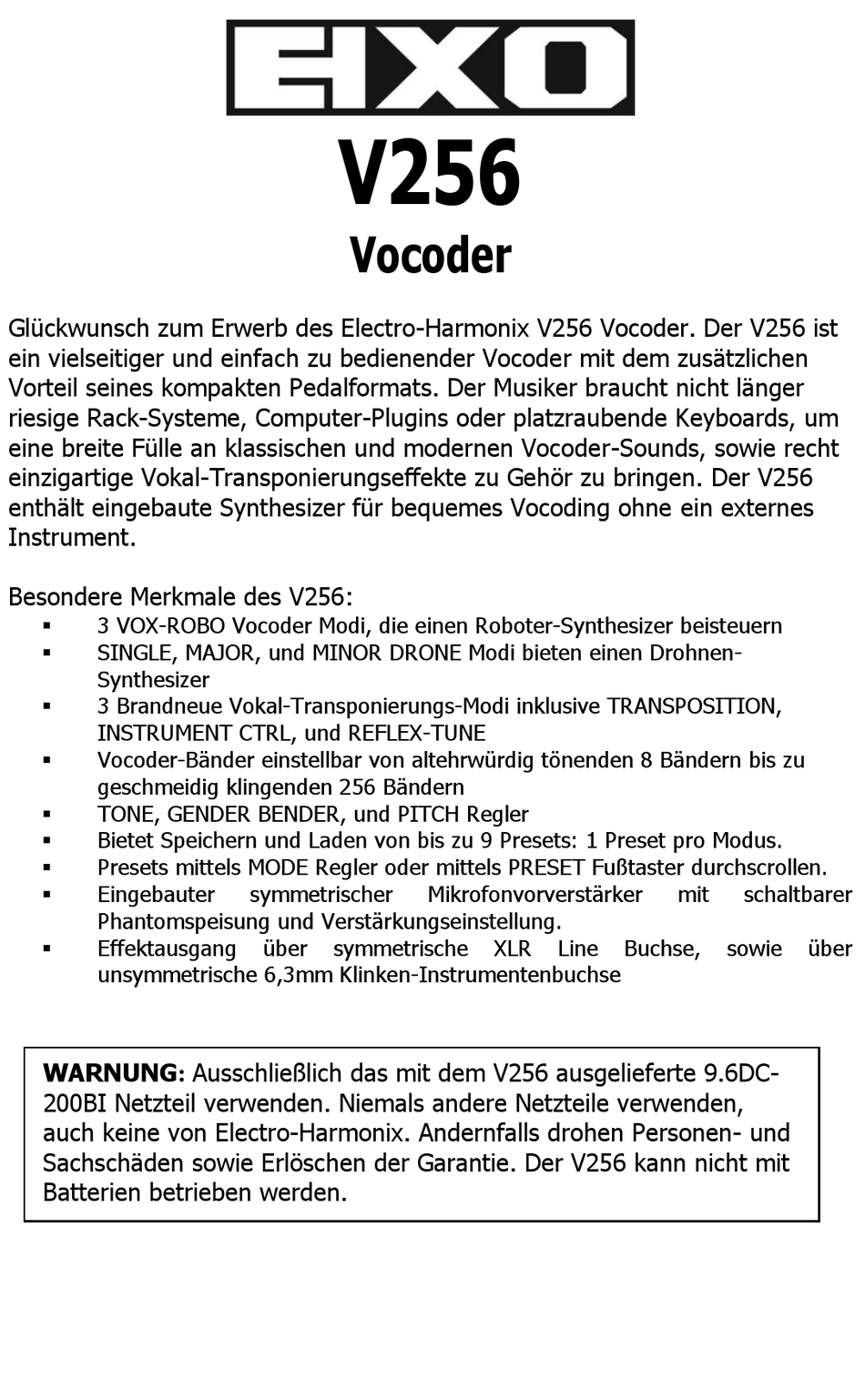

Glückwunsch zum Erwerb des Electro-Harmonix V256 Vocoder. Der V256 ist
ein vielseitiger und einfach zu bedienender Vocoder mit dem zusätzlichen
Vorteil seines kompakten Pedalformats. Der Musiker braucht nicht länger
riesige Rack-Systeme, Computer-Plugins oder platzraubende Keyboards, um
eine breite Fülle an klassischen und modernen Vocoder-Sounds, sowie recht
einzigartige Vokal-Transponierungseffekte zu Gehör zu bringen. Der V256
enthält eingebaute Synthesizer für bequemes Vocoding ohne ein externes
Instrument.
Besondere Merkmale des V256:
3 VOX-ROBO Vocoder Modi, die einen Roboter-Synthesizer beisteuern
SINGLE, MAJOR, und MINOR DRONE Modi bieten einen Drohnen-
Synthesizer
3 Brandneue Vokal-Transponierungs-Modi inklusive TRANSPOSITION,
INSTRUMENT CTRL, und REFLEX-TUNE
Vocoder-Bänder einstellbar von altehrwürdig tönenden 8 Bändern bis zu
geschmeidig klingenden 256 Bändern
TONE, GENDER BENDER, und PITCH Regler
Bietet Speichern und Laden von bis zu 9 Presets: 1 Preset pro Modus.
Presets mittels MODE Regler oder mittels PRESET Fußtaster durchscrollen.
Eingebauter
Phantomspeisung und Verstärkungseinstellung.
Effektausgang
unsymmetrische 6,3mm Klinken-Instrumentenbuchse
WARNUNG: Ausschließlich das mit dem V256 ausgelieferte 9.6DC-
200BI Netzteil verwenden. Niemals andere Netzteile verwenden,
auch keine von Electro-Harmonix. Andernfalls drohen Personen- und
Sachschäden sowie Erlöschen der Garantie. Der V256 kann nicht mit
Batterien betrieben werden.
V256
Vocoder
symmetrischer
über
symmetrische
Mikrofonvorverstärker
XLR
Line
mit
schaltbarer
Buchse,
sowie
über
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Electro-Harmonix V256 Vocoder
Inhaltszusammenfassung für Electro-Harmonix V256 Vocoder
- Seite 1 V256 Vocoder Glückwunsch zum Erwerb des Electro-Harmonix V256 Vocoder. Der V256 ist ein vielseitiger und einfach zu bedienender Vocoder mit dem zusätzlichen Vorteil seines kompakten Pedalformats. Der Musiker braucht nicht länger riesige Rack-Systeme, Computer-Plugins oder platzraubende Keyboards, um eine breite Fülle an klassischen und modernen Vocoder-Sounds, sowie recht einzigartige Vokal-Transponierungseffekte zu Gehör zu bringen.
-
Seite 2: Grundeinstellungen Mit Verstärkeranschluss
- SCHNELLSTART ANLEITUNG - GRUNDEINSTELLUNGEN MIT MISCHPULT ANSCHLUSS 1. Das Mikrofon mit einem symmetrischen XLR-Kabel an die MIC INPUT Buchse auf der rechten Seite des V256 anschließen. 2. Das Instrument mit einem Mono Instrumentenkabel an die INST INPUT Klinkenbuchse auf der rechten Seite des V256 anschließen. 3. -
Seite 3: Grundeinstellungen Vocoder
8. Die Werkseinstellung für den INST. OUTPUT des V256 ist ausschließlich 100% trockenes Instrumentensignal. Um den V256 in diesem Modus zu verwenden, muss der INST. OUTPUT Mix (BLEND) angepasst werden. 9. Den MIC BYPASS Fußtaster gedrückt halten, und den BLEND Regler einstellen. -
Seite 4: Grundeinstellungen Instrumentensteuerung
2. -BLEND MAX. UZS -BANDS 12 UHR -TONE 12 UHR -GENDER 12 UHR -PITCH 12 UHR 3. In dieser Einstellung beträgt die Vokaltransponierung Null. Unter Verwendung des XLR-Ausgangs den BLEND Regler auf Mittelstellung drehen, um einen leichten Doubletracking-Effekt zu erhalten. 4. -
Seite 5: Beschreibung Der Modi
- BESCHREIBUNG DER MODI - Der V256 bietet 9 Modi zur Auswahl. Jeder Modus stellt dem Musiker eine andere Klangfarbenpalette zur Verfügung. Je nach Modus können sich die Funktionen einiger der V256 Regler ändern. Des Weiteren wird sich die Funktionalität einiger der Voice Box Regler in bestimmten Modi ändern. In diesem Abschnitt wird jeder Modus beschrieben, zusammen mit der veränderten Funktionalität der Regler in jedem Modus. -
Seite 6: Die Freeze Funktion
VOX-ROBO Modus VOX-ROBO Modi 1, 2, und 3 sind identisch. Dies verschafft die Flexibilität, 3 verschiedene ROBO Presets zu speichern. Diese Modi können wie gewöhnliche Vocoder funktionieren, d.h. mit externem Instrument als Trägersignal; des Weiteren verfügen diese Modi über interne Robo- Synthesizer, die als Trägersignal verwendet, und mit dem Pitch Regler gesteuert werden können. - Seite 7 eingefrorene Sample kann auch in einem Preset gespeichert werden. Einfach den Preset speichern, während der MIC BYPASS Fußtaster gedrückt bleibt, und das Instrumenten-Sample wird eingefroren. Beim abrufen des Presets wird das eingefrorene Sample zusammen mit eventuell gespeicherten Drohnen abgerufen. Um das gespeicherte eingefrorene Sample zu löschen, den MIC BYPASS Fußtaster drücken ohne ein Instrument einzuspielen, oder den PITCH Regler bis zum Anschlag gegen den UZS drehen.
- Seite 8 Intervall auf die Stimmentransponierung angewendet. Die gespielten MIDI- Noten selbst spielen keine Rolle, nur das Intervall ist bedeutend. Wenn die MIDI-Noten losgelassen werden, kehrt die Transponierung wieder auf den mittels PITCH Regler eingestellten Wert zurück. INSTRUMENT CTRL In diesem Modus ersetzt der V256 die gesungene Tonhöhe durch die Tonhöhe eines externen Instruments.
-
Seite 9: Preset Speicherverfahren
dem Abschnitt “Bedienungsteile, Anzeigen & Anschlüsse”, Absatz “PITCH” auf, welche Tonarten durch die LEDs repräsentiert werden. Der BANDS Regler bestimmt, wie schnell sich die Tonhöhe von einer quantisierten Note zur nächsten ändert. Am Anschlag gegen den UZS ergibt sich die langsamste Änderung, und die natürlichste Darbietung. In der Mittelstellung werden die quantisierten Noten abrupt und ohne Vibrato geändert, was den dramatischsten Effekt erzeugt. -
Seite 10: Mit Dem Preset Fusstaster
MIT DEM PRESET FUSSTASTER 1. Um einen zuvor gespeicherten Preset mit dem PRESET Fußtaster zu laden, den PRESET Fußtaster drücken und wieder loslassen. Die PRESET LED leuchtet nun auf um anzuzeigen, dass der Preset für den momentan angewählten Modus geladen wurde. MERKE: Die aktuellen Reglerstellungen sind nicht mehr gültig. -
Seite 11: Bedienungsteile, Anzeigen & Anschlüsse
- BEDIENUNGSTEILE, ANZEIGEN & ANSCHLÜSSE - BLEND Dieser Regler bestimmt das Lautstärkeverhältnis zwischen trockenem Vokalsignal und V256 Effekt. Am Anschlag gegen den UZS ist nur das trockene Gesangssignal zu hören, d.h. 100% "Dry". Die Mittelstellung entspricht einem gleichwertigen Mix von trockenem Gesang und Effektsignal. Am Anschlag im UZS ist nur der Effekt des V256 zu hören, also 100% Effekt. - Seite 12 Regler im UZS gedreht wird, desto langsamer gleitet die Tonhöhe des Steuerinstruments zu neuen Noten über, mit der langsamsten Einstellung am Anschlag im UZS. Drehung des Reglers ab der Mittelstellung im Gegen-UZS hat den gleichen Effekt auf die Steuerungstonhöhe wie im UZS, aber nun werden auch die Änderungen der gesungenen Noten verlangsamt.
- Seite 13 Im TRANSPOSITION Modus steuert der PITCH Regler den Betrag der Transponierung von maximal +1 Oktave bis zu minimal -1 Oktave. Im INSTRUMENT CTRL Modus legt der PITCH Regler den Schwellwert für die Instrumentensteuerung fest. Wenn die Lautstärke des Instruments oberhalb der eingestellten Schwelle liegt, steuert das Instrument die Tonhöhe.
- Seite 14 VOX-ROBO 1 Modus. Der MODE Regler verfügt auch über eine Druckschalter-Funktion um Presets zu speichern und zu laden. Zum Laden eines Presets: MODE Regler drehen, um den gewünschten Modus anzuwählen, und dann kurz auf den MODE Reglerknopf tippen. Zum Speichern eines Presets: den MODE Regler drücken, und 3 Sekunden lang gedrückt halten.
-
Seite 15: Mic Gain Kippschalter
MIC GAIN KIPPSCHALTER Mit diesem Schalter wird die Empfindlichkeit des Mikrofonvorverstärkers in der Voice Box umgeschaltet. Der HI GAIN Modus ist für die meisten Situationen geeignet. Der LO GAIN Modus ist hilfreich, falls es im HI Modus zu Übersteuerungen kommt, z.B.: wenn der Ausgang eines anderen Mikrofonvorverstärkers an den Eingang der Voice Box angeschlossen wird;... - Seite 16 INST. OUTPUT 6,3mm Klinkenbuchse Der Instrumentenausgang des V256 gibt einen Mix aus entweder Effektsignal plus trockenem Instrumentensignal, oder Effektsignal plus MIDI- gesteuertem internen Synthesizer-Signal aus. Die Werkseinstellung ist 100% trocken, und folglich wird an dieser Buchse anfangs nur das trockene Instrumentensignal ausgegeben.
-
Seite 17: Control Change
MIDI IN Buchse Der V256 verfügt über eine 5-polige MIDI-IN Standardbuchse. Der interne Synthesizer des V256 kann über ein MIDI-Keyboard oder einen Sequenzer gespielt werden. Der interne Synthesizer ist auf die gleiche Weise wie andere Instrumente an der INST. OUTPUT Buchse zu hören. Steht der BLEND Regler auf 100% Dry, ist nur der trockene interne Synthi zu hören, der von einem MIDI-Kontroller "gespielt"... -
Seite 18: Technische Daten
V256 anschließen. Der V256 benötigt 9 bis 9,6V Gleichspannung (DC) bei 200mA, und einen Stecker mit negativem Innenpol. Niemals andere Netzteile verwenden, auch keine von Electro-Harmonix. Andernfalls drohen Personen- und Sachschäden sowie Erlöschen der Garantie. Der V256 kann nicht mit Batterien betrieben werden. - Seite 19 GARANTIEBESTIMMUNGEN und KONTAKTDATEN - Bitte Gerät online http://www.ehx.com/product-registration registrieren, oder die beigefügte Garantiekarte ausfüllen, und uns innerhalb von 10 Tagen nach dem Kauf zuschicken. Electro-Harmonix wird nach eigenem Ermessen Produkt, wegen Materialdefekts oder Herstellungsfehler funktionsuntüchtig ist, für den Zeitraum eines Jahres ab dem Kaufdatum reparieren oder ersetzen.
- Seite 20 Elektromagnetische Verträglichkeit / Konformitätserklärung Dieses Gerät ist geprüft worden und entspricht den Grenzwerten eines digitalen Geräts der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind so definiert, dass sie ausreichenden Schutz gegen störende Interferenzen in einer Wohnumgebung gewährleisten. Von diesem Gerät wird Energie in Form von Funkfrequenzen erzeugt, verwendet und womöglich ausgestrahlt, die, falls das Gerät nicht ordnungsgemäß...
