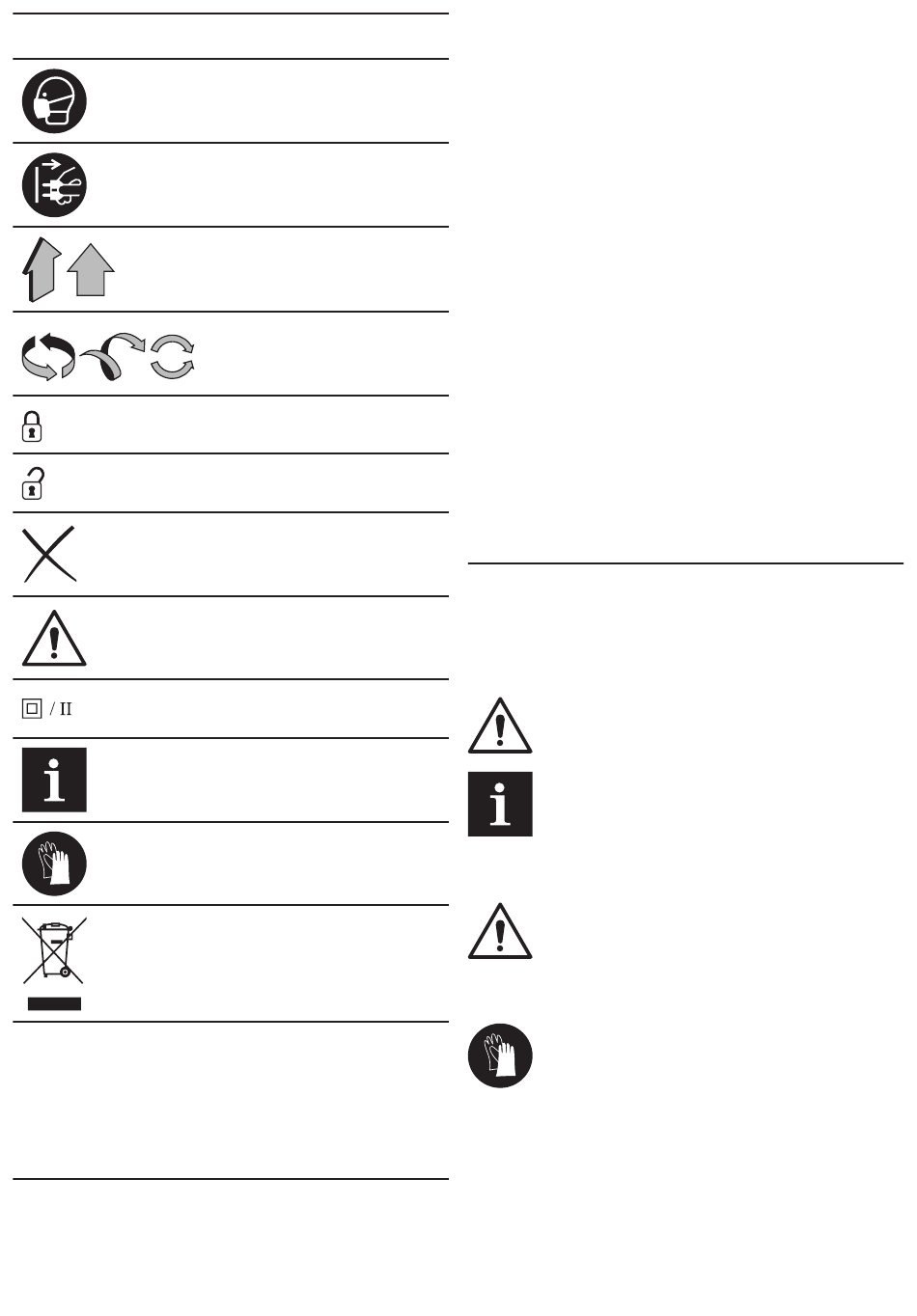

Symbol
Způsob použití elektronářadí
Toto nářadí se používá k řezání kamenných, mramoro-
vých a keramických dlaždic. Lze ho používat různými
způsoby (tzn. za sucha nebo za mokra) podle toho, o
jaký druh materiálu se jedná.
Elektronářadí je navrženo pro praváky.
Součásti elektronářadí
1 Tělo
2 Základová deska
Význam
Používejte respirátor.
Před instalací nebo nasta-
vením elektronářadí odpojte
od sítě.
Směr pohybu.
Směr otáčení.
Zablokovaný.
Odblokovaný.
Zakázáno�
Pozor. Důležité.
Dvojitá izolace / třída ochra-
ny�
Užitečné informace.
Používejte ochranné ruka-
vice�
Elektronářadí nevhazujte do
kontejneru s komunálním
odpadem�
3 Upínací šroub stupnice úhlu sklonu těla
4 Stupnice úhlu sklonu těla
5 Spínač zap. / vyp.
6 Pojistka pro spínač zap. / vyp.
7 Ochranný kryt
8 Upevňovací šrouby krytu odsávání prachu
9 Vnější příruba
10 Upínací šroub řezného kotouče
11 Upevňovací šroub vodítka
12 Značka řezu při 90° úhlu sklonu těla
13 Řezný kotouč *
14 Adaptér *
15 Hadice *
16 Šroub *
17 Ventil *
18 Přírubový klíč *
19 Nástrčný klíč *
20 Ventilační štěrbiny
21 Vřeteno
22 Vnitřní příruba
23 Stavěcí šroub svislé polohy těla
24 Šroub (zápustná hlava)
25 Filtr
* Volitelné příslušenství
Standardní dodávka nemusí obsahovat veškerá
příslušenství uvedená na obrázku nebo popsaná
v textu.
Montáž a nastavení součástí elektroná-
řadí
Než začnete provádět údržbu elektronářadí, vždy
je odpojte ze sítě.
Spojovací materiál nedotahujte příliš, za-
bráníte tak poškození závitu.
Montáž / demontáž / nastavení některých
prvků je stejné pro všechny modely elek-
tronářadí; v takovém případě nejsou u
obrázku uváděny specifické modely.
Nasazení / výměna řezného kotouče (viz obr. 1-5)
Nasaďte řezný kotouč a než začnete s
elektronářadím pracovat, aspoň na půl
minuty jej na zkoušku zapněte. Je přísně
zakázáno používat řezný kotouč, který by
mohl způsobovat radiální nebo axiální házení a vi-
brace elektronářadí.
Při dlouhotrvající práci se řezný kotouč
velmi zahřívá. Sejměte jej s použitím ru-
kavic. Snížíte tak rovněž riziko úrazu os-
třím.
• Elektronářadí namontujte na bok motoru, jak zob-
razují obr. 1.
• Přírubovým klíčem 18 držte vnější přírubu 9 a ná-
strčným klíčem 19 odšroubujte šroub 10. Vyjměte
šroub 10� Upozornění: šroub 10 má levý závit.
• Z vřetena 21 sejměte: vnější přírubu 9, řezný ko-
touč 13 a vnitřní přírubu 22 (viz obr� 2)�
• Upevňovací prvky vyčistěte měkkým kartáčem a na
vřeteno 21 nasaďte: vnitřní přírubu 22, řezný kotouč 13
