Tæthedsgrad .............................................. IP50
Vægt DC / universelt forsynet .................... 125 g / 165 g
Indgang:
Måleområde ................................................ -50...+50 mADC
Min. måleområde (span) ............................. 0,53 mADC
Max. nulpunktsforskydning ........................ 50% af max. værdi
Indgangsmodstand..................................... Nom. 50 Ω
Spænding:
Måleområde ................................................ - 250...+250 VDC
Min. måleområde (span) ............................. 27 mVDC
Max. nulpunktsforskydning ........................ 50% af max. værdi
Indgangsmodstand..................................... >1 MΩ...<10 MΩ
Strømudgang:
Signalområde.............................................. 0...20 mA
Min. signalområde ...................................... 4 mA
Max. nulpunktsforskydning ........................ 20% af max. værdi
Belastning (max.) ........................................ 20 mA / 1000 Ω / 20 VDC
Belastningsstabilitet.................................... < ±0,01% af span / 100 Ω
Strømbegrænsning ..................................... 23...28 mA
Spændingsudgang via intern shunt:
Signalområde.............................................. 0...10 VDC
Min. signalspan........................................... 200 mVDC
Max. nulpunktsforskydning ........................ 20% af max. værdi
Belastning (min.) ......................................... 500 kΩ
Bufferet spænding .................................... Min. 0,2...1 VDC / max. 0...20 VDC
Max. belastning .......................................... 10 mA
Overholdte myndighedskrav:
EMC 89/336/EØF, Emission....................... EN 50 081-1, EN 50 081-2
Immunitet....................... EN 50 082-2, EN 50 082-1
Emission og immunitet....................... EN 61 326
LVD 73/23/EØF ........................................... EN 61 010-1
PELV/SELV .................................................. IEC 364-4-41 og EN 60 742
Af span = Af det aktuelt valgte område
8
Standard:

BESTILLINGSSKEMA:

Type Indgang Udgang
2284 0...20 mA : A Speciel
4...20 mA : B 0...20 mA : 1
0...1 V : C 4...20 mA : 2
0,2...1 V : D 0...5 mA : 3
0...10 V : E 0...1 V
2...10 V : F 0,2...1 V : 5
0...2,5 V : G 0...10 V
-10...+10 V : H 2...10 V
Speciel : X 0...2,5 V : 8

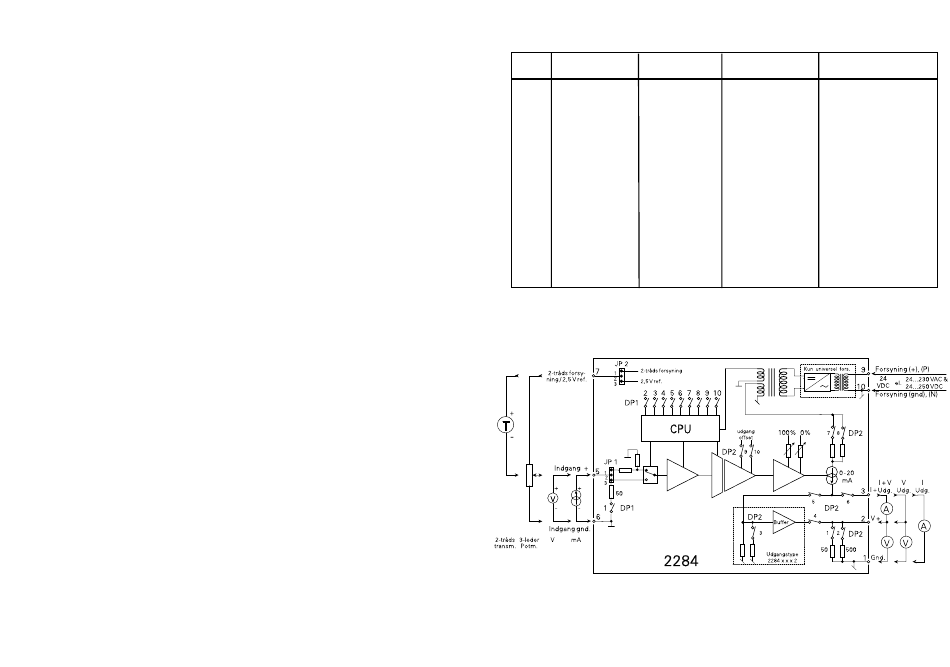

BLOKDIAGRAM:

Forsyning Udgangstype
: 0 24 VDC : D Standard
24...230 VAC Bufferet spænding : 2
&
24...250 VDC: P
: 4
: 6
: 7
: 1
