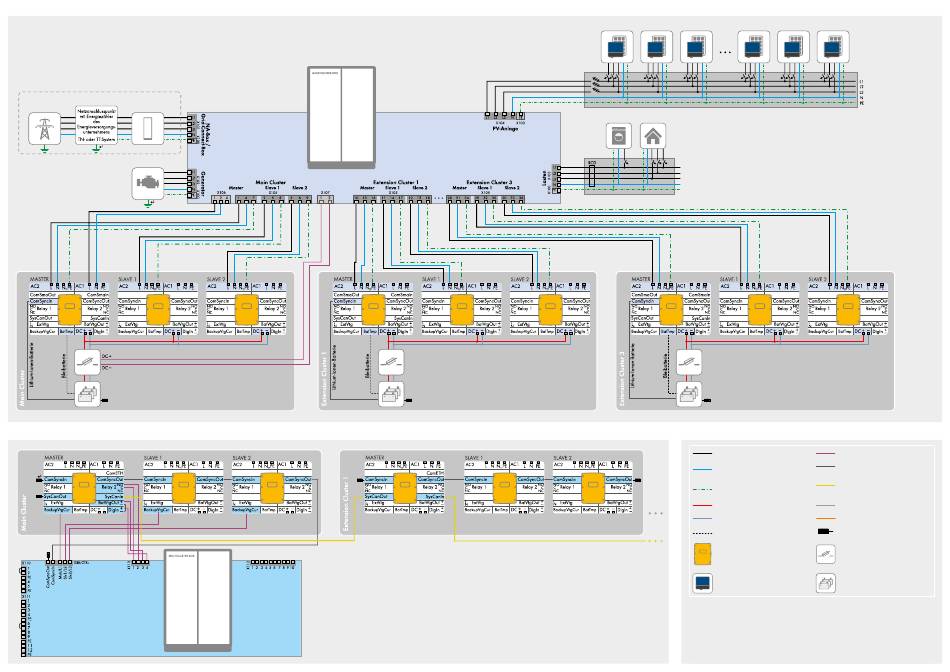

VERSCHALTUNG LEISTUNGSKABEL FÜR SYSTEME MIT MULTICLUSTER-BOX
Wenn anstatt des Generators das öffentliche Stromnetz als externe Energiequelle direkt an die Multicluster-
Box angeschlossen wird, müssen die vor Ort gültigen Normen und Richtlinien beachtet werden. Des Weite-
ren muss in diesem Fall das öffentliche Stromnetz zwingend an den Generatoreingang der Multicluster-Box
angeschlossen werden. Gehen Sie beim Anschluss des öffentlichen Stromnetzes direkt an die Multicluster-
Box so vor, wie für den Generator beschrieben.
Optional für Gen-Grid
ÖFFENTLICHES
GRID-CONNECT-
STROMNETZ
BOX
GENERATOR
VERSCHALTUNG DATEN- UND STEUERKABEL − Für Systeme mit Generator oder öffentlichem Stromnetzes direkt an die Multicluster-Box
Wenn die Multicluster-Box ohne Grid-Connect-Box
installiert wird, müssen folgende Drahtbrücken gesetzt
werden:
- Anschlussklemmen X110:1 und X110:2
- Anschlussklemmen X111:6 und X111:7
PV-ANLAGE
VERBRAUCHER
Verbraucher-Hauptverteiler
LEGENDE
Außenleiter
Neutralleiter
Schutzleiter
Kabel DC+
Kabel DC−
Batterietemperatursensor
Sunny Island
PV-Wechselrichter
Bemerkung:
Am Master des Main Cluster DigIn- und BatVtg- brücken.
Datenkabellänge max. 30 m
*
Multicluster-System nach den vor Ort gültigen Normen und Richtlinien am
1
Netzanschlusspunkt erden.
*
Bei Einsatz eines Generators Multicluster-System am Generator erden.
2
*
Wenn keine Lithium-Ionen-Batterie angeschlossen ist, muss der Abschlusswiderstand
3
gesteckt sein.
PV-Hauptverteiler
Steuer- und Messsignale-Kabel
Datenkabel für die interne
Kommunikation der Cluster
Datenkabel für die Multicluster-
Kommunikation
WAN
Speedwire
Abschlusswiderstand
Batteriesicherung
Batterie
