2.
Der optional verwendete Überspannungsschutz MBG
S-PRO kann anschließend montiert werden. Dieser
ist auch für die Außenmontage geeignet (Schutz-
klasse: IP55). Meinberg empfiehlt jedoch eine Instal-
lation in geschlossenen Räumen, möglichst kurz nach
Wandeintritt des Antennenkabels, um das Risiko von
Überspannungsschäden, z.B. durch Blitzeinschlag, zu
minimieren.
Schließen Sie das andere Ende des Antennenkabels
an die Buchse des Überspannungsschutzes an.
3.
In diesem Schritt wird das mitgelieferte Koaxial-
kabel zwischen Überspannungsschutz und Empfänger
angeschlossen.

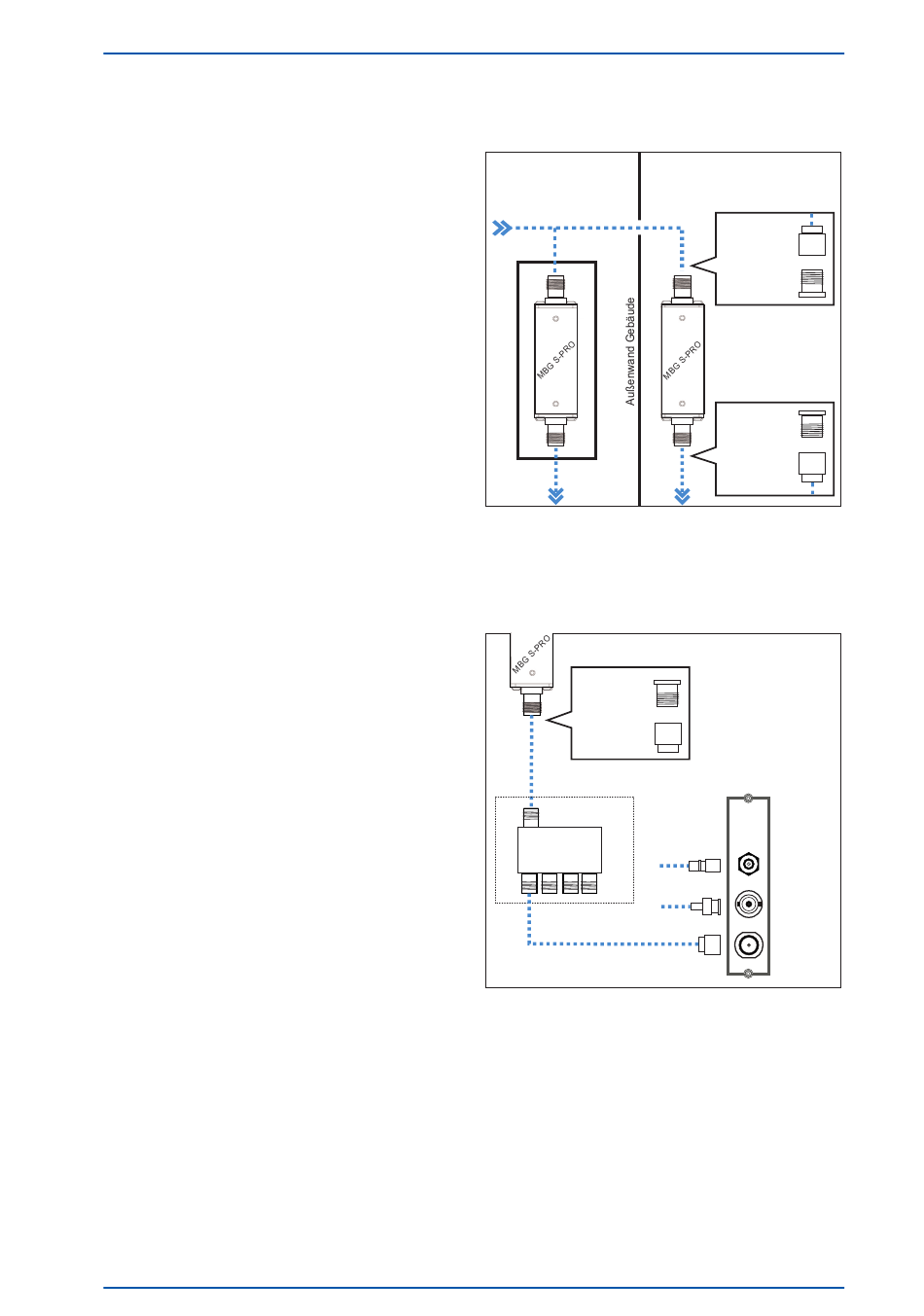

GNSS MULTI BAND Antenna
Außenmontage
Innerhalb eines wasserdichten
Gehäuses.
Antennenverteiler
Datum: 25. Februar 2020
4 Installation GNSS Multiband Antenne
Innenmontage (empfohlen)
Kurz nach Wandeintritt des
Antennenkabels!!!
N-Norm (Stecker)
N-Norm (Buchse)
N-Norm (Buchse)
N-Norm (Stecker)
N-Norm (Buchse)
N-Norm (Stecker)
Empfänger
Optional
GNSS
SMA (Stecker)
BNC (Stecker)
N-Norm (Stecker)
SMA (Buchse)
BNC (Buchse)
N-Norm (Buchse)
