Betriebsanleitung KAL 84
4
Pneumatischer Anschluss
Das zu kalibrierende Gerät wird über ein Y-Stück folgendermaßen an das KAL 84 angeschlos-
sen:

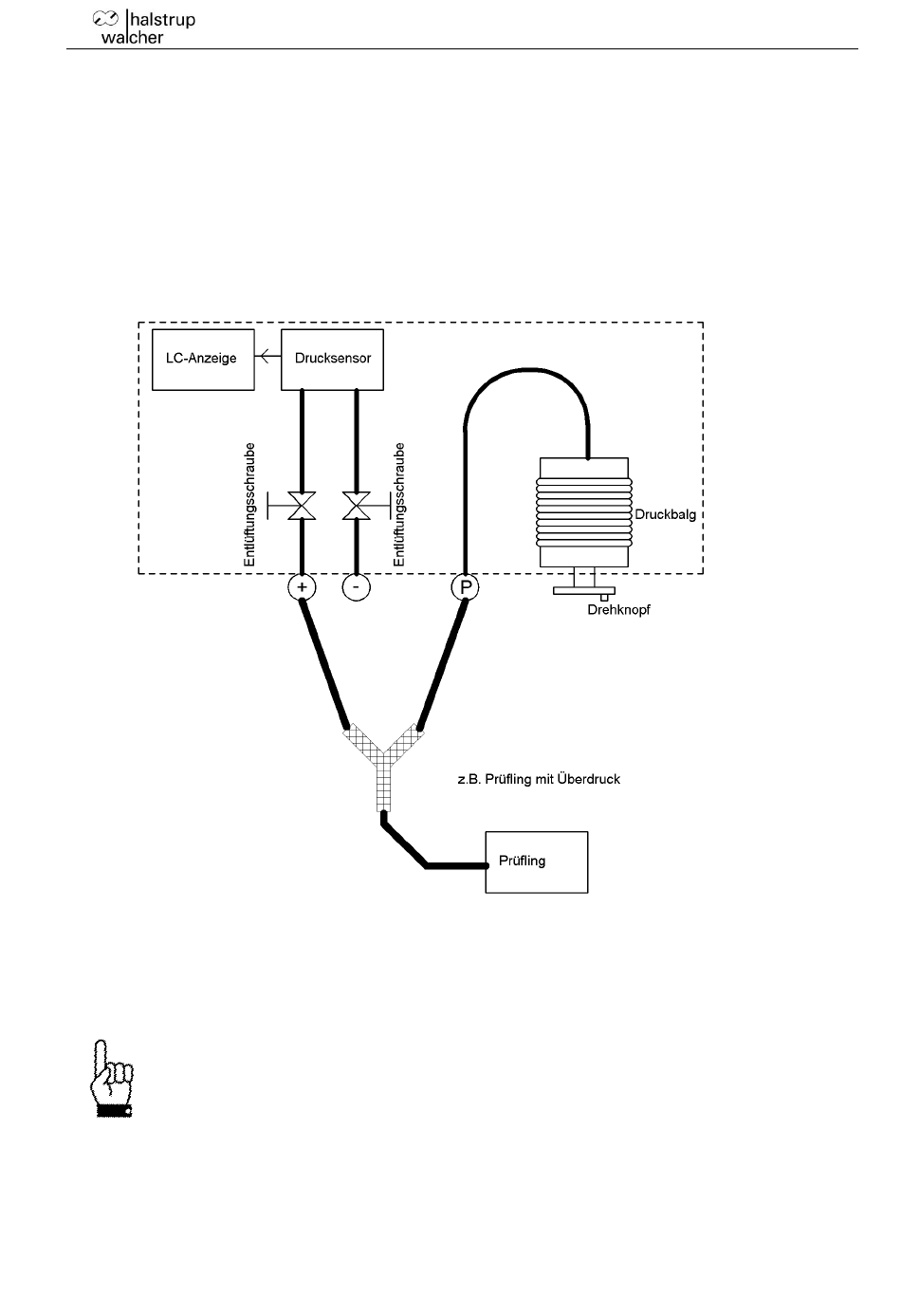

Abbildung 2 Pneumatischer Anschluss
Reicht aufgrund eines sehr großen Volumens des Prüflings der Druckbalg zur Druckerzeugung
nicht aus, so ist zusätzlich die Handpumpe (optional im Lieferumfang) über ein weiteres Y-Stück
zu verwenden.
Vorsicht beim Verwenden der Handpumpe. Hier werden schnell sehr hohe
Drücke erreicht, die den Drucksensor des Geräts zerstören können. Besonders
bei Geräten mit kleinen Messbereichen ist die Handpumpe sehr vorsichtig zu
gebrauchen.
