LED Anzeige
Init blau: während der Initialisierung, danach
grün: der Oszillator hat Betriebstemperatur
Nav. grün: Positionsbestimmung erfolgreich
Ant rot: die Antenne ist defekt oder nicht
korrekt angeschlossen
gelb: die Uhr wird über ein externes
Signal synchronisiert - MRS Modus (PPS, IRIG ...)
Fail rot: die Zeit ist nicht synchron

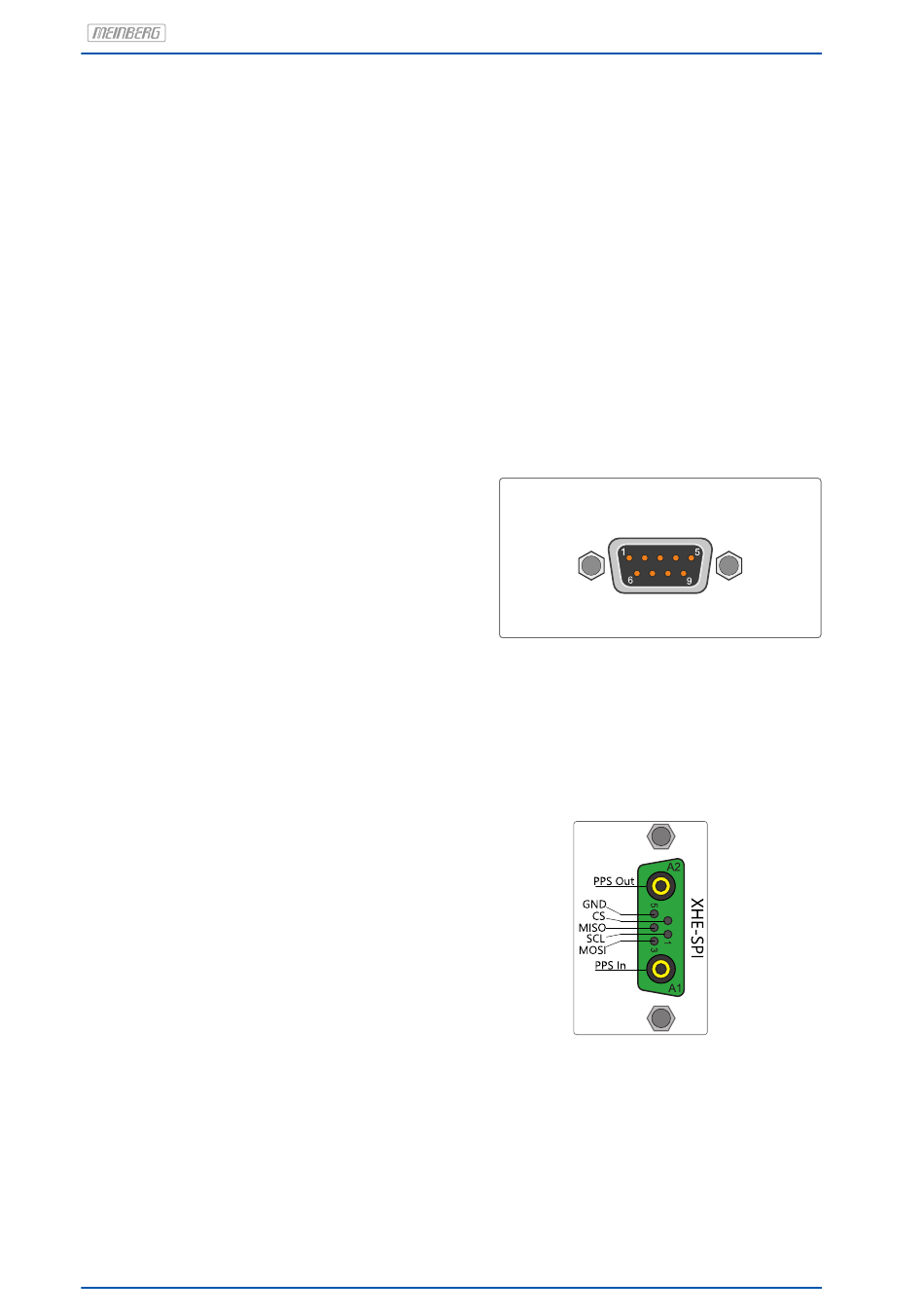

Belegung des DSUB9 Steckers:
Pin 2: RxD
Pin 3: TxD
Pin 5: GND
Synchronisation mit PPS + String:
Pin 1: PPS
Pin 2: String *
* Folgende Timestrings (Zeittelegramme) können
verwendet werden:
NMEA RMC
NMEA ZDA
Meinberg Standard
Uni Erlangen
Belegung des optionalen XHE-SPI Steckers:
A1: PPS In
A2: PPS Out
Pin 1: SCL_Out (SPI Clock)
Pin 2: CS (Chip Select)
Pin 3: MOSI (Master Out, Slave In)
Pin 4: MISO (Master In, Slave Out)
Pin 5: GND
Achtung: Diesen Stecker nur zum Anschluss eines
Rb
MEINBERG IMS-XHE
häuses verwenden.
50
Rubidium Erweiterungsge-
