2. LEITUNGEN
a.

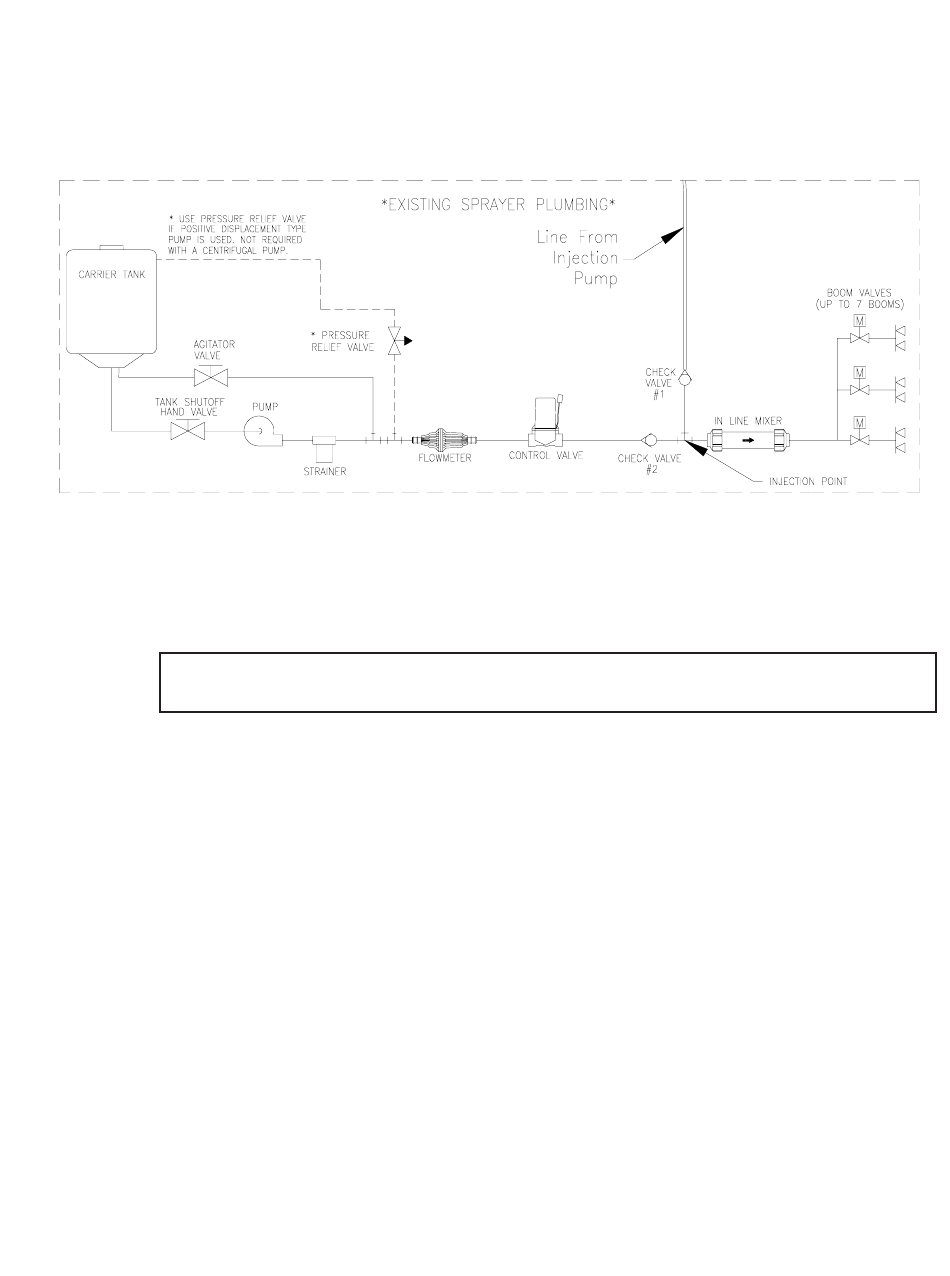

Referenz-Leitungsdiagramm
b.
Den bestehenden Trägerleitungen müssen folgende zusätzliche Bauteile hinzugefügt
werden. Diese Bauteile müssen wie oben dargestellt verlegt werden.
HINWEIS:
c.
Das RS-Ventil Nr. 2 und der Inline-Mischer müssen ausreichend groß dimensioniert sein,
um einen übermäßigen Druckabfall zu vermeiden. Siehe obenstehende Abbildung.
d.
Der Einspritzpunkt sollte sich so nahe wie möglich an den Teilbreitenventilen befinden.
LEITUNGSDIAGRAMM
RS-Ventil Nr. 1
RS-Ventil Nr. 2
Inline-Mischer
Rückschlagventile und Inline-Mischer sind in Sätzen nicht enthalten.
Diese müssen getrennt bestellt werden. Für die Auswahl siehe Seite 8.
7
