VORGEHENSWEISE ZUM PRÜFEN VON KABELN
2) EINSPRITZPUMPE LÄUFT NICHT (Fortsetzung)

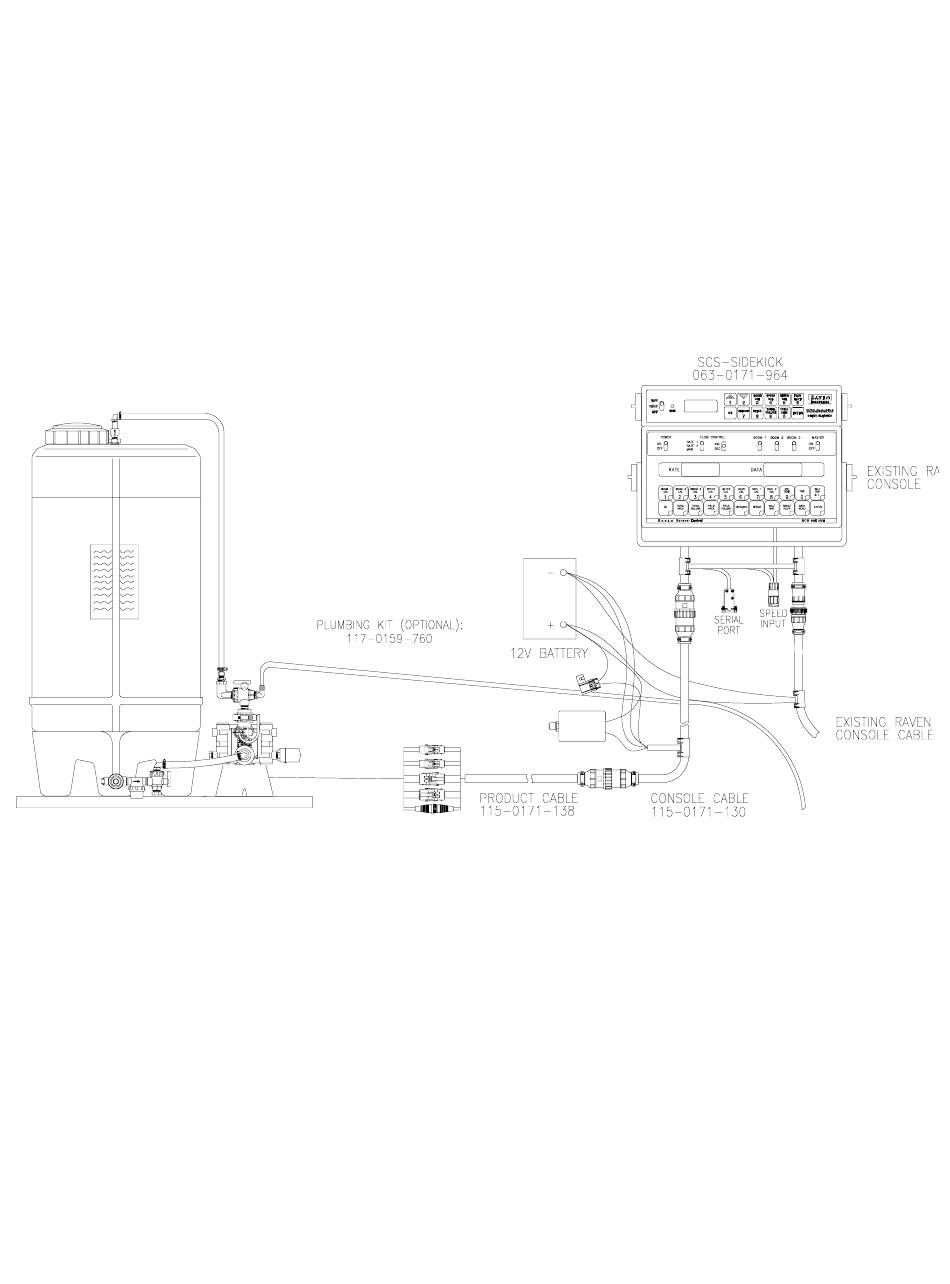

A) Ref. Kabel 115-0171-130 & 115-0171-138 Schaltplan (Konsolenkabel & Produktkabel).
1) Überprüfen Sie, ob die 30 A Sicherung intakt ist.
2) Überprüfen Sie, ob am Sicherungshalter 12 Volt anliegen. Überprüfen Sie, ob die weißen
Kabel am Minuspol der Batterie angeklemmt sind.
B) Überprüfen Sie die Anschlussklemmen auf Korrosion.
C) Überprüfen Sie, ob Pin A des Steckers für den Antriebsmotor mit 12 V Gleichstrom versorgt
wird. Benutzen Sie Pin B für die negative Spannungsreferenz.
Pin B des zum Antriebsmotor gehörigen Steckers erhält bei laufendem Motor Impulse. Auf
diese Weise wird die Geschwindigkeit des Motors geändert. Ein Impuls, der Pin B für lange Zeit
bei 0 Volt hält lässt den Motor schneller laufen als ein Impuls, der Pin B für eine kurze Zeit bei
0 V Gleichstrom hält.
D) Prüfung des Antriebsmotors
1) Nutzen Sie die OHM Messfunktion eines Multitesters, um den Widerstand des
Antriebsmotors zu messen. Er sollte weniger als 3 Ohm betragen.
E) Eine andere Methode, um den Antriebsmotor zu prüfen, besteht darin, Pin A des Motors mit
+12 V Gleichstrom und Pin B mit 0 V Gleichstrom zu versorgen. Der Motor sollte mit voller
Drehzahl laufen.
ANHANG 3
33
