VORGEHENSWEISE ZUM PRÜFEN VON
GESCHWINDIGKEITSSENSOR-VERLÄNGERUNGSKABELN
Trennen Sie das Verlängerungskabel vom Kabel der Drehzahlsensor-Baugruppe. Halten Sie den
Stecker des Verlängerungskabels so, dass die Einkerbung in die 12-Uhr-Position zeigt.

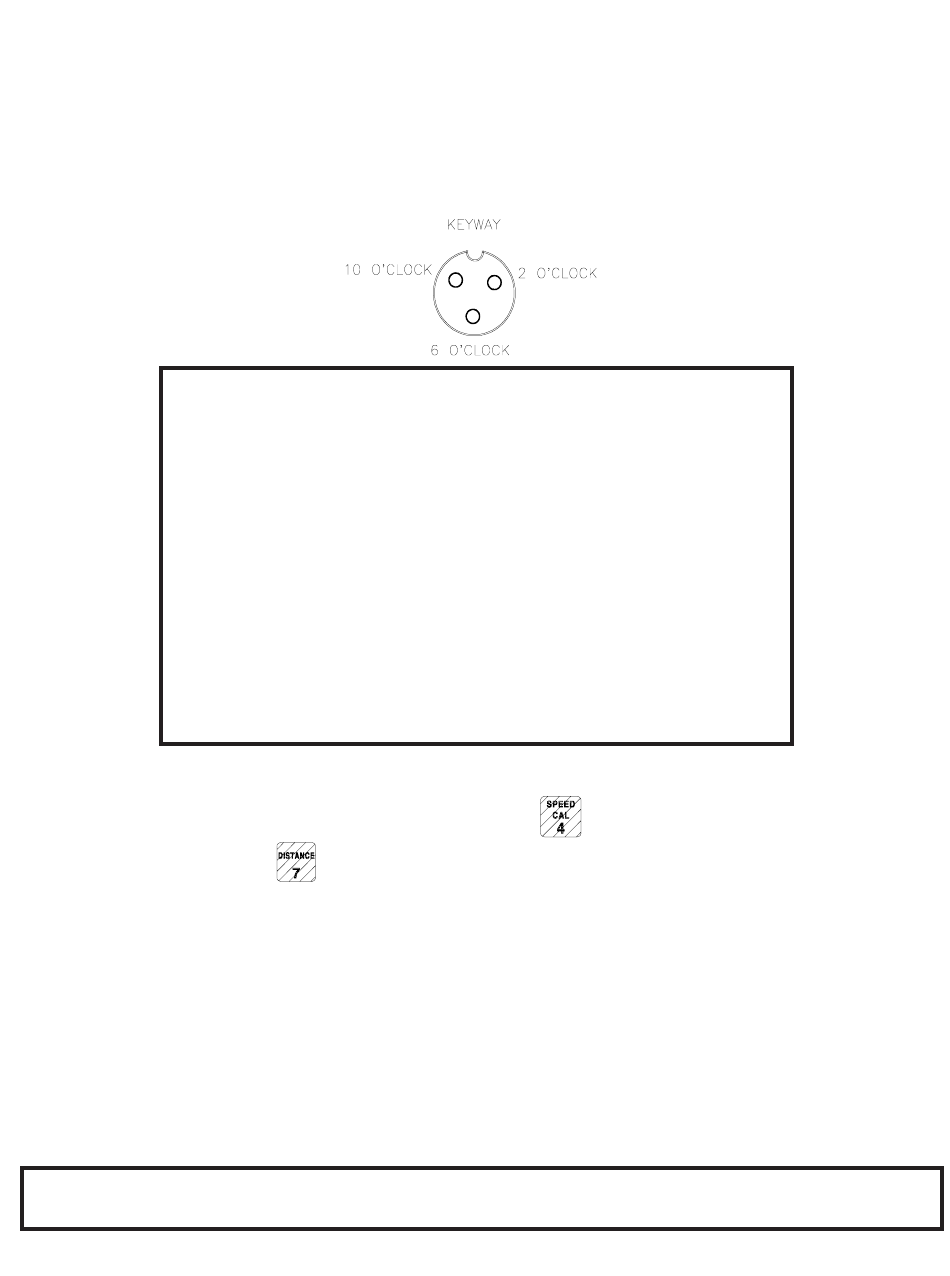

PIN ZUORDNUNGEN
Die Buchse auf der 2-Uhr-Position führt Strom, wenn SCS Sidekick
Die Buchse auf der 10-Uhr-Position ist die Masse.
Die Buchse auf der 6-Uhr-Position ist das Signal.
VOLTSTÄRKEN
1) Buchsen von der 10-Uhr- bis zur 6-Uhr-Position = +5 V Gleichstrom.
2) Buchsen von der 10-Uhr- bis zur 2-Uhr-Position = +5 V Gleichstrom.
Wenn keine +5 V Gleichstrom vorhanden sind, ziehen Sie das
Durchflusssensor-Kabel ab . Wenn die Geschwindigkeitsanzeige
wieder hergestellt ist, testen Sie das Kabel des Durchflusssensors
gemäß Anhang "VORGEHENSWEISE ZUR PRÜFUNG VON
DURCHFLUSSMESS-KABELN".
VORGEHENSWEISE ZUM PRÜFEN VON KABELN:
l) Geben Sie eine SPEED CAL Zahl von 9999 in Taste
2) Drücken Sie die Taste
3) Überbrücken Sie mit einem kleinen Schaltdraht (oder einer Büroklammer) die Buchsen auf der 10
Uhr- und auf der 6 Uhr-Position mit mehreren kurzen Berührungen. Jedes Mal, wenn ein Kontakt
hergestellt wird, sollte sich die DISTANCE total (Gesamtentfernung) schrittweise um einen oder
mehrere Zähler erhöhen.
4) Führen Sie die oben stehenden Spannungsüberprüfungen durch.
5) Nimmt DISTANCE nicht zu, entfernen Sie den Kabelabschnitt und wiederholen den Test an dem am
nächsten zu der Konsole gelegenen Stecker. Wechseln Sie defekte Kabel, falls erforderlich, aus.
6) Wenn alle Kabel die Prüfung bestanden haben, ersetzen Sie den Drehzahlsensor.
HINWEIS: Nach Abschluss der Prüfung und vor Beginn der Anwendung, geben Sie wieder den
korrekten SPEED CAL Wert ein.
