VORGEHENSWEISE ZUM PRÜFEN DES
FÖRDERSTROMÜBERWACHUNGSSENSORS

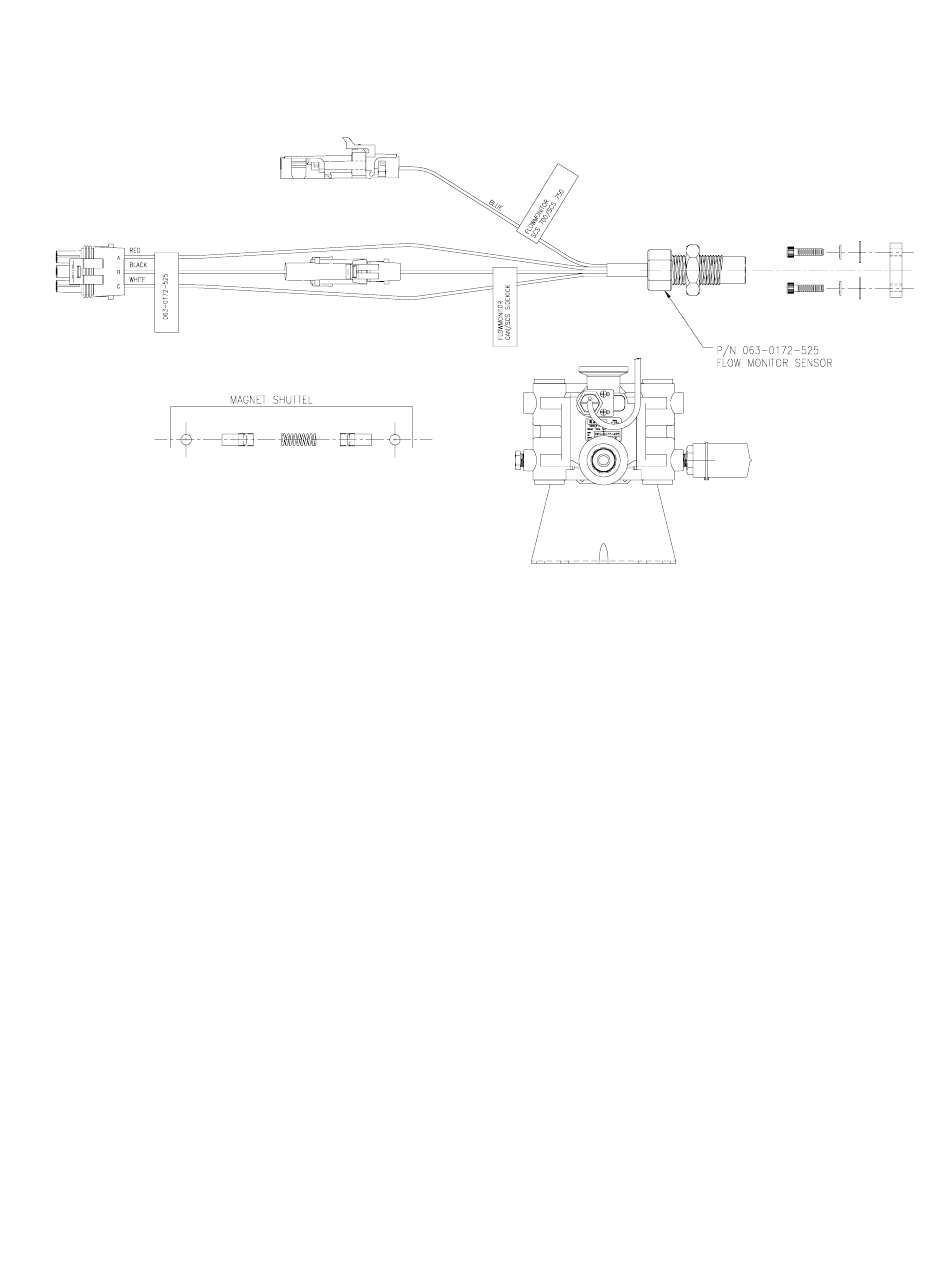

1) Die obenstehende Zeichnung zeigt das Förderstrom-Überwachungssystem, wie es in der RAVEN
SIDEKICK-Pumpe vorgefunden wird. Im Betrieb bewegt sich der Magnetträger innerhalb der
Förderstrom-Überwachungssammelleitung hin und her, sobald Flüssigkeit gepumpt wird. Der
Förderstrom-Überwachungssensor registriert die Bewegungen des Magnets, wenn die Magnetpole
die Vorderseite des Förderstrom-Überwachungssensors passieren. Eine rote LED-Anzeige blinkt,
wenn die Bewegung des Magnetträgers registriert wird.
2) Die SCS SIDEKICK-Konsole überwacht die Ausgabe des Förderstrom-Überwachungssensors.
Damit eine Auslösung des Förderstrom-Alarms unterbleibt, muss die Konsole einen Impuls des
Förderstrom-Überwachungssensors registrieren, wie durch die blinkende LED am Sensor oder
durch die Betriebsleuchte an der Konsole angezeigt wird. Wenn die LED ununterbrochen leuchtet
oder erloschen ist, ist der Förderstrom-Alarm aktiv. In einigen Fällen kann das Problem dadurch
gelöst werden, dass der Förderstrom-Überwachungssensor nach links oderrechts justiert wird. In
anderen Fällen muss der Magnetträger möglicherweise gereinigt werden. Siehe: VORGEHENSWEISE
ZUM ANPASSEN DES ANSPRECHVERHALTENS: GEHÄUSE FÖRDERSTROM-
ÜBERWACHUNGSSENSOR
3) Um den Sensor allein zu testen:
a) Entfernen Sie den Sensor vom Gehäuse.
b) Trennen Sie den 2-poligen Stecker vom Antriebsmotor.
c) Schalten Sie den OFF/HOLD/RUN Schalter der Sidekick-Konsole auf RUN. Bringen Sie bei der
SCS 440-Konsole den Hauptschalter und den Schalter für Teilbreite 1 in die Position ON. Der
Förderstrom-Alarm an der Sidekick-Konsole wird ausgelöst.
d) Halten Sie abwechselnd den Nord- und den Südpol eines Magneten gegen die Sensorfläche.
Sobald der Förderstrom-Überwachungssensor die wechselnde Polarität des Magneten entdeckt,
überprüfen Sie, ob die LED-Anzeige am Sensor erlischt. Eine Aktivierung des Förderstrom-
Alarms an der Konsole sollte ebenfalls unterbleiben, solange die LED des Förderstrom-
Überwachungssensors blinkt.
4) Spezifikation der Anschlusspole am Sensor:
A = +12 V Gleichstrom; B = Signal; C= 0 V Gleichstrom
5) Um diesen Kabelabschnitt zu testen, überbrücken Sie mehrmals kurz zwischen Pin A und B.
Bei intaktem Kabel blinkt die Betriebs-LED an der Konsole.
HINWEIS: Schalterstellung an der Konsole wie in Schritt 3 weiter oben.
ANHANG 9
P/N 063-0171-979
39
