VORGEHENSWEISE ZUM PRÜFEN VON DOSIERSENSOR-

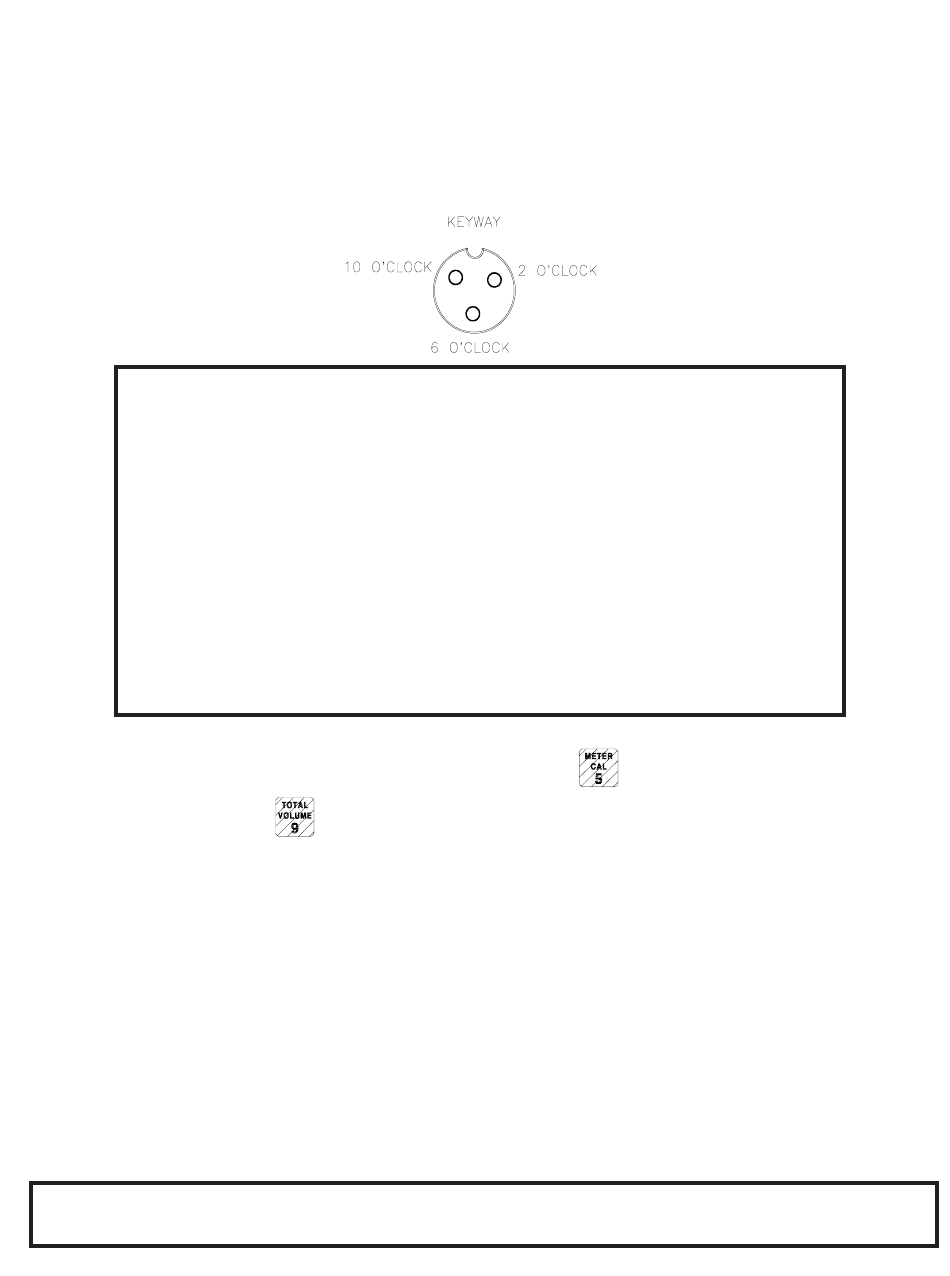

Trennen Sie das Kabel vom Dosiereinrichtungssensor. Halten Sie das Dosiereinrichtungssensor-Kabel so,
dass die Einkerbung in die 12-Uhr-Position zeigt:
PIN ZUORDNUNGEN
Die Buchse auf der 2-Uhr-Position ist die Erdung.
Die Buchse auf der 10-Uhr-Position ist die Stromversorgung.
Die Buchse auf der 6-Uhr-Position ist das Signal.
VOLTSTÄRKEN
1) Buchsen von der 2-Uhr- bis zur 6-Uhr-Position = +5 V Gleichstrom.
2) Buchsen von der 2-Uhr- bis zur 10-Uhr-Position = +5 V Gleichstrom.
Wenn keine +5 V Gleichstrom vorhanden sind, ziehen Sie das Kabel des
Drehzahlsensors ab Nach Wiederherstellung der Durchflussanzeige,
prüfen Sie das Kabel der
"VORGEHENSWEISE ZUM PRÜFEN DER VERLÄNGERUNGSKABEL
DES GESCHWINDIGKEITSSENSORS".
VORGEHENSWEISE ZUM PRÜFEN VON KABELN:
1) Geben Sie einen METER CAL Wert von eins (1) in Taste
2) Drücken Sie die Taste
3) Schalten Sie die Teilbreitenschalter und den MASTER Schalter der zugehörigen Konsole auf ON.
4) Überbrücken Sie mit einem kleinen Schaltdraht (oder einer Büroklammer) die Buchsen auf der 2-Uhr-
und auf der 6-Uhr-Position mit mehreren kurzen Berührungen. Jedes Mal, wenn ein Kontakt
hergestellt wird, sollte sich das TOTAL VOLUME (Gesamtvolumen) schrittweise um einen oder
mehrere Zähler erhöhen.
5) Führen Sie die oben stehenden Spannungsüberprüfungen durch.
6) Nimmt TOTAL VOLUME nicht zu, entfernen Sie den Kabelabschnitt und wiederholen den Test an
dem Stecker, der der Konsole am nächsten ist. Wechseln Sie defekte Kabel, falls erforderlich aus.
7) Wenn alle Kabel die Prüfung bestanden haben, ersetzen Sie den Dosiereinrichtungssensor.
HINWEIS: Nach Abschluss der Prüfung und vor Beginn der Anwendung geben Sie wieder den
korrekten METER CAL Wert ein.
ANHANG 5
KABELN.
Geschwindigkeitssensors gemäß
.
