VORGEHENSWEISE ZUM PRÜFEN DES
Um die Lage des Drehzahl-Generators aufzufinden, siehe PUMPEN-/MOTOR-BAUGRUPPE
ERSATZTEILBLATT.
1) Spülen Sie das Einspritzsystem mit Wasser. Stellen Sie sicher, dass das System frei von Chemikalien
ist und dass sich Wasser im Chemikalientank befindet. Bringen Sie die Handventile des
Einspritzmoduls in die Umlaufposition.
HINWEIS: Positionieren Sie die Schalter der Konsole wie folgt:
SCS 440, Schalter für Teilbreite 1 ON, Hauptschalter ON.
SCS SIDEKICK, OFF/HOLD/RUN auf RUN schalten. Programmieren Sie den SCS
Sidekick auf Handsteuerung.
2) Das Einspritzmodul sollte jetzt laufen. Wenn Sie die Pumpengeschwindigkeit mit den
Tasten ändern können, ist der Drehzahl-Generator intakt. Falls nicht, fahren Sie fort mit
Schritt 3. Sie Sehen unter Automatische Menge +/- in "Programmieren der Konsole" nach.
3) Schalten Sie den Hauptschalter auf OFF. Ziehen Sie das vom Feedback Generator kommende Kabel
ab. Schließen Sie einen Gleichstrom-Voltmesser an die Kabel des Drehzahl-Generators an, positiv
an Pin A, negativ an Pin B. Schalten Sie den Hauptschalter auf "ON". Der Voltmesser sollte
mindestens 9 Volt anzeigen. Falls nicht, ersetzen Sie den Feedback Generator.
HINWEIS: Wenn der Feedback-Generator intakt ist, und das Einspritzmodul lief vor dem Trennen
des Feedback-Generators nicht mit voller Geschwindigkeit, dann ist es normal, dass das
Einspritzmodul bei getrenntem Drehzahl-Generator mit voller Geschwindigkeit läuft.

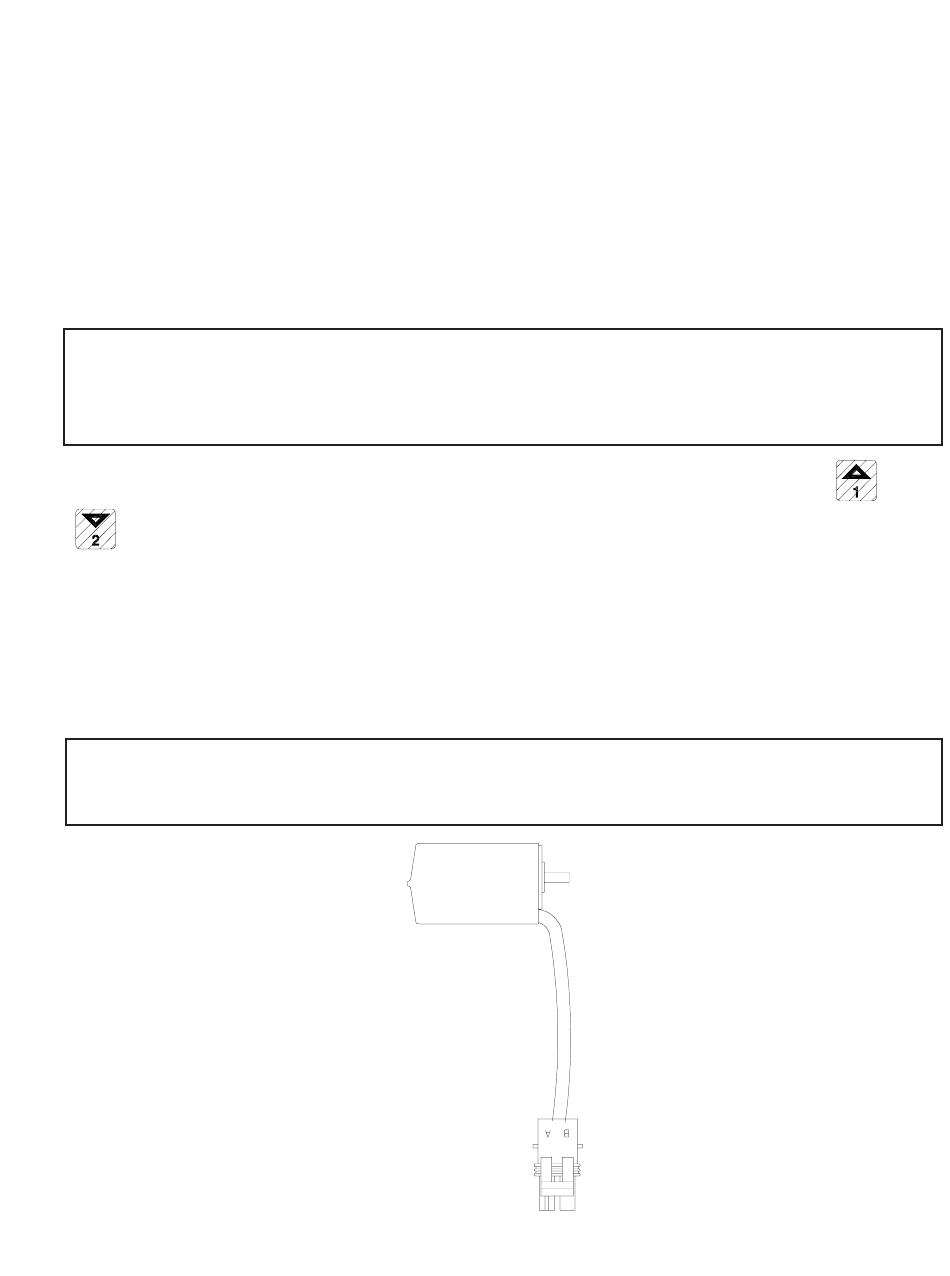

DREHZAHLMESSER-GENERATORS
P/N 063-0159-784 ODER P/N 063-0172-312
ANHANG 6
