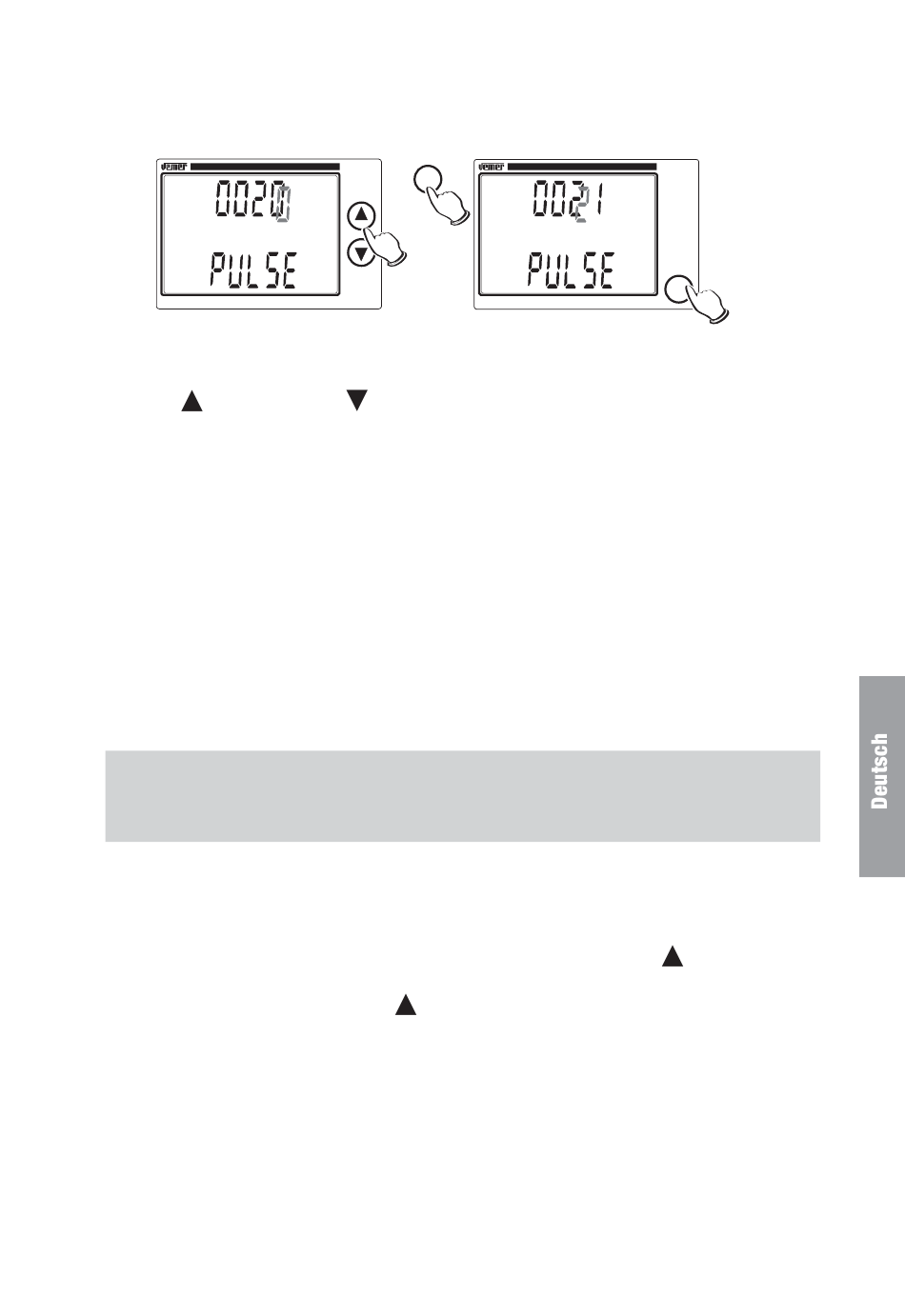

• Anschließend erscheint ein Bildschirmfenster zur Eingabe des Wertes der jedem
Impuls entsprechenden Energie.
• Drücken Sie zur Selektion des Wertes der blinkenden Ziffer die Tasten
"up" ( ) bzw. "down" ( ); drücken Sie zum Übergang auf die nächste
Ziffer die Taste "pK".
• Für die Wirkung des Impulses (definiert bei der Eichung des Gerätes sowie
bei jeder Modifikation der Strom- oder Spannungswandler) gelten folgende
Standarddefinitionen:
- 1 Impuls pro "20 x Primärkreis Stromwandler" Wh/varh, für den
Primärkreis des Spannungswandlers bis 230 V
- 1 Impuls pro "40 x Primärkreis Stromwandler" Wh/varh, für den
Primärkreis des Spannungswandlers bis 580 V
- für den Primärkreis des Spannungswandlers über 580 V ist der Impulsausgang
deaktiviert.
Die o.a. Werte sind die einstellbaren Mindestwerte.
Die Dauer des Impulses beträgt immer 100 ms.
ABBILDUNGSSEQUENZ DER BILDSCHIRMSEITEN
■ Bei Einschaltung des Geräts (bzw. nach der Phase der Programmierung) wird nach
etwa 3s auf dem voll erleuchteten Display das Hauptmenü (Seite Relaisstatus)
abgebildet.
■ Vom Hauptmenü aus können Sie über Drücken der Taste "up" ( ) nacheinander
alle weiteren Bildschirmseiten zur Wertmessung aufrufen. Wenn Sie auf der letzten
Bildschirmseite die Taste "up" ( ) drücken, gelangen Sie wieder ins Hauptmenü
zurück.
Anmerkung: Bei unzulässigen Eingaben (invertierte Strompolarität oder
keine Entsprechung zwischen Spannung und Strom Phase) werden die
betroffenen Phasen hervorgehoben, wobei die entsprechende Zahl in der
Gruppe der in der Mitte des Displays abgebildeten Symbole gelöscht wird.
pK
k Wh
VARh
ZUR MESSUNG
- 83 -
Bedienungsanleitung Netzanalysator ADR-out
k Wh
VARh
T
