• Selektionieren Sie über die Tasten "up" ( ) bzw. "down" ( ) den Modus
der Relaisfunktion (direkt "dI" oder invertiert "rE"), und bestätigen Sie Ihre Wahl,
indem Sie die Taste "T" drücken.
ACTIVE

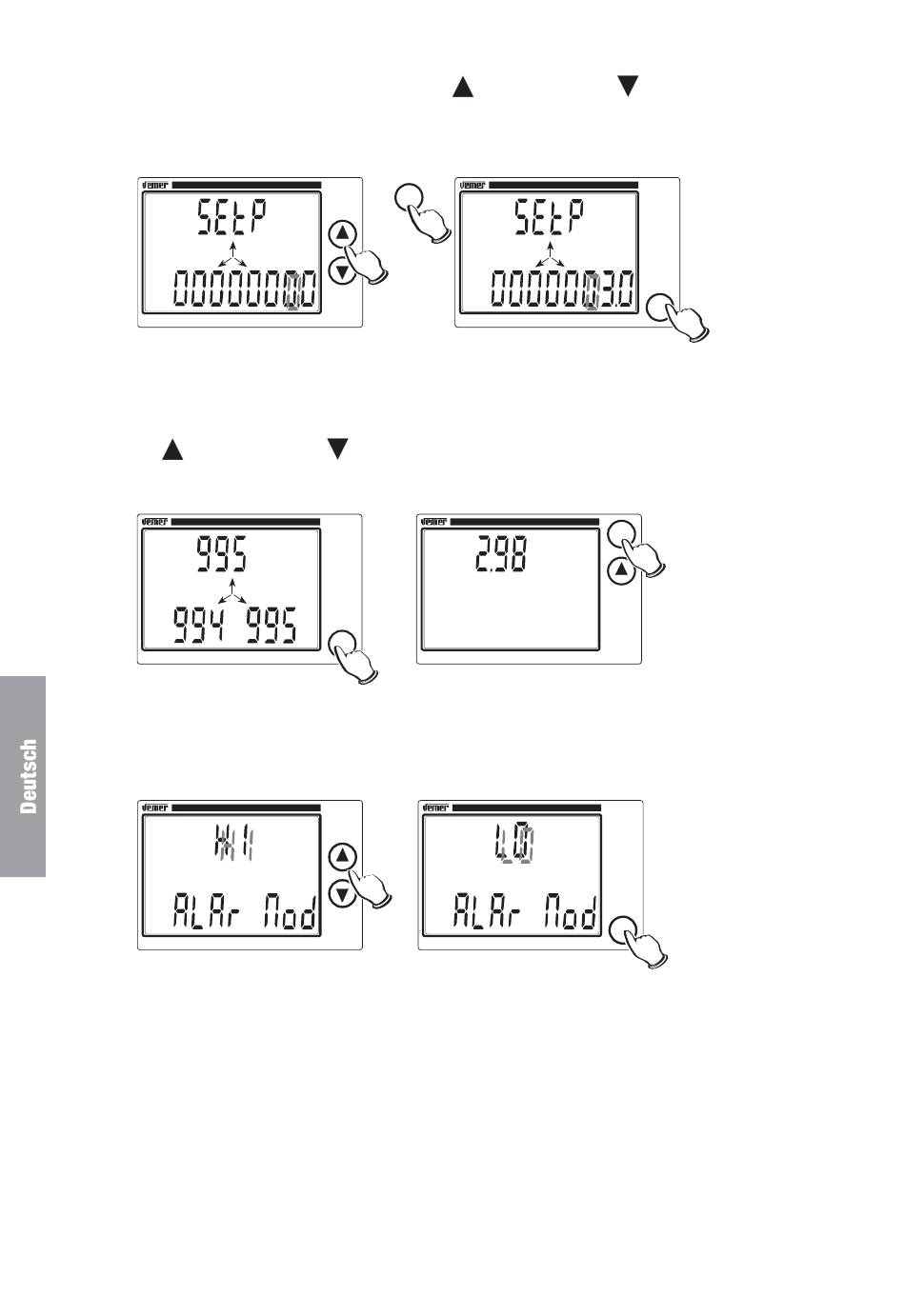

• Geben Sie den Set point für die gewählte (auf dem Display abgebildete)
Größe ein. Selektionieren Sie die blinkende Ziffer über die Tasten
"up" ( ) bzw. "down" ( ), und drücken Sie zum Übergang zur nächsten Ziffer
die Taste "pK". Drücken Sie zur Bestätigung die Taste "T".
1
ACTIVE
3
• Geben Sie wie vorstehend für den Set point beschrieben den Differentialwert
(Hysterese) ein.
• Geben Sie wie vorstehend für den Set point beschrieben den Wert der
Relais-Verzögerung ein (in Sekunden).
Anmerkung: Wenn als Umschalteinheit die Wirk- oder Blindenergie
gewählt wurde (Wirkenergie für Relais 1, Blindenergie für Relais 2), wer-
den die Schritte des Set ups von der Latching-Modalität an nicht mehr
abgebildet, da sie überflüssig geworden sind.
In diesem Fall funktionieren die Relais nicht zur Alarmausgabe sondern
zur Anzeige des Verbrauchs (der Wirk- oder Blindenergie).
➧
pK
W
POWER
2
➧
W
POWER
2
T
➧
Bedienungsanleitung Netzanalysator ADR-out
➧
POWER
ACTIVE
2
k W
POWER
ACTIVE
- 82 -
