7.1 10-Port-Ventil
11 Zentraler Port
Anschluss verbunden mit dem Transfer-
schlauch.
13 Selektor
Drehbar, zum Wählen des aktiven Ports.

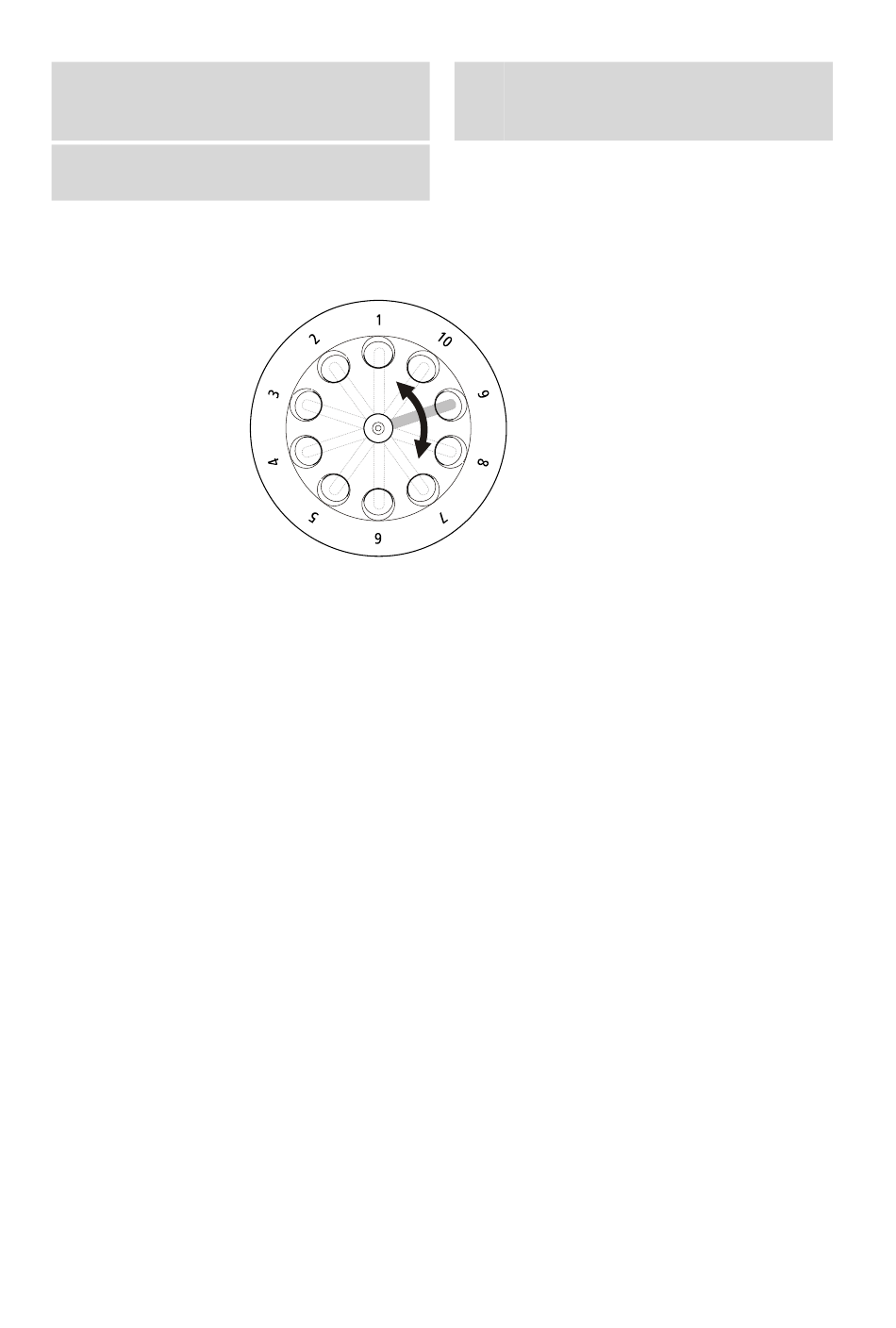

Beispiel:
￭￭￭￭￭￭￭￭
34
Der Selektor kann im Uhrzeigersinn oder im Gegenuhrzeigersinn drehen.
Normalerweise wird beim Umschalten auf einen neuen Port der kürzeste
Weg gewählt.
Gesicherte Ports
Um Kontaminationen zu vermeiden, kann jeder beliebige Port als "gesi-
chert" definiert werden. Der gesicherte Port wird beim Umschalten nur
angefahren, wenn er das Ziel der Umschaltung ist.
Wenn bei einer Ventilumschaltung der gesicherte Port auf dem kürzesten
Weg liegt, wird automatisch der längere Weg gewählt.
Umschalten von Port 10 auf Port 7.
Der kürzere Weg führt über die Ports 9 und 8 (siehe Abbildung 13, links).
Wenn aber Port 8 als gesicherter Port definiert ist, schaltet das 10-Port-
Ventil automatisch über die Ports 1 – 2 – 3 – 4 – 5 – 6 (siehe Abbildung
13, rechts).
12 10-Port-Ventil
942 Extension Module Vario LQH (2.942.0070)
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
