7 Funktionsweise
7.1
10-Port-Ventil
1
Port 1
Anschluss für Verbindung z. B. zum Injekti-
onsventil im Extension Module.
3
Port 3
Anschluss für Verbindung zu einer Hilfslö-
sung.
5
Port 5
Anschluss für Verbindung zu einer Hilfslö-
sung.
7
Port 7
Anschluss für Verbindung zu einer Hilfslö-
sung.
9
Port 9
Anschluss für Verbindung.
942 Extension Module Vario LQH (2.942.0070)
Das 10-Port-Ventil wird bei der Probenvorbereitung eingesetzt. Dabei kann
der zentrale Port (12-11) durch den Selektor (12-13) nacheinander mit
den 10 anderen Ports verbunden werden.
Am zentralen Port ist der Transferschlauch angeschlossen. Flüssigkeiten
können mit Hilfe eines Dosinos von einem der 10 Ports in den Transfer-
schlauch angesaugt und durch die Umkehrung des Flusses zu einem belie-
bigen anderen Port transportiert werden.

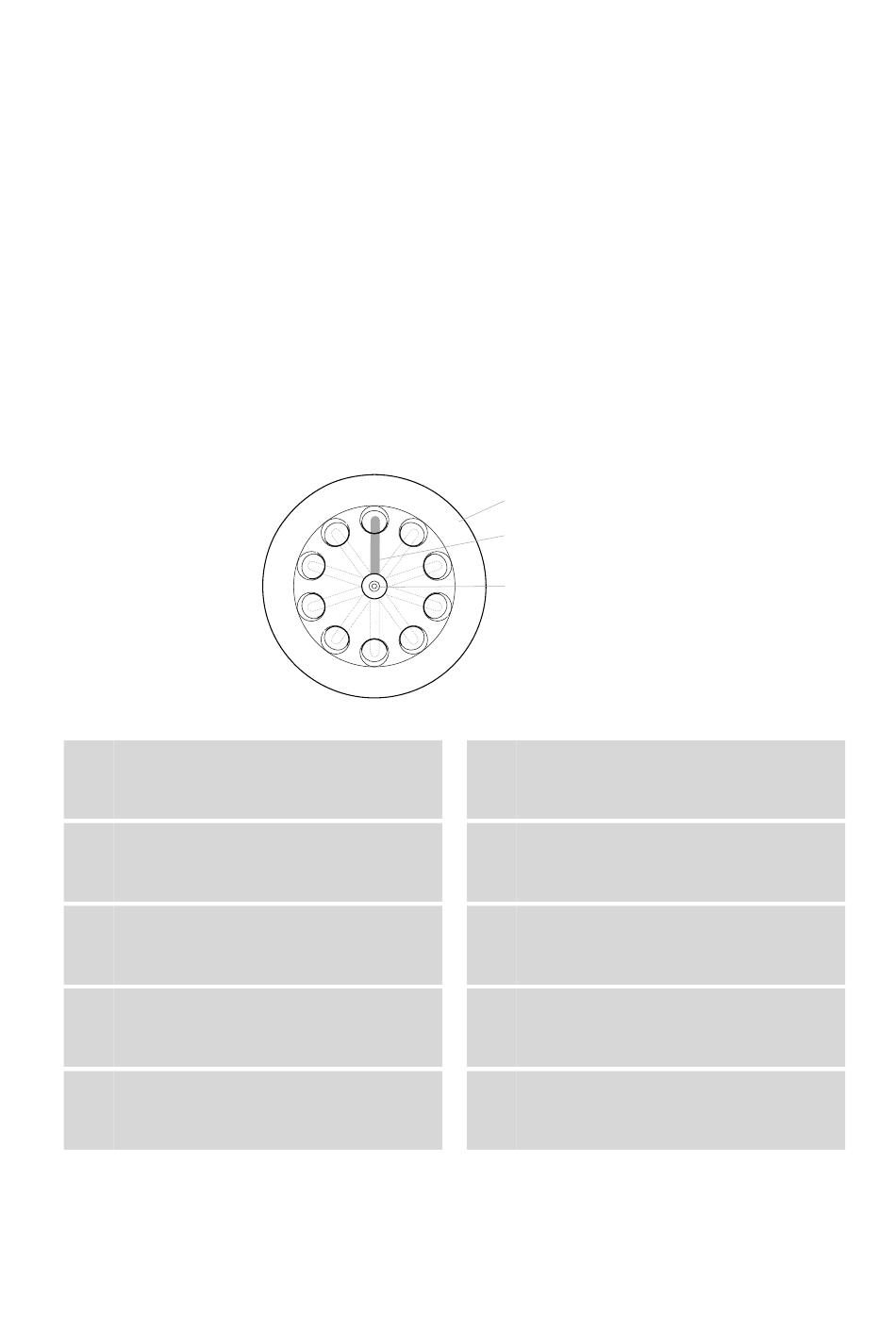

Die folgende Abbildung zeigt ein 10-Port-Ventil mit einem möglichen Ein-
satz der Ports:
1
2
10
3
4
7
5
6
Abbildung 12
10-Port-Ventil – Ports
12
13
9
11
8
2
Port 2
Anschluss für Verbindung z. B. zum Ionen-
austauscher.
4
Port 4
Anschluss für Verbindung z. B. zum Abfall-
behälter.
6
Port 6
Anschluss für Verbindung zu einer Hilfslö-
sung.
8
Port 8
Anschluss für Verbindung zu einer Hilfslö-
sung.
10 Port 10
Anschluss für Verbindung z. B. zum Injekti-
onsventil im IC-Gerät.
7 Funktionsweise
￭￭￭￭￭￭￭￭
33
