3.1 Installationsdiagramm

3 Installation

3.1 Installationsdiagramm
1 Verbindung zum Dosino
3 Proben-Ansaugkapillare
5 Kapillare zum Abfallbehälter
￭￭￭￭￭￭￭￭
10
Peristaltikpumpe, Injektionsventil sowie das 10-Port-Ventil des 942 Exten-
sion Module Vario LQH können je nach Anwendung auf unterschiedliche
Weise installiert werden.
Die im Folgenden dargestellte Installation zeigt nur eine von vielen mögli-
chen Installationen. Die grafische Anordnung der Module entspricht der
Vorderseite des Extension Module. Im Diagramm sind Flüssigkeitsbehälter
und die Komponenten des IC-Gerätes nicht eingezeichnet.

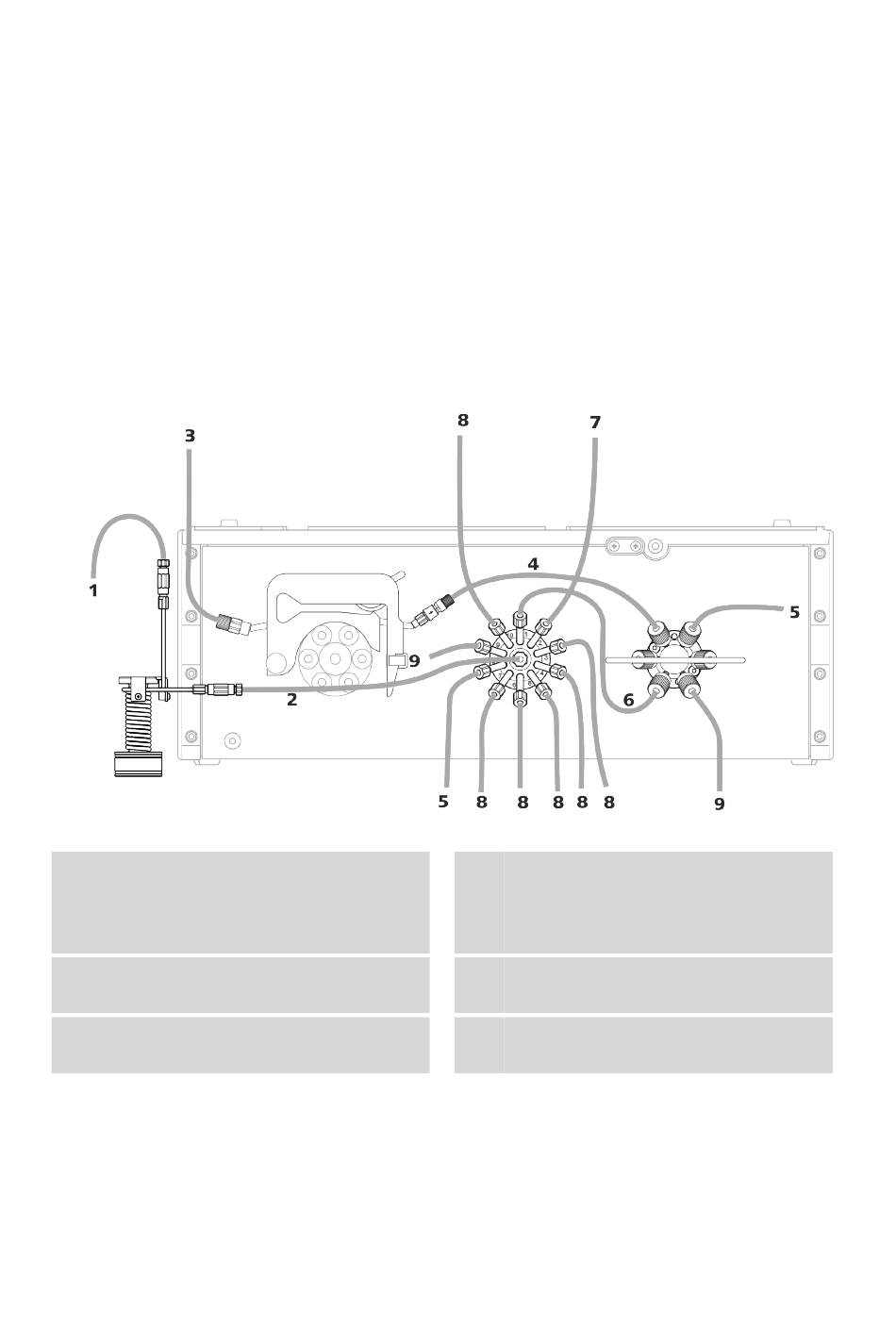

Abbildung 4 Installationsdiagramm
2 Verbindung Transferschlauch – 10-Port-
Ventil
Der Transferschlauch wird am zentralen Port
des 10-Port-Ventils angeschlossen.
4 Verbindung Peristaltikpumpe – Injekti-
onsventil am Extension Module
6 Verbindung 10-Port-Ventil – Injektions-
ventil am Extension Module
942 Extension Module Vario LQH (2.942.0070)
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
