3.6

6-Port-Ventil installieren

1 Füllen
942 Extension Module Vario LQH (2.942.0070)
In der Probenvorbereitung dient das 6-Port-Ventil als Schalter zwischen
zwei unterschiedlichen Flüssen.
Anschlüsse
Das 6-Port-Ventil besitzt (wie das Injektionsventil) sechs Anschlüsse, die je
nach Applikation miteinander verbunden werden können.
6-Port-Ventil anschliessen
1 Alle Kapillaren mit PEEK-Druckschrauben (6.2744.010) anschliessen.
Ventilpositionen
Das 6-Port-Ventil (siehe Abbildung 10, Seite 23) kann zwei Ventilpositio-
nen einnehmen - Füllen und Injizieren. Durch Umschalten werden
jeweils zwei unterschiedliche Anschlüsse miteinander verbunden.

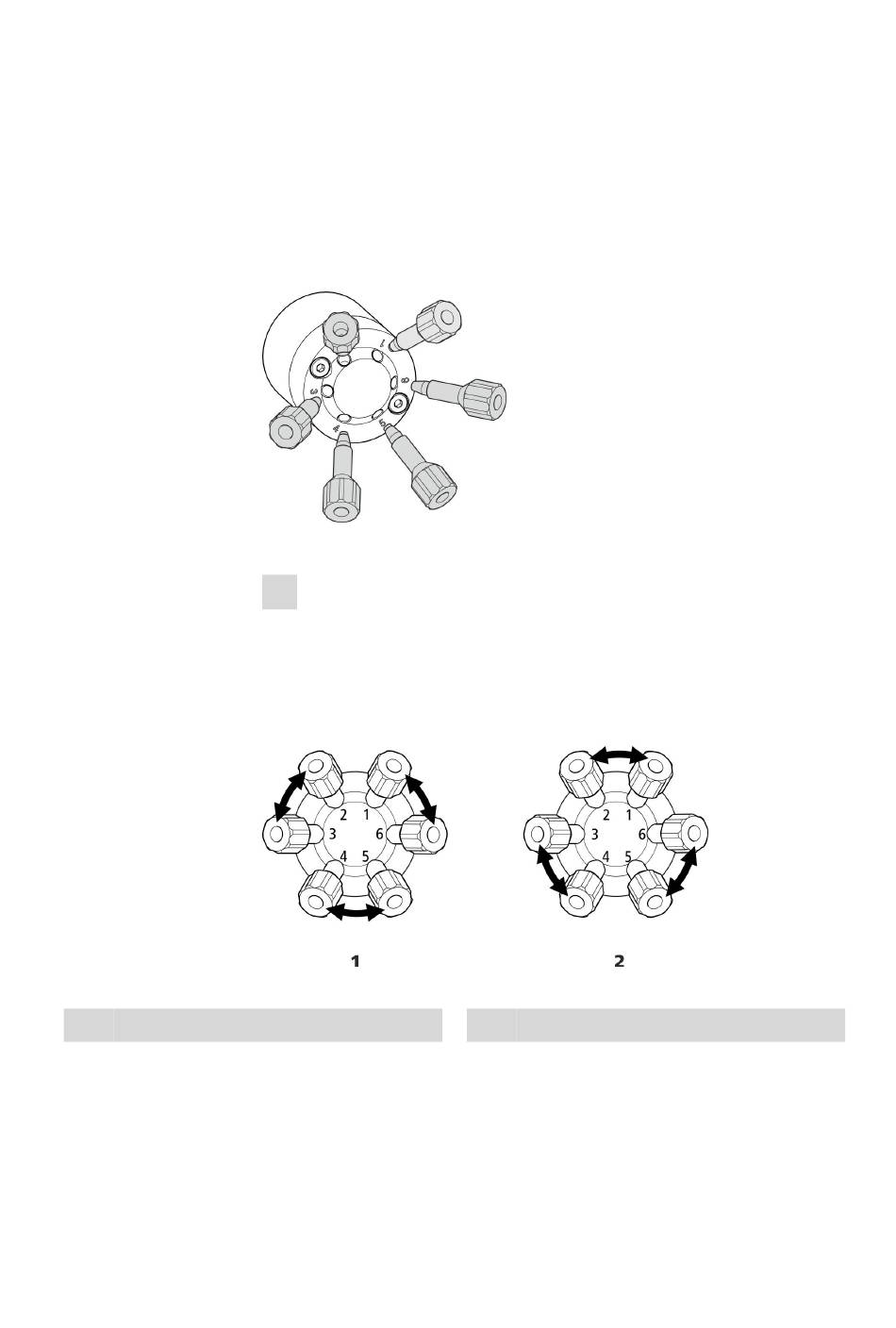

Abbildung 10 6-Port-Ventil – Positionen
Füllen
2 Injizieren
In der Position Füllen sind die Anschlüsse 2 und
3, 4 und 5 sowie 6 und 1 miteinander verbun-
den.
3 Installation
￭￭￭￭￭￭￭￭
