ISEO zero1 Installationsanleitung Seite 2

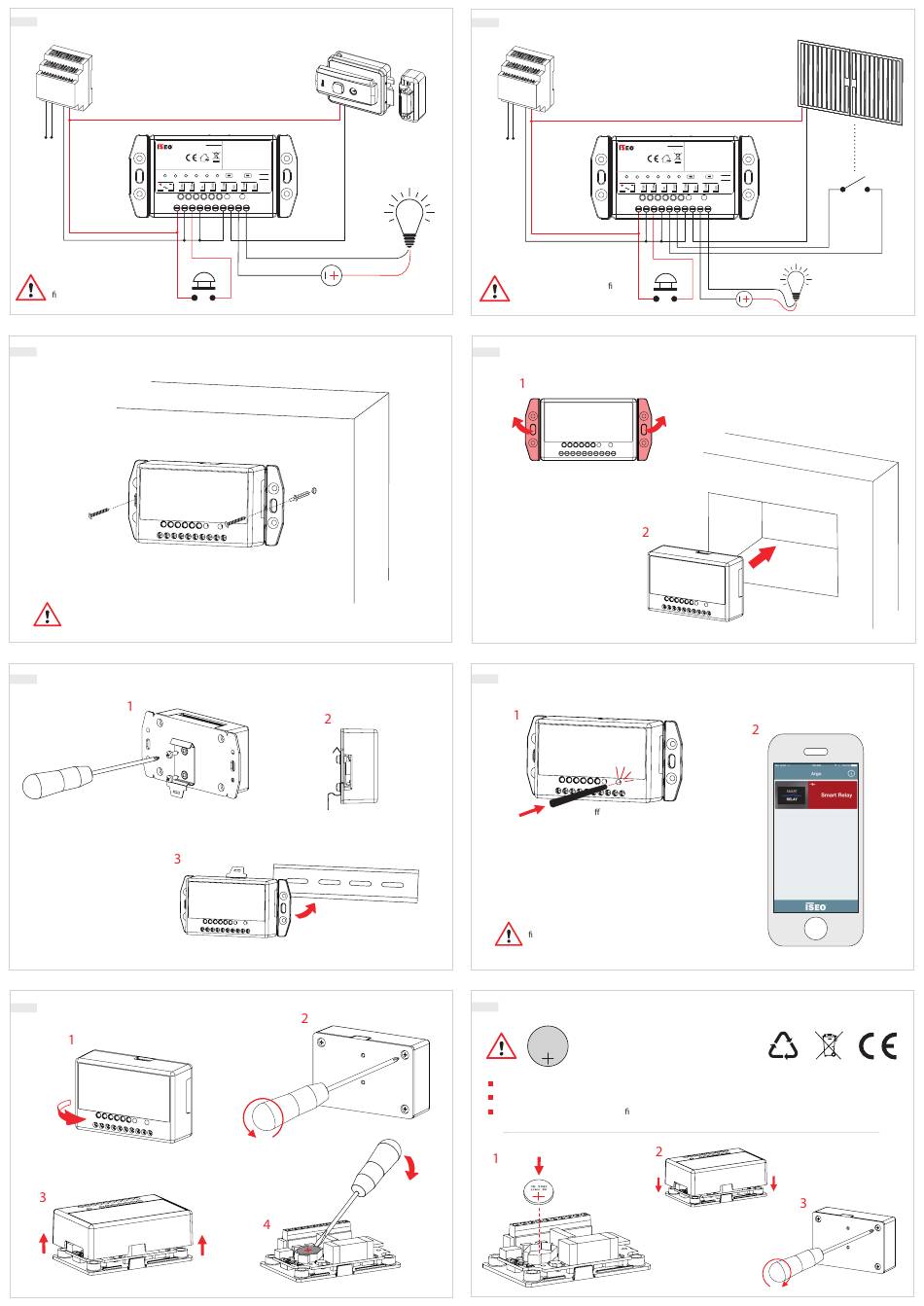

7. INSTALLATIONSBEISPIEL: SMART RELAY SCHALTET DIE INNENBELEUCHTUNG EIN UND ÖFFNET
ELEKTRISCHES SCHLOSS
Netzteil
230VAC
R SMART RELAY
MADE IN ITALY
Power IN
10 - 30VDC (2W)
12 - 24VAC (4VA) OUTPUT: 1A - 30VDC/VAC
ARGO Power REX IN
Power IN REX
VDC
Informationen zur Einstellung des
Schaltverhaltens von OUTPUT
nden Sie in der Argo Anleitung
unter app.iseo.com.
9. WANDMONTAGE
Wandbefestigungsschrauben und Dübel (Durchmesser 4 mm), im Lieferumfang enthalten.
11. HUTSCHIENENMONTAGE
13. WARTUNG: LEERE BATTERIE ENTFERNEN
Elektrisches
Schloss
REMOTE ANT.
RELAY: 5A - 30VDC/VAC
OUT RELAY SW1 MASTER SER
AUX
INPUT RELAY OUTPUT
Spannungsversorgung
(MAX 30VDC/AC)
8. INSTALLATIONSBEISPIEL: SMART RELAY ÖFFNET TOR, ÜBERWACHT TORSTATUS UND SCHALTET
DAVON ABHÄNGIG DIE INNENBELEUCHTUNG EIN
230VAC
Innenbeleuchtung
(MAX 1A)
Informationen zur Einstellung
von INPUT und OUTPUT nden
Sie in der Argo Anleitung unter
app.iseo.com.
10. GEHÄUSEEINBAU
KNACK!
12. INBETRIEBNAHME
DRÜCKEN
Informationen zur Parametrierung des Smart Relay
nden Sie in der Argo Anleitung unter app.iseo.com.
14. WARTUNG: NEUE BATTERIE EINSETZEN
3V
Lithium
CR2032
Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird.
Entsorgen Sie die Batterien gemäß den örtlichen Umweltgesetzen und -richtlinien.
Der Batteriewechsel muss von quali ziertem Fachpersonal durchgeführt werden.
DRÜCKEN
Netzteil
REMOTE ANT.
R SMART RELAY
MADE IN ITALY
Power IN
10 - 30VDC (2W) RELAY: 5A - 30VDC/VAC
12 - 24VAC (4VA) OUTPUT: 1A - 30VDC/VAC
SW1
ARGO Power REX IN OUT RELAY MASTER SER
AUX
Power IN REX INPUT RELAY OUTPUT
VDC
KNACK!
CLICK!
Kunststo stift
Lithium Batterie
CR2032 - 3V
Elektrisches
Tor
Tür-
status-
Sensor
Die Innenbeleuchtung
(MAX 1A), wird nur
eingeschaltet, wenn
das Tor geöffnet
wurde.
