Predpisano Število Vrtljajev; Zaščita Pred Preobremenitvijo - Mafell FM 800 Originalbetriebsanleitung

Št. pina Parameter
1 U
PV
2 U
S
3 U
O
4 GND
5.3 Predpisano število vrtljajev
Z nastavitvenim kolescem X (sl. 2) lahko zvezno spremenite število vrtljajev. Konkretne vrednosti števila
vrtljajev posameznih stopenj razberite iz tabele na strani 5 ali nalepke števila vrtljajev na ohišju.
Dokler motorna krivulja ni dosežena, se vgrajena elektronika prilagodi nastavljenemu številu vrtljajev.
5.3.1 Nastavitev števila vrtljajev v izvedbi PV
V "portalnem obratovanju" se položaj nastavitvenega kolesa X (sl. 2) da določitev števila vrtljajev ne upošteva.
Število vrtljajev se lahko spremeni samo z napetostjo na zatiču „U
pomočjo nastavitvenega kolesa X (sl. 2), je treba pred tem "portalno obratovanje" deaktivirati z izklopom
napajanja napetosti na zatiču „U

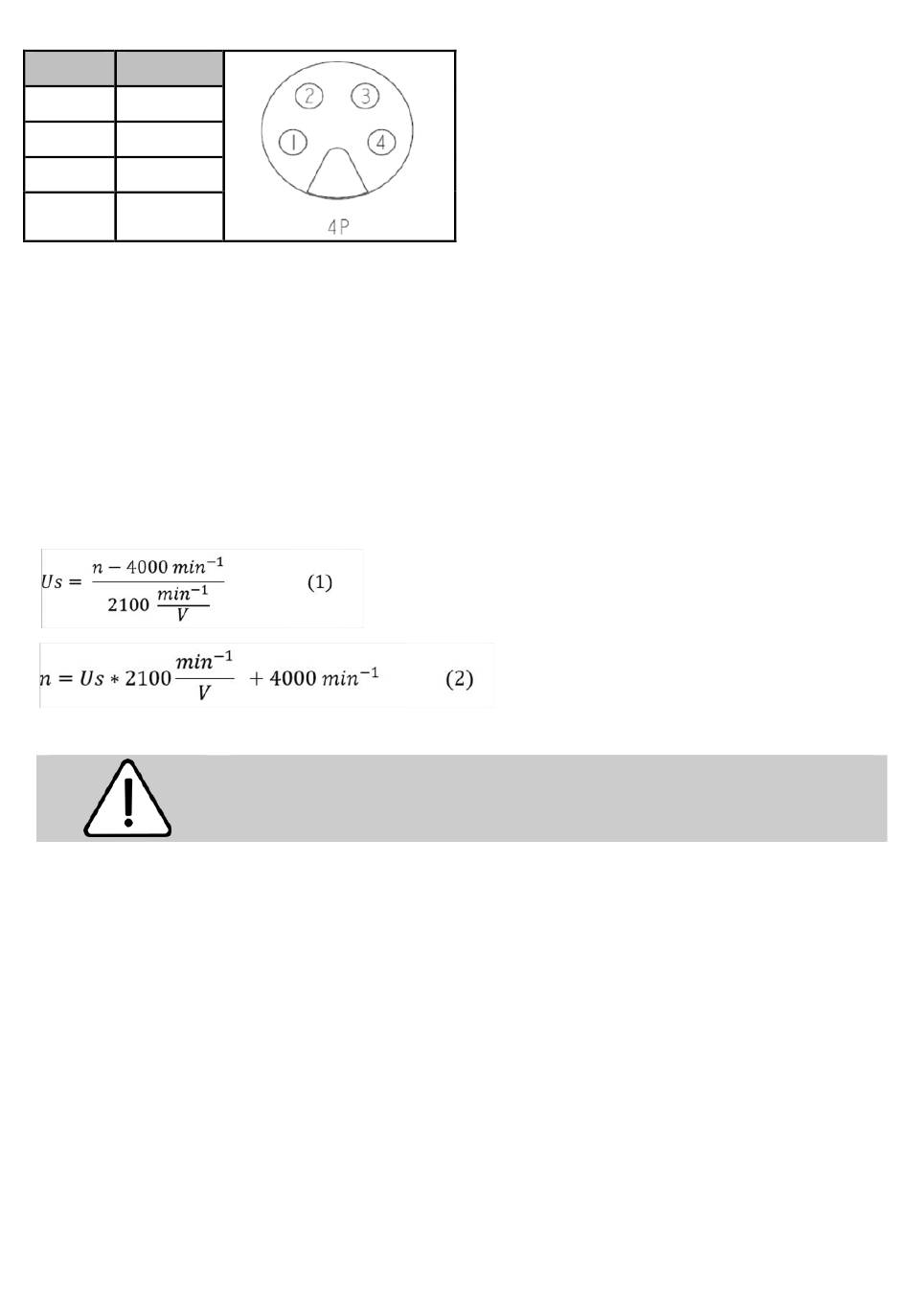

Razmerje med številom vrtljajev in krmilno napetostjo je podano v formulah (1) in (2).
5.4 Zaščita pred preobremenitvijo
Za zaščito električnega orodja se obratovalni parametri toka, števila vrtljajev in temperature dinamično
spremljajo in po potrebi se električno orodje izklopi. Tik pred sprožitvijo zaščite pred preobremenitvijo se lučka
nastavitvenega kolesa X (sl. 2) spremeni v trajno rdečo (RD).
Za ponoven zagon električnega orodja morate izklopiti in vklopiti močnostno stikalo 5 (sl. 1). Električno orodje
se zažene in lučka nastavitvenega kolesa X (sl. 2) preklopi na modro (BU).
5.4.1 Optični izhod preostalega časa delovanja
Sprožitev zaščite pred preobremenitvijo med obratovanjem povzroči lom rezkalnega orodja, poškodbe
obdelovanca ali celo poškodbo portalnega sistema. To lahko preprečite tako, da ste pozorni na optične
izhodne signale na nastavitvenem kolesu X (sl. 2).
Dokler električno orodje ni preobremenjeno v smislu zmogljivosti, nastavitveno kolo trajno sveti v modri barvi
(BU).
Če je električno orodje preobremenjeno, se izračunani preostali čas delovanja prikaže kot utripanje v rdeči
barvi (RD). Na strani 6 (sl. 7) vidite časovno razporeditev impulzov pri preobremenitvenem obratovanju.
" ali z odstranitvijo PV-krmilnega kabla.
PV
Nevarnost
Če po sprožitvi zaščite pred preobremenitvijo izvajate aktivnosti na delovnem
vretenu, morate pred tem obvezno izvleči omrežni vtič.
