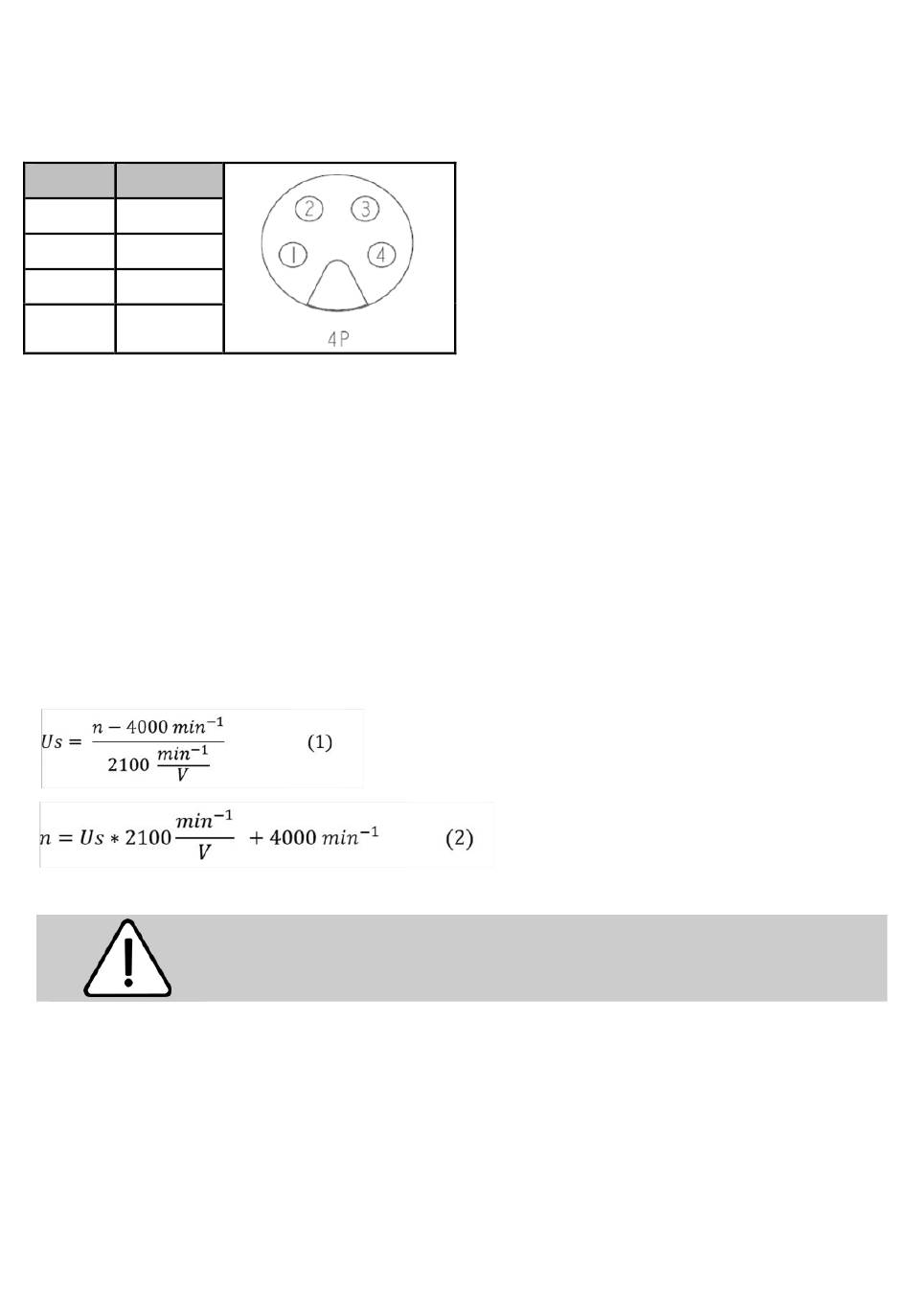

5.2.1 Obłożenie wtyku portalowego
Wszystkie piny we wtyku portalowym zabezpieczono przed zamianą biegunów. W przypadku napięć
przekraczających 30 V należy unikać pracy ciągłej z zamienionymi biegunami, gdyż może to prowadzić do
uszkodzenia interfejsu PV.
Nr pin Parametry
1 U
PV
2 U
S
3 U
O
4 GND
5.3 Zadana prędkość obrotowa
Za pomocą pokrętła X (rys. 2) można płynnie regulować prędkość obrotową. Konkretne wartości prędkości
obrotowej poszczególnych stopni można znaleźć w tabeli na stronie 5 lub w naklejce z prędkościami
obrotowymi na obudowie.
Aż do osiągnięcia charakterystyki silnika wbudowany układ elektroniczny reguluje ustawioną prędkość
obrotową.
5.3.1 Ustawienie prędkości obrotowej w wersji PV
W "trybie portalowym" ignoruje się ustawienie pokrętła X (rys. 2) do ustawiania prędkości obrotowej. Prędkość
obrotową można regulować wyłącznie za pomocą napięcia na pinie „U
regulowana za pomocą pokrętła X (rys. 2), to najpierw należy dezaktywować "tryb portalowy" przez wyłączenie
zasilania napięciowego na pinie „U
Związek pomiędzy prędkością obrotową i napięciem zasilania jest odzwierciedlony w formułach (1) i (2).
5.4 Zabezpieczenie przeciążeniowe
W celu zabezpieczenia elektronarzędzia takie parametry robocze jak prąd, prędkość obrotowa i temperatura
monitoruje się dynamicznie, a w razie potrzeby wyłącza się elektronarzędzie. Zanim zadziała zabezpieczenie
przeciążeniowe oświetlenie pokrętła X (rys. 2) przechodzi na stałe na kolor czerwony (RD).
W celu ponownego włączenia elektronarzędzia należy wyłączyć i włączyć wyłącznik mocy 5 (rys. 1).
Elektronarzędzie zaczyna pracę, a oświetlenie pokrętła X (rys. 2) przechodzi do koloru niebieskiego (BU).
" lub przez wyjęcie kabla sterowania PV.
PV
Niebezpieczeństwo
Jeżeli zadziałało zabezpieczenie przeciążeniowe i trzeba wykonać prace przy
wrzecionie roboczym, to koniecznie należy wyjąć wtyk sieciowy.
-137-
". Gdy prędkość obrotowa ma być
S
