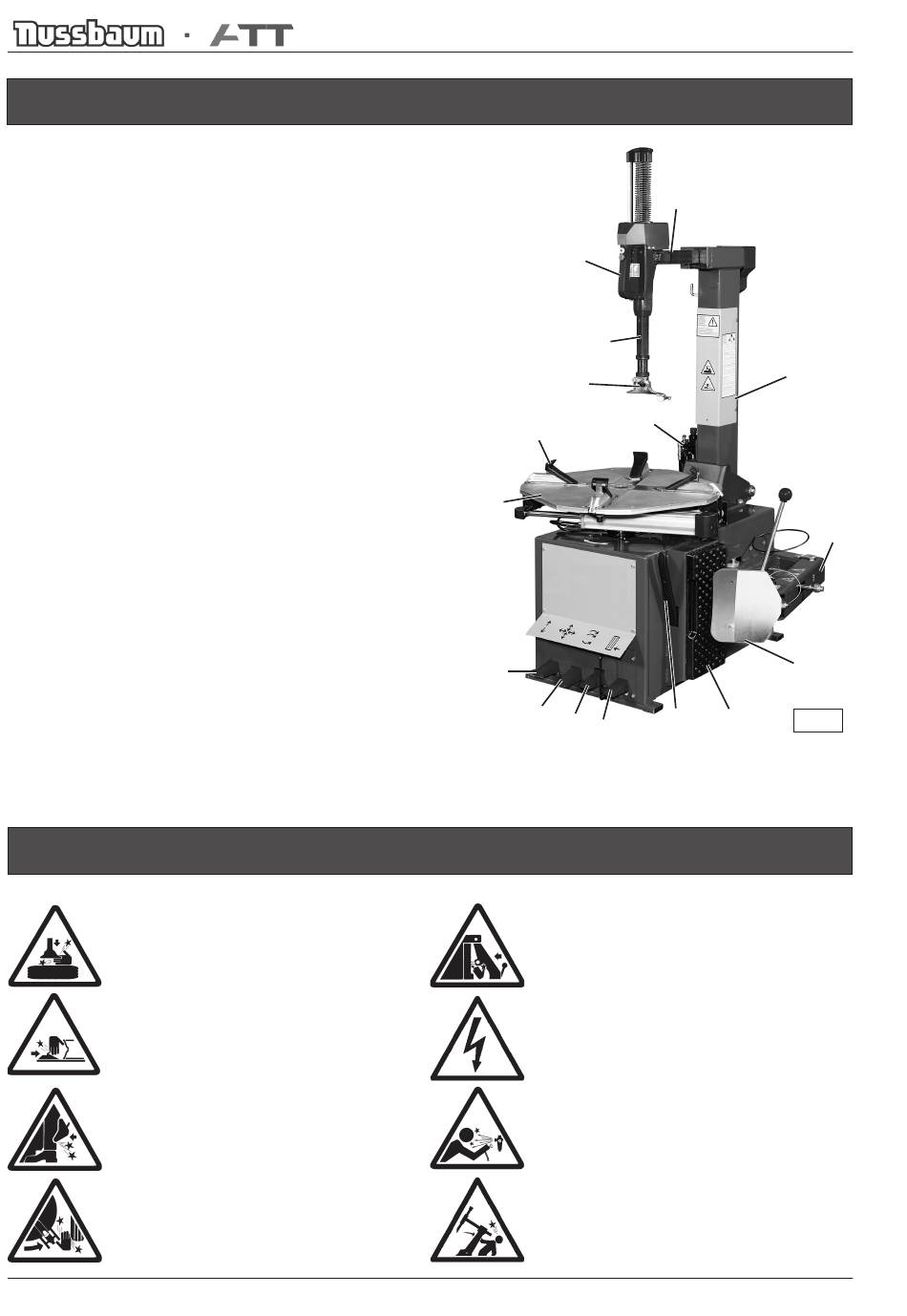

7. KENNZEICHNUNG DER TEILE (ABB. L)
1 - Schaltpedal - Drehbewegung Spannteller
2 - Spannteller
3 - Schaltpedal - Abdrückeinrichtung
4 - Arm der Abdrükeinrichtung
5 - Schaltpedal - Spannklauenbewegung
6 - Spannklaue
7 - Pedal Mastumklappung
8 - Senkrechter Ständer
9 - Armsteuerungsgriff
10 - Senkrecht gleitender Träger des Montierkopfs
11 - Waagrechter Arm
12 - Filter und Öler
13 - Reifenanschlag aus Gummi
14 - Abdrückschaufel
15 - Reifenhebeeisen
16 - Montier-/Demontierkopf
Bei Demontage und Montage besteht für
die Hand Quetschgefahr zwischen Felge
und Montagekopf.
Beim Radaufspannen besteht für die Hand
Quetschgefahr zwischen Felge und
Spannklauen.
Beim Abdrücken besteht für die Beine
Quetschgefahr.
Beim Abdrücken bersteht für die Hände
Quetschgefahr zwischen Felge und
Spanntisch.
TC 310 - Liga C 250

8. KENNZEICHNUNG DER WARNSIGNALE

9
10
16
6
2
7
5
1
Beim Abdrücken besteht für die Hände
Quetschgefahr.
Vorsicht: Spannungsführend.
Vorsicht: Austritt kräftiger Druckluft.
Vorsicht beim Kippen des Ständers
10
DEUTSCH • Betriebsanleitung
11
12
13
15
3
8
4
14
L
