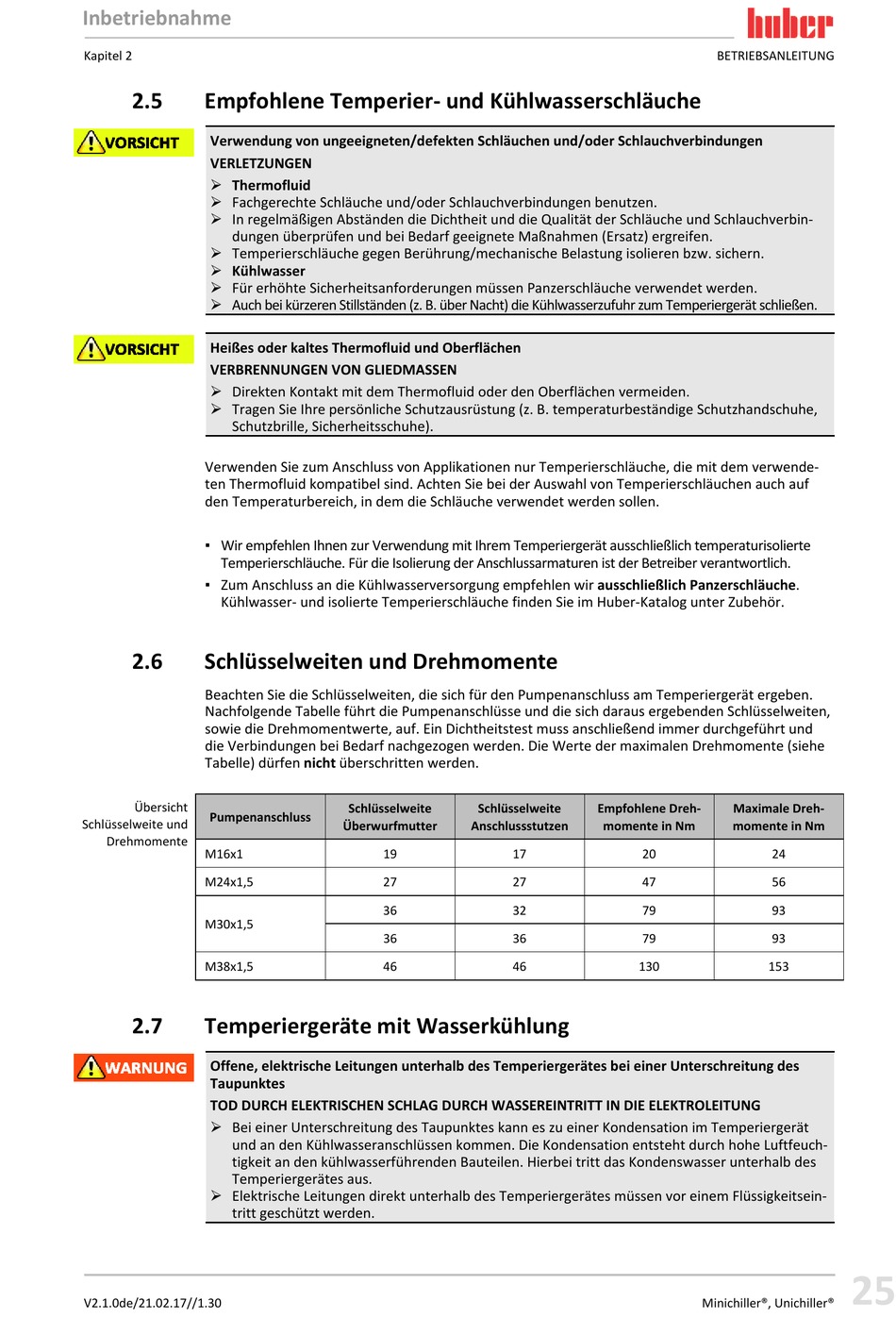

Inbetriebnahme
Kapitel 2
2.5 Empfohlene Temperier- und Kühlwasserschläuche
Verwendung von ungeeigneten/defekten Schläuchen und/oder Schlauchverbindungen
VERLETZUNGEN
 Thermofluid
 Fachgerechte Schläuche und/oder Schlauchverbindungen benutzen.
 In regelmäßigen Abständen die Dichtheit und die Qualität der Schläuche und Schlauchverbin-
dungen überprüfen und bei Bedarf geeignete Maßnahmen (Ersatz) ergreifen.
 Temperierschläuche gegen Berührung/mechanische Belastung isolieren bzw. sichern.
 Kühlwasser
 Für erhöhte Sicherheitsanforderungen müssen Panzerschläuche verwendet werden.
 Auch bei kürzeren Stillständen (z. B. über Nacht) die Kühlwasserzufuhr zum Temperiergerät schließen.
Heißes oder kaltes Thermofluid und Oberflächen
VERBRENNUNGEN VON GLIEDMASSEN
 Direkten Kontakt mit dem Thermofluid oder den Oberflächen vermeiden.
 Tragen Sie Ihre persönliche Schutzausrüstung (z. B. temperaturbeständige Schutzhandschuhe,
Schutzbrille, Sicherheitsschuhe).
Verwenden Sie zum Anschluss von Applikationen nur Temperierschläuche, die mit dem verwende-
ten Thermofluid kompatibel sind. Achten Sie bei der Auswahl von Temperierschläuchen auch auf
den Temperaturbereich, in dem die Schläuche verwendet werden sollen.
▪ Wir empfehlen Ihnen zur Verwendung mit Ihrem Temperiergerät ausschließlich temperaturisolierte
Temperierschläuche. Für die Isolierung der Anschlussarmaturen ist der Betreiber verantwortlich.
▪ Zum Anschluss an die Kühlwasserversorgung empfehlen wir ausschließlich Panzerschläuche.
Kühlwasser- und isolierte Temperierschläuche finden Sie im Huber-Katalog unter Zubehör.
2.6 Schlüsselweiten und Drehmomente
Beachten Sie die Schlüsselweiten, die sich für den Pumpenanschluss am Temperiergerät ergeben.
Nachfolgende Tabelle führt die Pumpenanschlüsse und die sich daraus ergebenden Schlüsselweiten,
sowie die Drehmomentwerte, auf. Ein Dichtheitstest muss anschließend immer durchgeführt und
die Verbindungen bei Bedarf nachgezogen werden. Die Werte der maximalen Drehmomente (siehe
Tabelle) dürfen nicht überschritten werden.
Übersicht
Pumpenanschluss
Schlüsselweite und
Drehmomente
M16x1
M24x1,5
M30x1,5
M38x1,5
2.7 Temperiergeräte mit Wasserkühlung
Offene, elektrische Leitungen unterhalb des Temperiergerätes bei einer Unterschreitung des
Taupunktes
TOD DURCH ELEKTRISCHEN SCHLAG DURCH WASSEREINTRITT IN DIE ELEKTROLEITUNG
 Bei einer Unterschreitung des Taupunktes kann es zu einer Kondensation im Temperiergerät
und an den Kühlwasseranschlüssen kommen. Die Kondensation entsteht durch hohe Luftfeuch-
tigkeit an den kühlwasserführenden Bauteilen. Hierbei tritt das Kondenswasser unterhalb des
Temperiergerätes aus.
 Elektrische Leitungen direkt unterhalb des Temperiergerätes müssen vor einem Flüssigkeitsein-
tritt geschützt werden.
V2.1.0de/21.02.17//1.30
Schlüsselweite Schlüsselweite
Überwurfmutter Anschlussstutzen
19
27
36
36
46
Empfohlene Dreh-
momente in Nm
17 20
27 47
32 79
36 79
46 130
BETRIEBSANLEITUNG
Maximale Dreh-
momente in Nm
24
56
93
93
153
25
Minichiller®, Unichiller®
