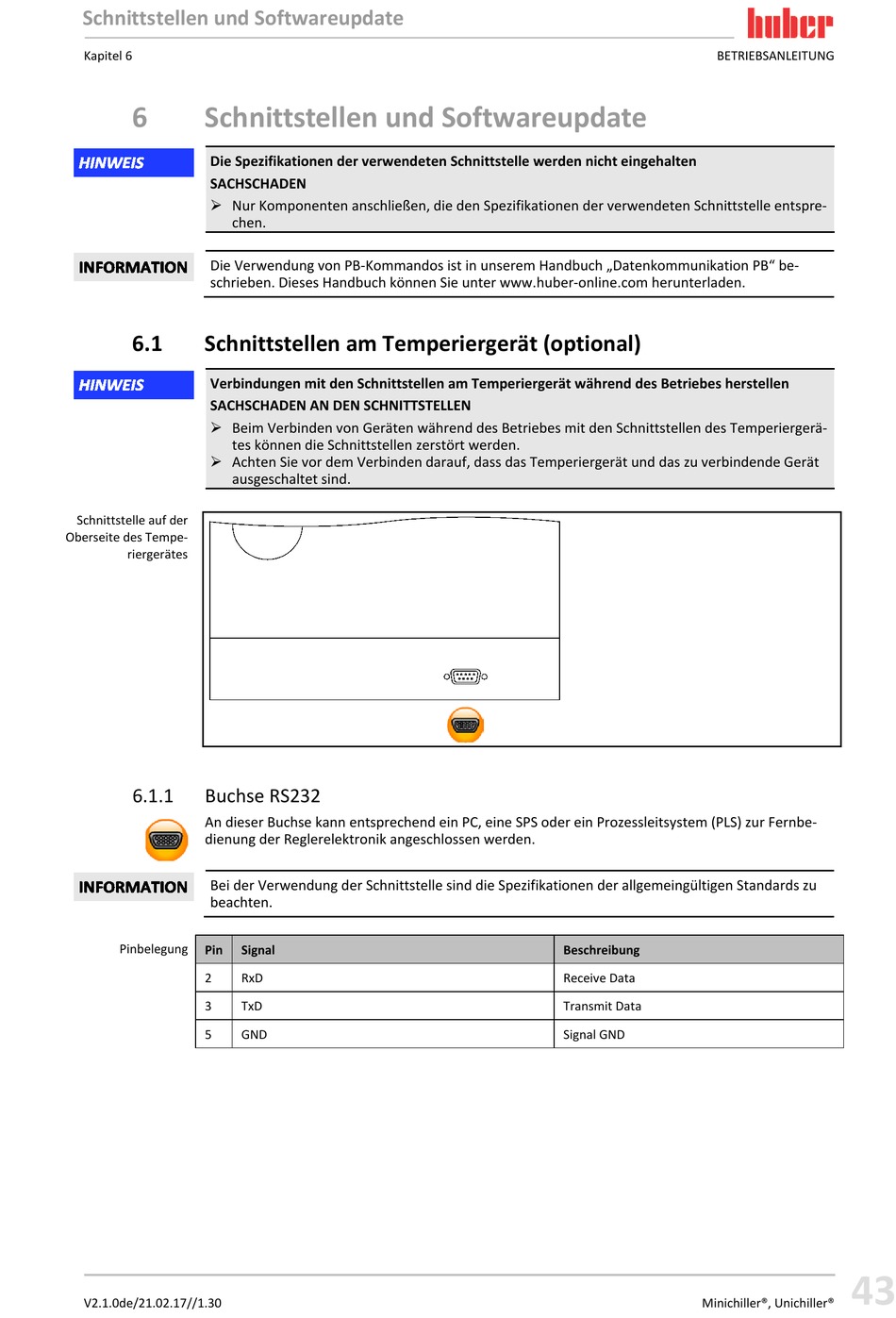

Schnittstellen und Softwareupdate

Kapitel 6
6 Schnittstellen und Softwareupdate
Die Spezifikationen der verwendeten Schnittstelle werden nicht eingehalten
SACHSCHADEN
 Nur Komponenten anschließen, die den Spezifikationen der verwendeten Schnittstelle entspre-
chen.
Die Verwendung von PB-Kommandos ist in unserem Handbuch „Datenkommunikation PB" be-
schrieben. Dieses Handbuch können Sie unter www.huber-online.com herunterladen.
6.1 Schnittstellen am Temperiergerät (optional)
Verbindungen mit den Schnittstellen am Temperiergerät während des Betriebes herstellen
SACHSCHADEN AN DEN SCHNITTSTELLEN
 Beim Verbinden von Geräten während des Betriebes mit den Schnittstellen des Temperiergerä-
tes können die Schnittstellen zerstört werden.
 Achten Sie vor dem Verbinden darauf, dass das Temperiergerät und das zu verbindende Gerät
ausgeschaltet sind.
Schnittstelle auf der
Oberseite des Tempe-
riergerätes
6.1.1

Buchse RS232

An dieser Buchse kann entsprechend ein PC, eine SPS oder ein Prozessleitsystem (PLS) zur Fernbe-
dienung der Reglerelektronik angeschlossen werden.
Bei der Verwendung der Schnittstelle sind die Spezifikationen der allgemeingültigen Standards zu
beachten.
Pinbelegung
Pin
2
3
5
V2.1.0de/21.02.17//1.30
Signal
RxD
TxD
GND
BETRIEBSANLEITUNG
Beschreibung
Receive Data
Transmit Data
Signal GND
Minichiller®, Unichiller®
