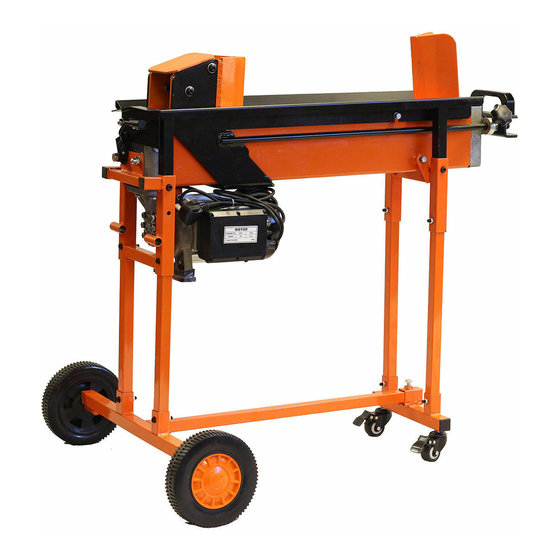

- Seite 29 Holzspalter Typbezeichnung FM16(D/T/TW/P)(Duocut) Modell gezeigt FM16TW WESENTLICH: Lesen Sie dieses Handbuch vor der Montage und voll nutzen und beachten Sie alle Sicherheitsregeln und Betriebsanleitung.
- Seite 30 Technische Daten Kennen Sie Ihre Elektrisches Holzspalter Kennen Sie Ihre Benzin Holzspalter Sicherheit Arbeitsweise Wartung Explosionszeichnung Teileliste Gewährleistung Montieren des Ständers Typbezeichnung FM16(D/T/TW) FM16P Mindestholzdurchmesser 50 mm 50 mm Maximaler Holzdurchmesser 600 mm 600 mm Maximale Holzlänge 450 mm 450 mm...
- Seite 31 Duocut Klinge Arbeitstisch Keil Hebgriff Untergestell Halter für Holzstück Schalter Motor Schalerdose Räder für kleine Bewegungen Hydraulischer Steuerhebel Abdekung des Steuerhebels Einstellschraube für Hydraulik Ölverschlußschraube mit Meßstab FM16(D/T/TW/P)
- Seite 32 Duocut Klinge Arbeitstisch Keil Hebgriff Untergestell Halter für Holzstück Schalter Motor Schalerdose Räder für kleine Bewegungen Hydraulischer Steuerhebel Abdekung des Steuerhebels Einstellschraube für Hydraulik Ölverschlußschraube mit Meßstab Feststellbare Rollen FM16(D/T/TW/P)
- Seite 33 Ringe, Armbanduhren, die in die beweglichen Teile gezogen werden könnten. Sicherheitshandschuhe und — schuhe sind zu der Arbeit Zu. empfehlen. Bei langen Haaren sollten Sie einen Haarschutz tragen, um zu vermeiden, daß die Haare in die Maschine gezogen werden. FM16(D/T/TW/P)
- Seite 34 Gegenständen wie z. B. Röhren, Heizkörpern, Herden und Kühlschränken. Öffnen Sie niemals die Schalterabdeckung des Motors. Wenn es notwendig sein sollte, setzen Sie sich mit einer qualifizierten Person in Kontakt. Beim Ein- oder Ausstecken sollten Ihre Finger keinen Stift des Steckers berühren. FM16(D/T/TW/P)
- Seite 35 Gleichgewicht nicht zu verlieren. Stehen Sie niemals auf der Maschine. Es kann zu schweren Verletzung führen, wenn die Maschine umgekippt oder andere scharfen Teile berührt werden. Lagern Sie keine Gegenstände in der Umgebung, so daß die Maschine als Leiter benutzt werden könnte. FM16(D/T/TW/P)
- Seite 36 Funktion und sichere Arbeit zu gewähr leisten, halten Sie die Maschine sauber. MACHEN SIE IHRE WERKSTATT KINDERSICHER: Schließen Sie Ihre Werkstatt ab, schalten Sie den Hauptschalter aus. Lagern Sie die Maschine so, daß Kinder und unqualifizierte Personen sie nicht erreichen können. FM16(D/T/TW/P)
-
Seite 37: Betriebsbedingungen
Keil, leicht angehoben positioniert. Eine Differenz von 5 mm über die Länge des Holzspalters ist ausreichend. sollte nicht feststehenden Keil positioniert sein Ende niedriger Betriebstemperatur Griffende, da dies den Fluss von Öl zu der Pumpe zu begrenzen. FM16(D/T/TW/P) -
Seite 38: Einstellschraube Für Hydraulik
Hebel bewegen, bevor Sie die Taste oder die Drossel drücken. WESENTLICH: Wenn die Einstellschraube für Hydraulik nicht gelöst ist, wird die Luft im Hydraulischen System komprimiert bzw. dekomprimiert. Dadurch wird Abdichtung des Hydraulischen Systems zerstört und die Maschine dauerhaft beschädigt. FM16(D/T/TW/P) - Seite 39 Holzspalter vor dem ersten Gebrauch und danach in regelmäßigen Abständen zu schmieren. Wenn der Kunststoff-Abstandhalter aus unter der Klinge oder Schieber gezogen, verwenden Sie nicht den Holzspalter, bis die Distanz wurde umgerüstet. WESENTLICH: Verwenden Sie niemals die Maschine ohne die Kunststoffscheibe unter der Klinge ausgestattet. FM16(D/T/TW/P)
- Seite 40 Sie nicht 2 Holzstücke zugleich, eins davon könnte abrutschen und Sie verletzen. Wenn Aufteilen eines Holzstück, bereits aufgespalten hat, immer positionieren Holzstück, dass geteilte Fläche nach oben zeigt und die Rinde bedeckt Außenfläche des Holzstück gegen Bett Holzspalter. WICHTIG: Versuchen Sie nicht, Holzstück über das Korn aufgeteilt. FM16(D/T/TW/P)
- Seite 41 Leistungsbereich der Maschine. Entnehmen Sie das Holzstück aus der Maschine und spalten Sie ein anderes Stück. WESENTLICH: NIEMALS einen Scheitholz mit der geteilten Fläche oder Flächen gegen das Bett des Holzspalter. WESENTLICH: Versuchen Sie niemals länger als 5 Sekunden mit Gewalt ein hartes Holzstück zu spalten. FM16(D/T/TW/P)
-
Seite 42: Überprüfen Der Duocut Klinge Ausrichtung
Mutter im Uhrzeigersinn zu. hintere Mutter Um die Spannung zu verringern, Mutter biegen Sie die vordere Mutter gegen den Uhrzeigersinn zu lösen es dann es zu verschärfen im Uhrzeigersinn drehen, die hintere Mutter.dans le sens horaire pour la serrer. FM16(D/T/TW/P) - Seite 43 Es wird empfohlen, Protokolle, die einen sichtbaren Knoten haben, wobei der Knoten ist vertikal zu platzieren. Beachten Sie jedoch, wie auf Seite 13 erklärt, nie stellen ein Protokoll mit einem Split-Gesicht auf das Bett des Holzspalter, um einen Knoten vertikal zu positionieren. FM16(D/T/TW/P)
- Seite 44 Der operative Hebel muss in stattfinden, statt, wenn der Ram Stop abschrauben oder der Ram zurück. WESENTLICH: Stellen Sie sicher, der Motor wird abgeschaltet und verwenden nur den operativen Hebel, um den Ram in Position zu halten, wenn die Ram Stop anpassen. FM16(D/T/TW/P)
-
Seite 45: Wechsel Des Hydrauliköl's
Kappe festgezogen ist, um ein Ölleck zu vermeiden. Läberprüfen Sie regelmäßig den Ölstand mit dem Ölrneßstab. Der Ölstand sollte immer zwischen den beiden Markierungen sein. Wir empfehlen die Verwendung ISO 46 Grad Hydraulikflüssigkeit, die manchmal als # 46 Grad Hydrauliköl bezeichnet. FM16(D/T/TW/P) - Seite 46 Sie den Vorgang mit den Schrauben auf der Gegenseite. Beachten Sie, dass, wenn die Kunststoffabstandshalter hat schließlich im Bett, ist es empfehlenswert, um die Scheiben nach außen Position zurück. BENZINMOTOR Für die Wartung und Fehlersuche des Benzinmotors, siehe Handbuch des Herstellers separat enthalten. FM16(D/T/TW/P)
- Seite 47 Entlüftungsschraube nicht, Anziehen Entlüftungss- bevor Sie den Holzspalter chraube vor dem Transport angezogen des Holzspalter Ölablassschraube mit Ölm- Anziehen Ölablassschraube essstab ist nicht dicht mit Ölmessstab Hydraulische Steuereinrich- Kontaktieren Sie Ihren Fach- tung und / oder Dichtung händler getragen FM16(D/T/TW/P)
- Seite 48 FM16(D/T/TW/P)
- Seite 49 Dipstick Washer Circlip Dipstick Snap Washer Wheel Cover O-ring 38.7x2.65 Wheel O-ring 64.4x3.1 Nut M10 O-ring 7x1.9 Duocut Blade Bleed Screw M5x12 Hex Bolt M10x30 Wear Resisting Belt Plastic Insert Upper O-ring Moving Carriage Piston Seal Plastic Insert Lower FM16(D/T/TW/P)
- Seite 50 Gear Pin 8x24 Gear Housing Plate Motor Support Shoe Left Motor Cover Motor Support Shoe Right Seal Motor Assembly Lever Knob Operating Lever Lever Guard Log Guide Rail Left Log Guide Rail Right Plastic End Cap Rear Leg Mount FM16(D/T/TW/P)
- Seite 51 Die Versandkosten für die Lieferung oder Abholung des Gerätes Geräteteile oder Zusatzgeräte an das Gerät sind die Verantwortung des Käufers. Der Käufer hat die Transportkosten für jeden zum Austausch zurückgesendeten Rahmen dieser Garantie, sofern eine solche Rückkehr wird von Wald-Master angefordert Teil zu zahlen. FM16(D/T/TW/P)
- Seite 52 Federscheibe zwischen jeder Rolle und dem Fuß gesetzt wird. Schließen Sie sich dem Fuß Montage an der vorderen Beinhalterung (mit vorhandenen Schrauben Muttern). Die Schraube sollte durch den oberen der beiden Löcher in jedem der Schenkel übergeben , wie gezeigt. FM16(D/T/TW/P)
- Seite 53 Befestigen jede Hinterrad Achsbaugruppe einen kurzen hinteren Schenkel mit den vorhandenen R-Clips. Befestigen hintere Bein Radeinheiten hinteren Beinhalterung mit den M8x35 Schrauben und Muttern M8 versorgt. FM16(D/T/TW/P)
- Seite 54 Muttern halten und Schrauben. Legen Räder Achsstummeln Querträger und sichern sie mit den R-Clips. Fit der Mitte zu den Rädern Abdeckungen. Schrauben Laufrollen vorderen Fuß. Stellen Sie sicher, dass eine Unterlegscheibe und eine Federscheibe zwischen jeder Rolle und dem Fuß gesetzt wird. FM16(D/T/TW/P)
- Seite 55 Muttern und zwei der Schrauben ersten Schritt entfernt. Schließen hintere Montage auf die Hinter beine mit den M8x35 Schrauben und Muttern M8 geliefert. Schließen vordere Laufrollenanordnung Vorderbeinen mit den beiden M8- Schrauben und zwei Muttern M8 im ersten Schritt entfernt. FM16(D/T/TW/P)
- Seite 56 Schieben Sie die Längsstrebe, durch Führung vorderen Laufrollenanordnung und in die Buchse auf das hintere Querträger Sichern Sie ihn mit den beiden Sechskantschrauben geliefert. Der 16TW Ständer kann auch mit der FM16P Benzin-Version Holzspalter verwendet werden. FM16(D/T/TW/P)
