Teil 1 Montage und Aufbaurichtlinien
Verdrahtung
Übersicht
1
.
.
.
5
1
2
Spannungs-
versorgung
1
2

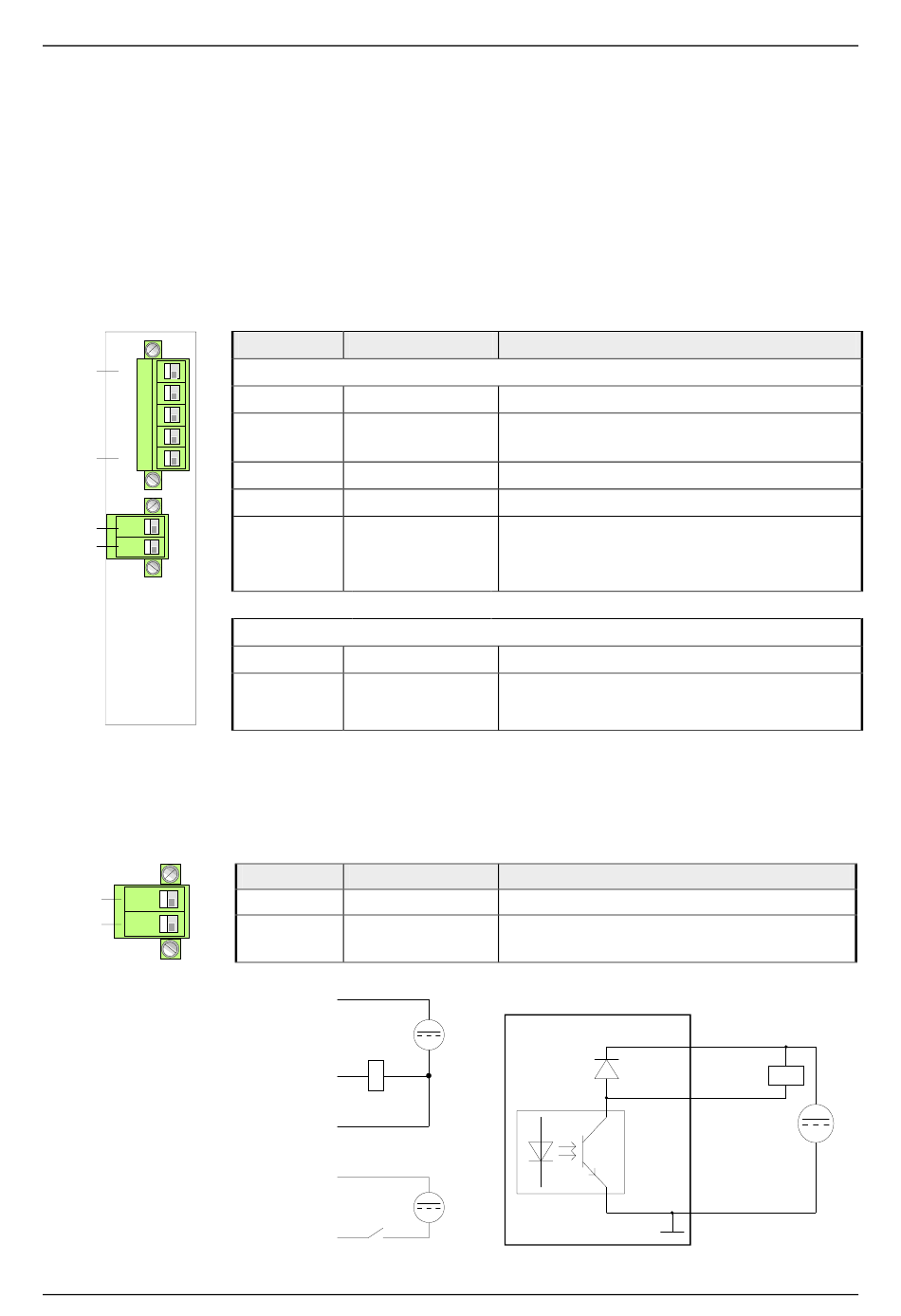

DI/DO Anschluss /
Prinzipschaltbild
1-6
An der Unterseite des TM-E-Moduls befindet sich je eine Anschluss-
klemme für Spannungsversorgung und digitale Ein-/Ausgänge. Der
Ausgang ist als Low-Side-Ausgang ausgeführt und kann entsprechend
konfiguriert werden.
Die Klemmen sind als Stecker mit Schraubkontakten ausgeführt und
können im gesteckten Zustand über Schrauben fixiert werden.
Pin
Bezeichnung
Digitaler Ein-/Ausgang
1
DO_GND
2
DO_OC
3
DO_VDC
4
DI_GND
5
DI
Spannungsversorgung
1
GND
2
12-24V DC
Das TM-E-Modul ist mit DC 12...24V ±20% zu versorgen. Der Anschluss
erfolgt über einen Stecker. Dieser befindet sich an der Unterseite des
Moduls und hat folgende Belegung:
Pin
Bezeichnung
1
GND
2
12-24V DC
DO_GND 1
DO_OC 2
DO_VDC 3
DI_GND 4
DI 5
Bedeutung
DO Masse
Digitaler Ausgang DC 24V, 0,2A
Low-Side-Ausgang
DO Lastspannung DC 24V
DI Masse (isoliert)
Digitaler Eingang DC 0/24V
"0": 0 ... 5V DC
"1": 10V ... 30V DC
Masse Spannungsversorgung
DC 12 ... 24V ±20%
Bedeutung
Masse Spannungsversorgung
DC 12 ... 24V ±20%
Ausgang DO
-
DC
24V
+
Optokoppler
-
DC
24V
+
HB39D - TME - RD_900-1E630 - Rev. 09/11
Handbuch VIPA TM-E
3
DO_VDC
2
+
DO_OC
DC 24V
-
1
DO_GND
