6.3.4

Anbindung Router / LAN-LAN

LAN 1
Master
02

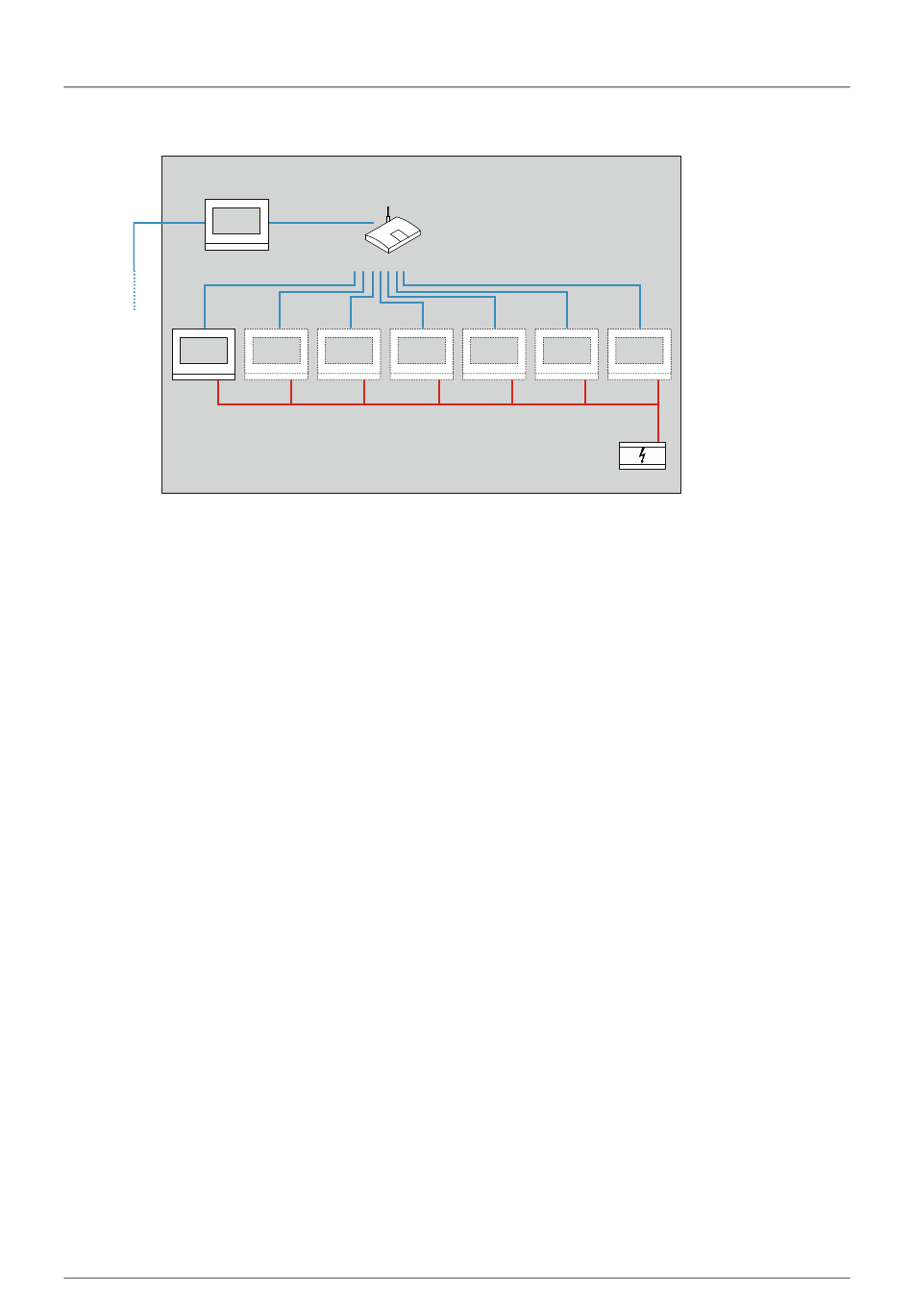

Abb. 66: Einheitennetz hinzufügen Router / LAN-LAN
Über diese Variante lassen sich bis zu 7 weitere Innenstationen (02 ... 08) als Nebenstellen in
einer Einheit hinzufügen.
Ein normaler handelsüblicher Router ist nicht PoE fähig. In diesem Fall wird eine 24 V
Spannungsversorgung für die zusätzlichen Innenstationen benötigt.
Die IP Adressen und die Sub-Netz-Masken des Einheitennetzes werden von der DHCP
Funktion des Routers automatisch vergeben.
Führen Sie zum Hinzufügen von weiteren Innenstationen die folgenden Schritte durch:
1. In dem „Smart Access Point" nach Geräten suchen.
– Einen PC mit dem „Smart Access Point" verbinden.
– Im Hauptmenü des „Smart Access Point" die Funktion „Geräte Management" starten.
– Nach allen Geräten im Gebäudenetzwerk einschließlich der Master-Innenstation
suchen.
Zur weiteren Innenstation wechseln
2. Die weitere Innenstation (Nebenstelle) für den Betrieb konfigurieren.
– In der weiteren Innenstation in die technischen Einstellungen und dort in die lokalen
Einstellungen wechseln.
– In den lokalen Einstellungen die folgenden Punkte einstellen:
Physikalische Adresse (physikalische Adresse, siehe Kapitel 5.2.3 „Innenstationen
■
IP Touch 7 und Concierge Station" auf Seite 47).
Bis auf die Gerätenummer ist die physikalische Adresse der Nebenstelle mit der
Master-Adresse identisch.
Modus: Nebenstelle
■
Gerätenummer: Für die erste weitere Innenstation wird die Gerätenummer
■
automatisch auf 02 gesetzt. Jede weitere Innenstation muss entsprechend
hochgezählt werden.
Systemhandbuch 2CKA000073B9794
LAN 2
DHCP
03 04 05
Anwendungsbeispiele
06 07 08
24 V DC
