6.3.3

Anbindung PoE-Switch / LAN-LAN

LAN 1
Master
02

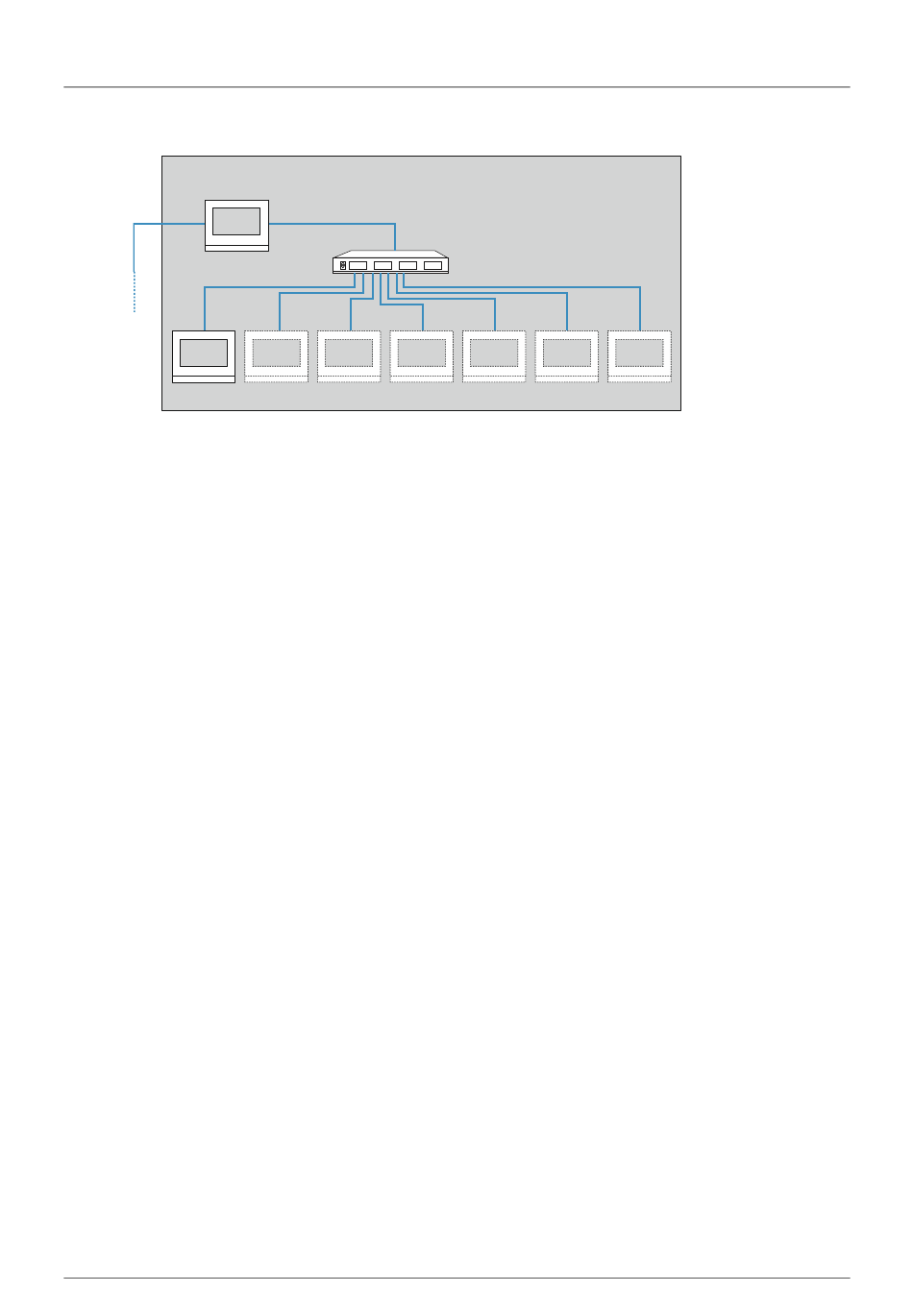

Abb. 64: Einheitennetz hinzufügen PoE-Switch / LAN-LAN
Über diese Variante lassen sich bis zu 7 weitere Innenstationen (02 ... 08) als Nebenstellen in
einer Einheit hinzufügen.
Führen Sie zum Hinzufügen von weiteren Innenstationen die folgenden Schritte durch:
1. In dem „Smart Access Point" nach Geräten suchen.
– Einen PC mit dem „Smart Access Point" verbinden.
– Im Hauptmenü des „Smart Access Point" die Funktion „Geräte Management" starten.
– Nach allen Geräten im Gebäudenetzwerk einschließlich der Master-Innenstation
suchen.
Zur 1. Innenstation wechseln
2. Die 1. Innenstation (Master) für den Betrieb einer Innenstation vorbereiten.
– In der 1. Innenstation in die Systemeinstellungen wechseln.
– In den Systemeinstellungen für den LAN Anschluss „LAN 2" eine feste IP-Adresse und
die Sub-Netz-Maske einstellen.
– Die Funktion „IP Adresse automatisch beziehen" deaktivieren.
– IP Adresse: 192.168.1.200
– Sub-Netz-Maske: 255.255.255.0
Zur weiteren Innenstation wechseln
3. Die weitere Innenstation (Nebenstelle) für den Betrieb konfigurieren.
– In der weiteren Innenstation in die technischen Einstellungen und dort in die lokalen
Einstellungen wechseln.
– In den lokalen Einstellungen die folgenden Punkte einstellen:
Physikalische Adresse (physikalische Adresse, siehe Kapitel 5.2.3 „Innenstationen
■
IP Touch 7 und Concierge Station" auf Seite 47).
Bis auf die Gerätenummer ist die physikalische Adresse der Nebenstelle mit der
Master-Adresse identisch.
Modus: Nebenstelle
■
Gerätenummer: Für die erste weitere Innenstation wird die Gerätenummer
■
automatisch auf 02 gesetzt. Jede weitere Innenstation muss entsprechend
hochgezählt werden.
Systemhandbuch 2CKA000073B9794
LAN 2
03 04 05
Anwendungsbeispiele
P E o
06 07 08
