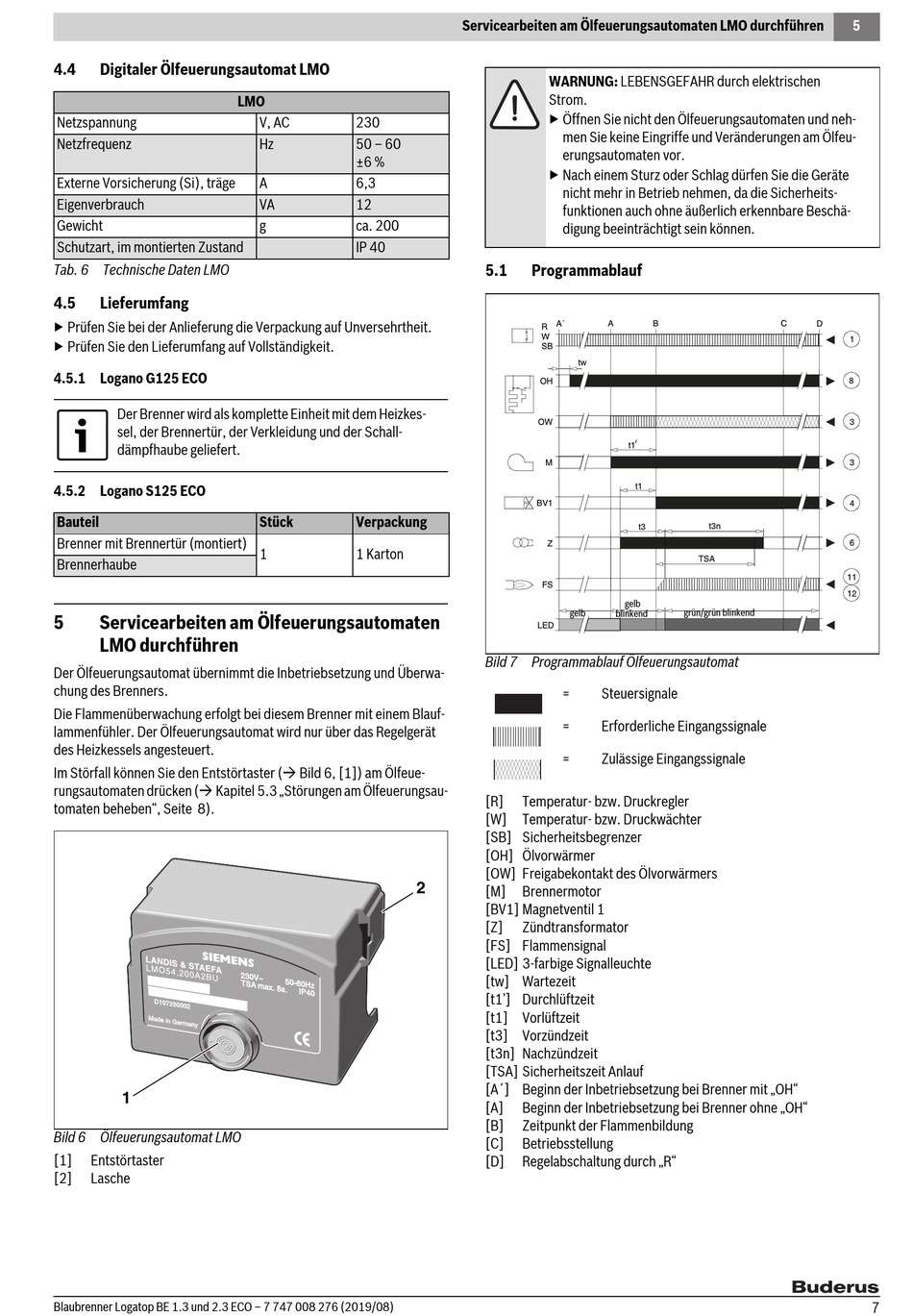

4.4
Digitaler Ölfeuerungsautomat LMO
Netzspannung
Netzfrequenz
Externe Vorsicherung (Si), träge
Eigenverbrauch
Gewicht
Schutzart, im montierten Zustand
Tab. 6 Technische Daten LMO
4.5
Lieferumfang
▶ Prüfen Sie bei der Anlieferung die Verpackung auf Unversehrtheit.
▶ Prüfen Sie den Lieferumfang auf Vollständigkeit.
4.5.1 Logano G125 ECO
Der Brenner wird als komplette Einheit mit dem Heizkes-
sel, der Brennertür, der Verkleidung und der Schall-
dämpfhaube geliefert.
4.5.2 Logano S125 ECO
Bauteil
Brenner mit Brennertür (montiert)
Brennerhaube
5
Servicearbeiten am Ölfeuerungsautomaten
LMO durchführen
Der Ölfeuerungsautomat übernimmt die Inbetriebsetzung und Überwa-
chung des Brenners.
Die Flammenüberwachung erfolgt bei diesem Brenner mit einem Blauf-
lammenfühler. Der Ölfeuerungsautomat wird nur über das Regelgerät
des Heizkessels angesteuert.
Im Störfall können Sie den Entstörtaster ( Bild 6, [1]) am Ölfeue-
rungsautomaten drücken ( Kapitel 5.3 „Störungen am Ölfeuerungsau-
tomaten beheben", Seite 8).
1
Bild 6 Ölfeuerungsautomat LMO
[1]
Entstörtaster
[2]
Lasche
Blaubrenner Logatop BE 1.3 und 2.3 ECO – 7 747 008 276 (2019/08)
LMO
V, AC
230
Hz
50 – 60
±6 %
A
6,3
VA
12
g
ca. 200
IP 40
Stück
Verpackung
1
1 Karton
Servicearbeiten am Ölfeuerungsautomaten LMO durchführen
WARNUNG: LEBENSGEFAHR durch elektrischen
Strom.
▶ Öffnen Sie nicht den Ölfeuerungsautomaten und neh-
men Sie keine Eingriffe und Veränderungen am Ölfeu-
erungsautomaten vor.
▶ Nach einem Sturz oder Schlag dürfen Sie die Geräte
nicht mehr in Betrieb nehmen, da die Sicherheits-
funktionen auch ohne äußerlich erkennbare Beschä-
digung beeinträchtigt sein können.
5.1
Programmablauf
gelb
Bild 7 Programmablauf Ölfeuerungsautomat
=
=
=
[R]
Temperatur- bzw. Druckregler
[W] Temperatur- bzw. Druckwächter
[SB] Sicherheitsbegrenzer
[OH] Ölvorwärmer
[OW] Freigabekontakt des Ölvorwärmers
2
[M]
Brennermotor
[BV1] Magnetventil 1
[Z]
Zündtransformator
[FS] Flammensignal
[LED] 3-farbige Signalleuchte
[tw] Wartezeit
[t1'] Durchlüftzeit
[t1] Vorlüftzeit
[t3] Vorzündzeit
[t3n] Nachzündzeit
[TSA] Sicherheitszeit Anlauf
[A´] Beginn der Inbetriebsetzung bei Brenner mit „OH"
[A]
Beginn der Inbetriebsetzung bei Brenner ohne „OH"
[B]
Zeitpunkt der Flammenbildung
[C]
Betriebsstellung
[D]
Regelabschaltung durch „R"
gelb
grün/grün blinkend
blinkend
Steuersignale
Erforderliche Eingangssignale
Zulässige Eingangssignale
5
7
