5.1

Kalibrieren

Eine Kalibrierung (Nullpunkt / Mehrpunkt) ist vor jeder Messung einer neuen Probe erforderlich.
Dabei müssen die Materialeigenschaften und der Krümmungsradius der unbeschichteten
Kalibrierfläche so ähnlich wie möglich zur Probe sein. Nicht nur, aber vor Allem bei Messungen
an Ecken und Kanten kleiner Teile sollte darauf geachtet werden, dass an möglichst ähnlichen
Stellen kalibriert bzw. gemessen wird. Der Krümmungsradius, die Mindestschichtdicke und der
Mindestmessbereich aus Kapitel 2.1 sollten eingehalten werden. Das Gerät bietet eine
Nullpunktkalibrierung und eine Mehrpunktkalibrierung. Jede Speichergruppe verfügt über eine
individuelle Nullpunkt- und Mehrpunktkalibrierung. Die zuvor aufgenommenen Messwerte werden
durch eine neue Kalibrierung nicht beeinflusst.
5.1.1

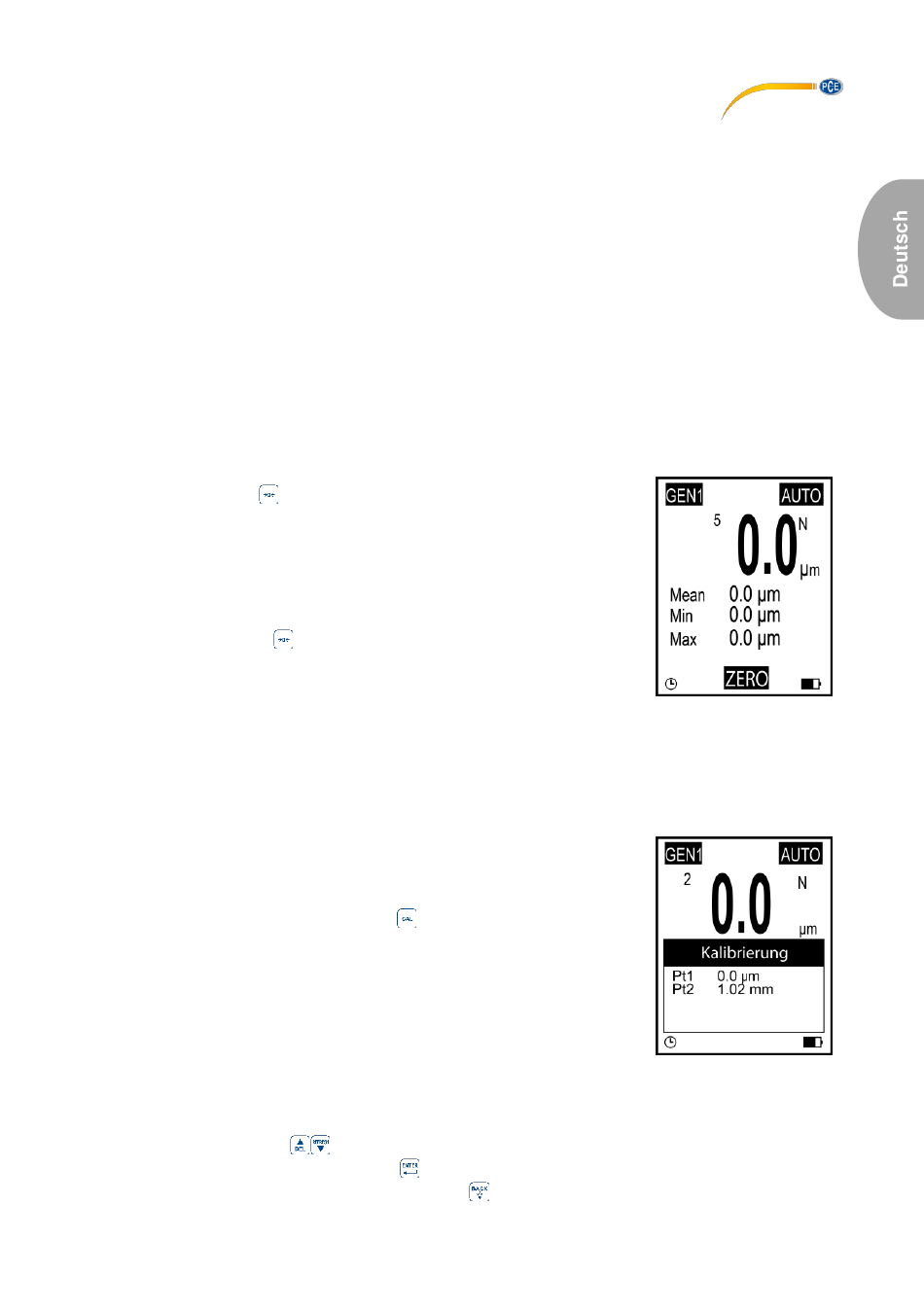

Nullpunktkalibrierung

Bei der Nullpunktkalibrierung wird die Kalibrierung auf einer unbeschichteten Kalibrierfläche
durchgeführt. Wenn es keine Möglichkeit gibt, auf der Probe zu kalibrieren, nutzen Sie die
mitgelieferten Kalibrierplatten. Wenn bei der Messung ein Messfehler von
±(2 % + 1 µm) auftritt, wird die Nullpunktkalibrierung empfohlen. Gehen Sie wie folgt vor:
1. Halten Sie
auf dem Display „ZERO" erscheint.
2. Platzieren Sie den Sensor auf der unbeschichteten
Kalibrierfläche und heben Sie ihn wieder an, wenn Sie
einen Piepton hören.
3. Wiederholen Sie den Schritt mehrmals, um einen Mittelwert
zu erhalten.
4. Drücken Sie
5.1.2

Mehrpunktkalibrierung

Bei der Mehrpunktkalibrierung können bis zu 4 Punkte zur Kalibrierung aufgenommen werden.
Bei einer Einpunktkalibrierung sollte der Kalibrierwert möglichst nah am zu erwartenden
Messwert liegen. Bei einer Mehrpunktkalibrierung sollten die zu erwartenden Messwerte
zwischen den Kalibrierwerten liegen. Der zulässige Messfehler beträgt maximal ±(2 % + 1 µm).
1. Wenn Sie schon eine Kalibrierung vorgenommen haben,
müssen Sie zunächst, wie in Kapitel 5.1.3 beschrieben, die
schon aufgenommenen Kalibrierwerte löschen.
Anderenfalls starten Sie mit dem nächsten Schritt.
2. Drücken Sie im Messmodus
zu öffnen. Dies können Sie zudem in den
Kalibriereinstellungen aktivieren und deaktivieren.
3. Wenn Sie zuvor die Nullpunktkalibrierung durchgeführt
haben, wird der Nullpunkt als erster Kalibrierpunkt
angezeigt. Anderenfalls führen Sie die in Kapitel 5.1.1
beschriebenen Schritte durch.
4. Legen Sie eine der mitgelieferten Standardfolien auf die unbeschichtete
Kalibrierfläche.
5. Platzieren Sie den Sensor auf der Folie und entfernen Sie ihn nach dem Piepton
wieder. Der Messwert wird angezeigt.
6. Stellen Sie mit
Wert) und bestätigen Sie mit
angezeigt (nicht blinkender Wert). Mit
gedrückt, bis Sie drei Pieptöne hören und
, um die Nullpunktkalibrierung zu verlassen.
, um das Kalibrierdialogfeld
den Messwert auf die tatsächliche Foliendicke ein (blinkender
. Der Kalibrierpunkt wird danach im Dialogfeld
© PCE Instruments
kann der Vorgang abgebrochen werden.
