Vue d'ensemble du récepteur à
infrarouge
Description générale
Le récepteur à infrarouge (WTC-IR) est
uniquement compatible avec la
télécommande à infrarouge (WTC-IS) et les
unités de ventilo-convecteur installées avec
le régulateur WTC.
Le récepteur doit être fixé au mur.
■
Une exposition directe du récepteur aux
■
rayons du soleil risque de nuire à la
bonne réception du signal.
Lorsque la commande a été envoyée au
■
régulateur, le voyant rouge clignote et un bip
indique que le signal a été reçu (uniquement
si la fonction de bip est activée).
La fonction de bip peut être configurée
uniquement via l'interface de communication
réseau. Veuillez consulter le guide de
communication réseau pour savoir comment
activer/désactiver la notification par bip.
Dimensions
35 mm
20 mm

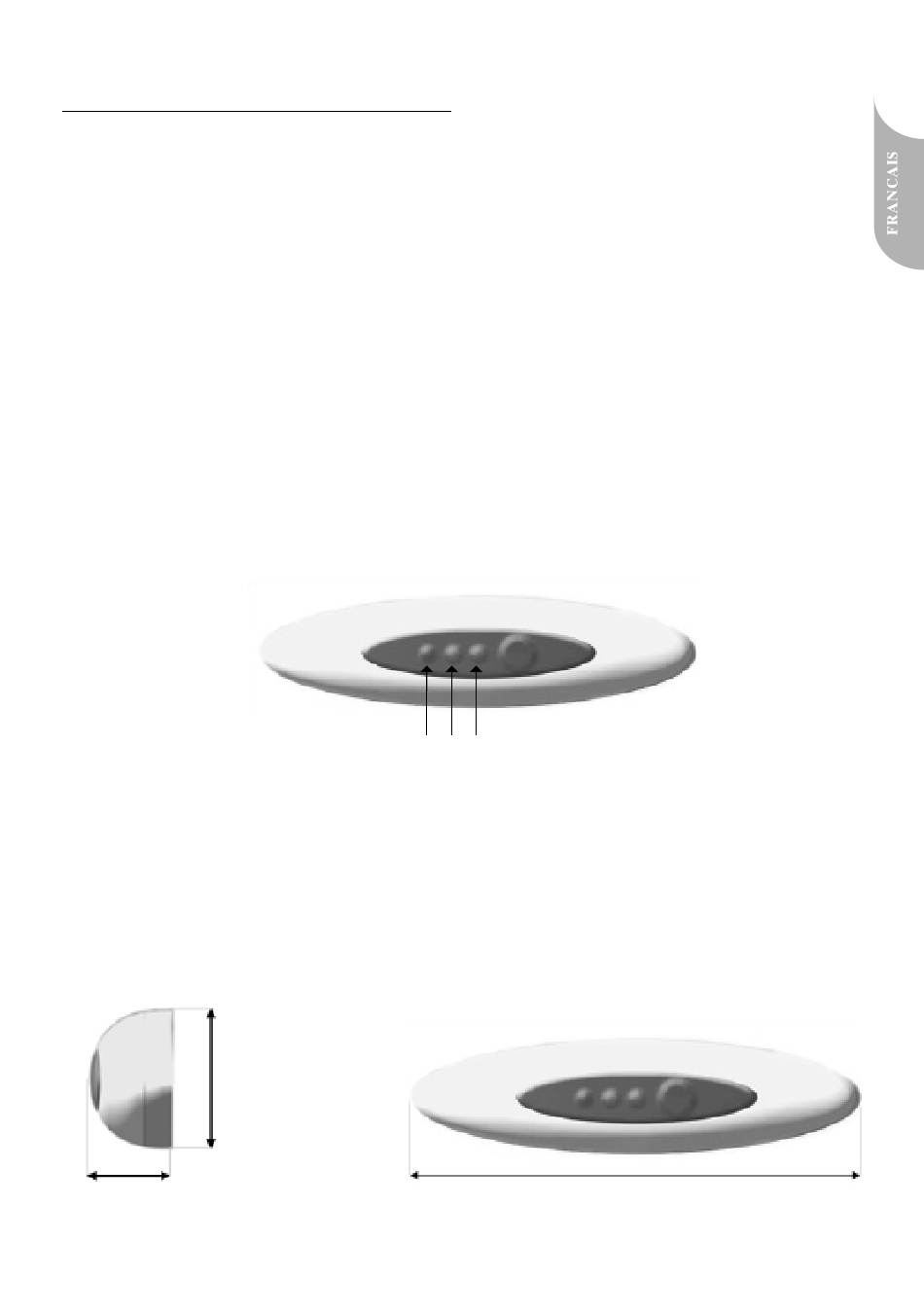

Figure 2 : Récepteur à infrarouge WTC – vue de côté et vue de face
A B C
Figure 1 : Voyants du récepteur à infrarouge WTC
A État du voyant rouge : clignote en cas d'alarme
B État du voyant jaune : ON (ALLUMÉ) en mode Absence
C État du voyant vert : ON (ALLUMÉ) en mode Occupation
IMPORTANT : Toutes les informations
concernant les tests d'installation et de
configuration de la télécommande à infrarouge
sont déjà fournies dans les instructions
d'installation de la télécommande à infrarouge
(WTC-IR).
Le récepteur à infrarouge (WTC-IS) est
connecté au réseau via un câble RJ-45
unique. Il peut être raccordé en chaîne à
l'aide d'un adaptateur de sous-réseau.
140 mm
