Montage-instructies

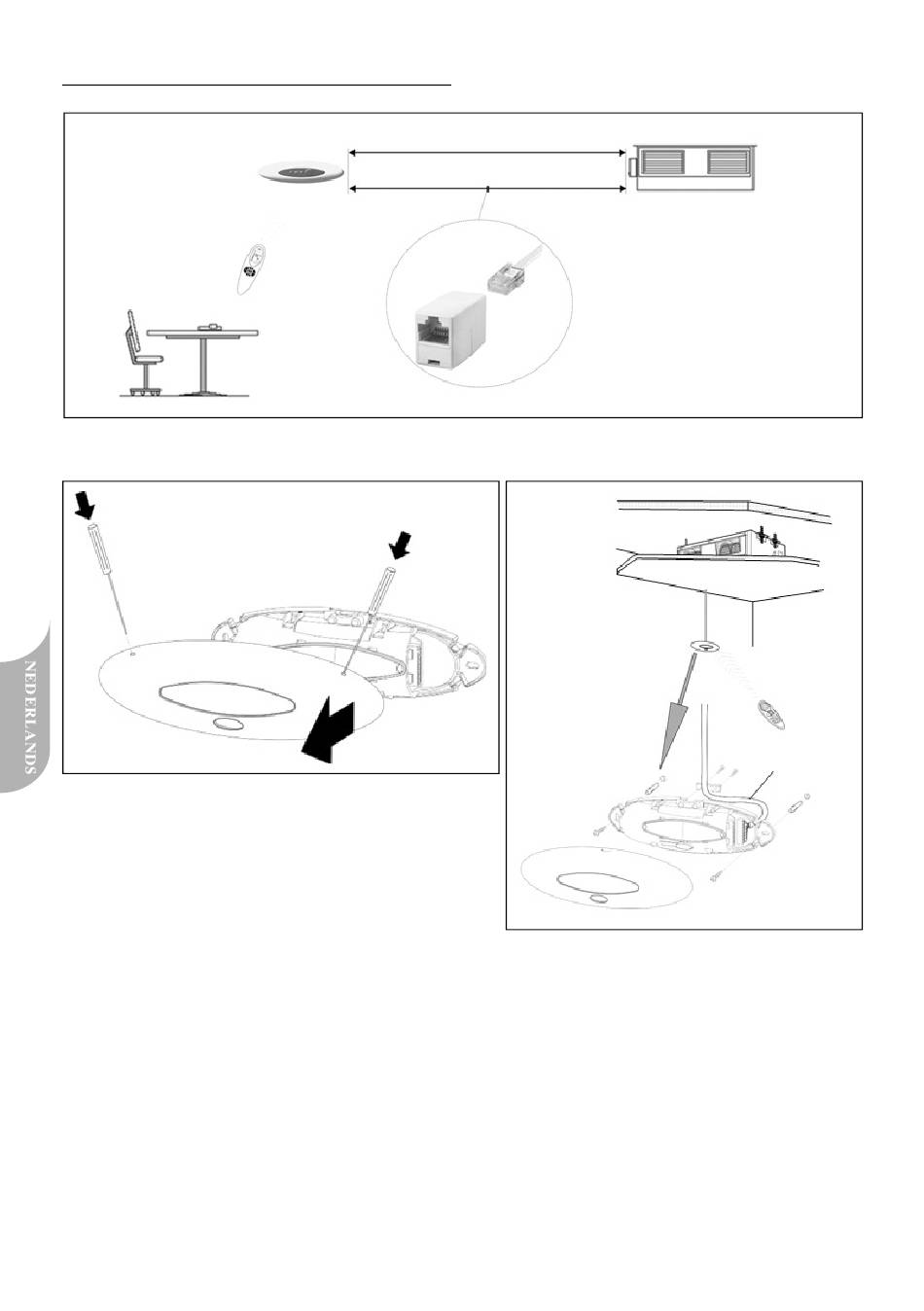

Afbeelding 3: Verbinden van WTC infraroodontvanger met de ventilatorconvector
Afbeelding 4: Verwijderen van de kap van de WTC
infraroodontvanger
BEKABELING
De infraroodontvanger kan vrijelijk
■
worden gecombineerd in een
doorlusnetwerk confi guratie
(een subnetadapter is vereist om een
doorgaande verbinding te krijgen).
De lengte van de kabel tussen de
■
infraroodontvanger en de
ventilatorconvector mag niet groter zijn
dan 30 m.
Bij het verbinden van kabels moet een
■
RJ45-contra naar RJ45-contra koppeling
worden gebruikt.
18
max. 30 m
15 m
Afbeelding 5: Monteren van de WTC
infraroodontvanger aan de muur
