Instrucciones de montaje

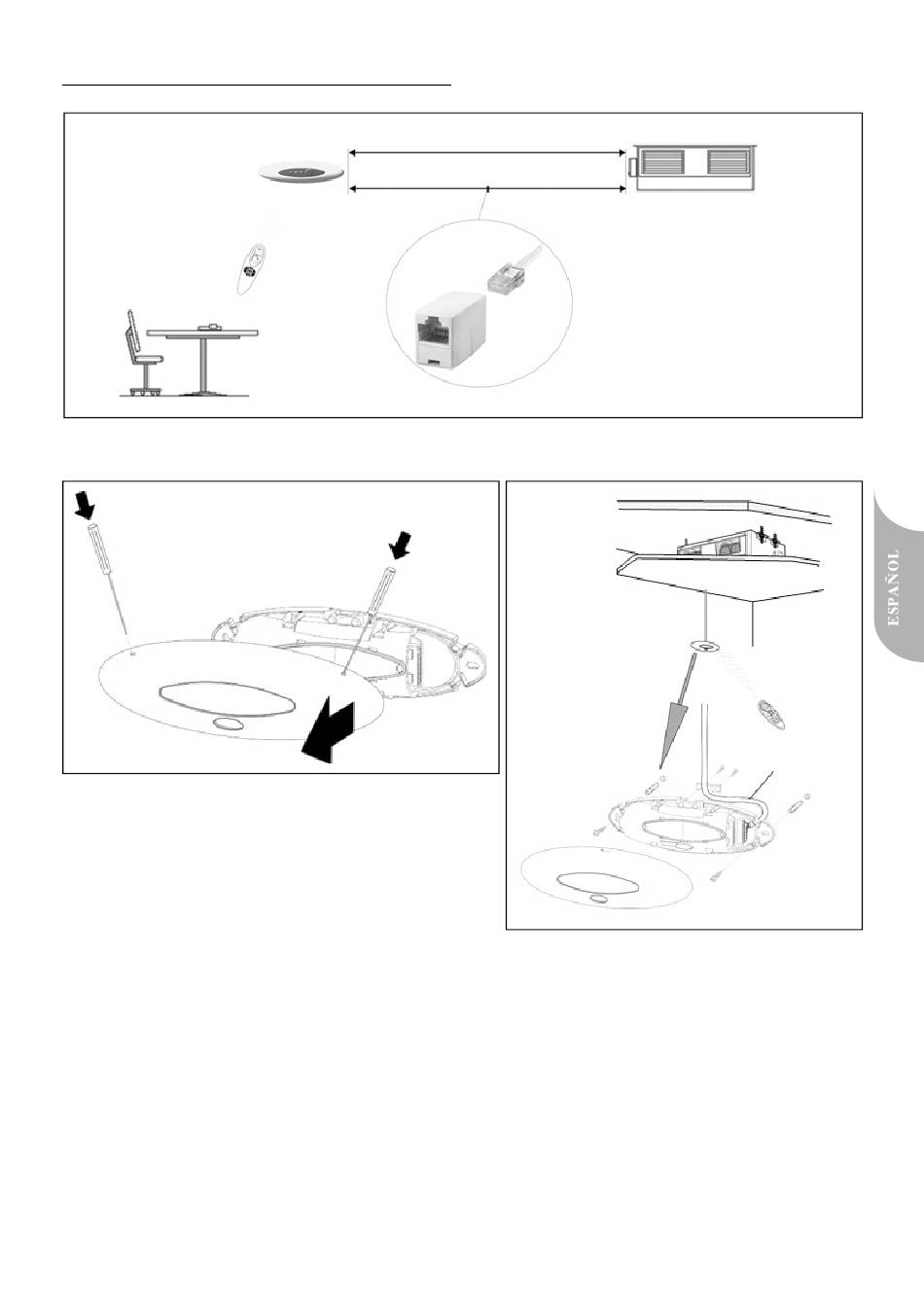

Figura 3: Conexión del receptor de infrarrojos WTC al ventiloconvector
Figura 4: Extracción de la tapa del receptor
de infrarrojos WTC
CABLEADO
El receptor de infrarrojos puede
■
combinarse libremente en una
confi guración de cadena tipo margarita
(se requiere un adaptador de subred para
establecer una conexión de paso).
La longitud del cable entre el receptor de
■
infrarrojos y el fancoil no debe superar
los 30 m.
Al conectar cables, debe usarse un
■
acoplador de RJ45 hembra a RJ45
hembra.
Número de pedido: 80076, 10.2016. Sustituye al n.°: 80076, 04.2015.
30 m máx.
15 m
Figura 5: Montaje del receptor de infrarrojos
WTC en la pared
