Overzicht infraroodontvanger

Algemene beschrijving
De infraroodontvanger (WTC-IS) is alleen
bruikbaar met de infrarood
afstandsbediening (WTC-IR) en
ventilatorconvectoren die zijn uitgerust met
de Water Terminal Controller.
De vloeistofvat moet aan de muur worden
■
gemonteerd.
Als er direct zonlicht op de ontvanger
■
valt, kan dit een goede signaalontvangst
in de weg zitten.
Als de opdracht is verzonden naar de
■
regelaar, knippert de rode led en het
piepje geeft aan dat het signaal is
ontvangen (alleen als de piepfunctie is
ingeschakeld).
De piepfunctie kan alleen worden geconfi gureerd
via de netwerkcommunicatie-interface. Zie de
handleiding van de netwerkcommunicatie-
interface voor meer informatie over het in-/
uitschakelen van de piepmelding.
Afmetingen
35 mm
20 mm

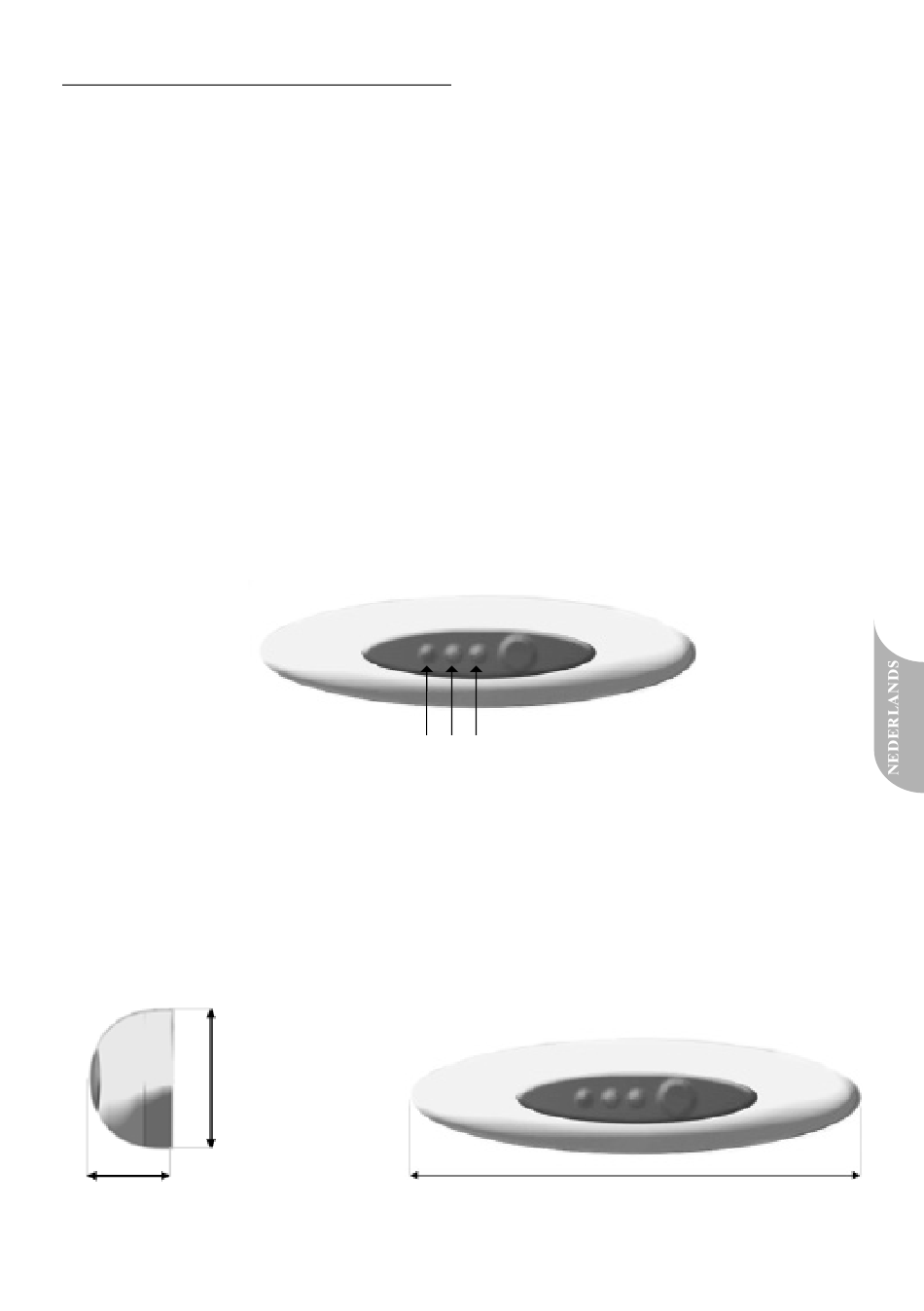

Afbeelding 2: WTC infraroodontvanger – zijaanzicht en vooraanzicht
A B C
Afbeelding 1: WTC infraroodontvanger leds
A Rode led status: Knippert in geval van een alarm
B Gele led status: AAN in onbezet
C Groene led status: AAN in bezet
BELANGRIJK: Alle informatie met betrekking tot
de confi guratie en het testen van de installatie
van de infrarood afstandsbediening staat al
in de installatiehandleiding van de infrarood
afstandsbediening (WTC-IR).
De infraroodontvanger (WTC-IS) wordt
verbonden met het netwerk via een enkele
RJ-45-kabel. Deze kan in een
doorlusnetwerk worden opgenomen met
behulp van een subnetadapter.
140 mm
