SCREEN GW
MONTAGE
MONTAGE DER FÜHRUNGSLEISTEN
Zuerst montieren Sie den Kasten an die Decke / Wand und anschließend die Führungsleisten.

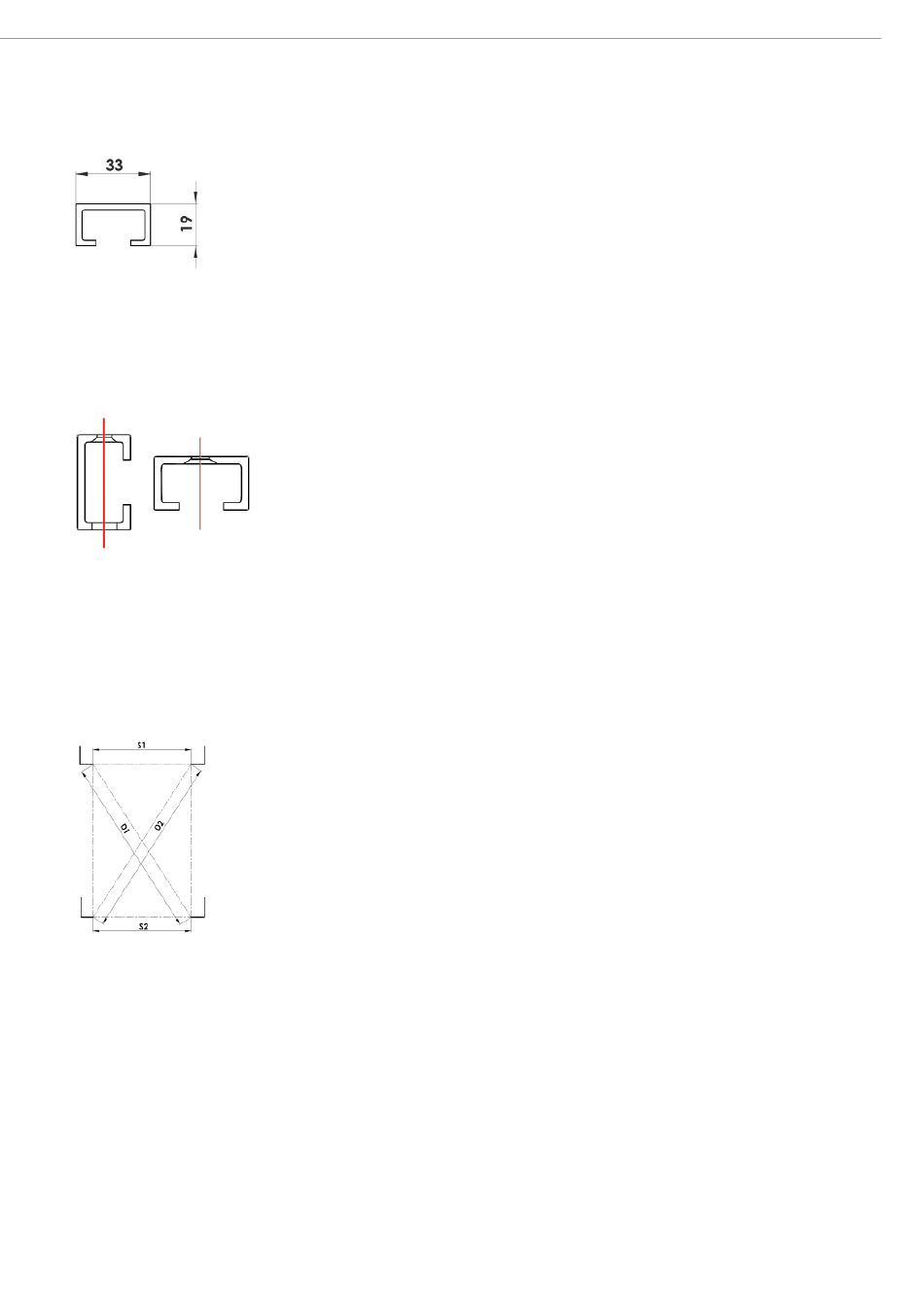

Beim Model GW ist nur ein Model der Führungsleisten im Angebot enthalten, und zwar der Typ GC20.
Die Leiste wird mit gemäß der Bestellung vorgebohrten Öff nungen geliefert, und zwar von der Front
oder von der Seite.
Die Anordnung der Öff nungen ist jeweils wie folgt:
- die Randöff nungen befi nden sich ca 10 cm vom Rand der Leiste entfernt
- dazwischen liegende Öff nungen befi nden sich jeweils im Abstand von 50-80 cm gleichmäßig in der gesamten Länge
der Führungsleiste
Zur Fertigstellung der Montage überprüfen Sie, ob die Führungsleisten parallel und rechtwinkelig sind. Dies kann man durch
die Messung von zwei Abständen „S1" und „S2" oder der Diagonalen „D1" und „D2" vornehmen. Die Abstände müssen gleich
sein bei ± 2mm. Die richtige Anordnung der Führungsleisten ist notwendig, um die richtige Funktion des Rollos zu gewährleis-
ten; sonst kann die Funktion gestört sein.
Für die frontale Montage der Führungsleiste werden selbstklebende Deckel zur Abdeckung der Öff nungen der Befesti-
gungsschrauben geliefert.
Die markierte rote Linie bezeichnet die vertikale Achse für die Montageschrauben. Verwenden
Sie die ausgebohrten Führungsleisten als Schablone zur Übertragung der Position der Öff nun-
gen an die Wand des Fensterfl ügels.
Dann schrauben Sie mithilfe von für den Konstruktionstyp (Stahlkonstruktion, Zement, Mauer-
werk u.ä.) geeigneten Schaftschrauben und Einzelteilen die Führungsleisten an die Wand.
11
